Управление результатами
Chromatic Dispersion Analyzer
53
Анализ результатов на основании графика результатов
2. Введите значения нужного диапазона с помощью установки
верхнего и нижнего граничного значения в полях. Длина волны,
дисперсия и RGD будут увеличены соответственно.
Примечание:Функцию увеличения масштаба изображения Вы можете
использовать только для экстраполированных значений,
находящихся в диапазоне сбора данных длин волны от 1200 до
1700 нм. Экстраполированные значения являются типичными для
выбранного вида подбора и могут не отражать реальные
характеристики волокна.
³
Для первого уровня, Вы можете ввести значения длин волны,
которые Вы хотите видеть экстраполированными, в ячейки
Lower Limit (Нижний предел) и Upper Limit (Верхний предел).
³

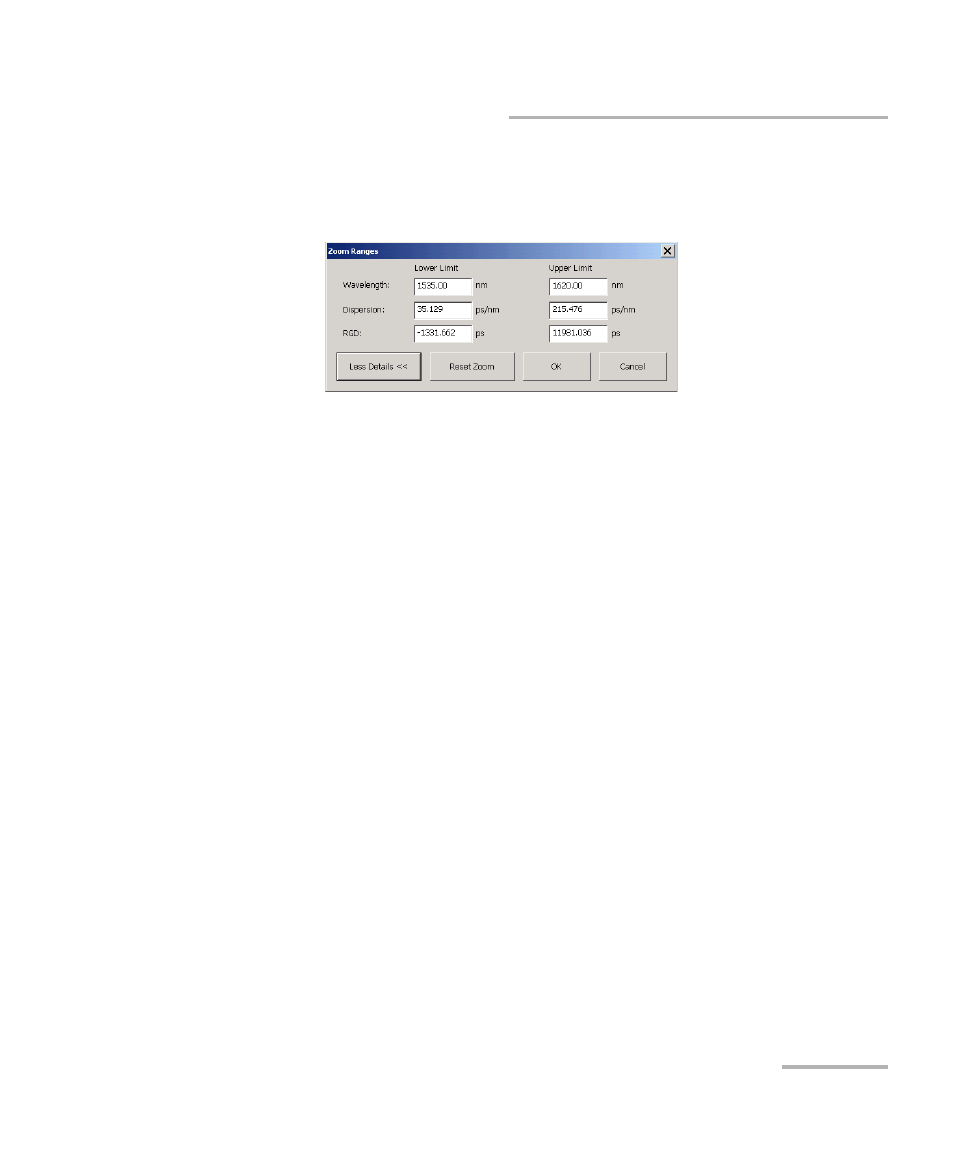

Вы также можете выбрать More Details (Более подробная
информация) для доступа к дополнительным параметрам
функции увеличения масштаба. Введите Dispersion
(Дисперсия) или RGD value (Значение RGD), которые Вы
хотите видеть экстраполированными, в ячейки Lower Limit
(Нижний предел) и Upper Limit (Верхний предел).
После этого подтвердите установки, нажав OK.
