Анализатор хроматического рассеяния
25
4
Анализатор хроматического
рассеяния – использование
Установка универсального интерфейса EXFO
(EUI)
К стационарной базовой плате EUI можно подключить разъемы с
угловой (APC) или неугловой (UPC) шлифовкой контактов. Зеленый
контур вокруг базовой платы означает, что плата предназначена для
разъемов типа APC.

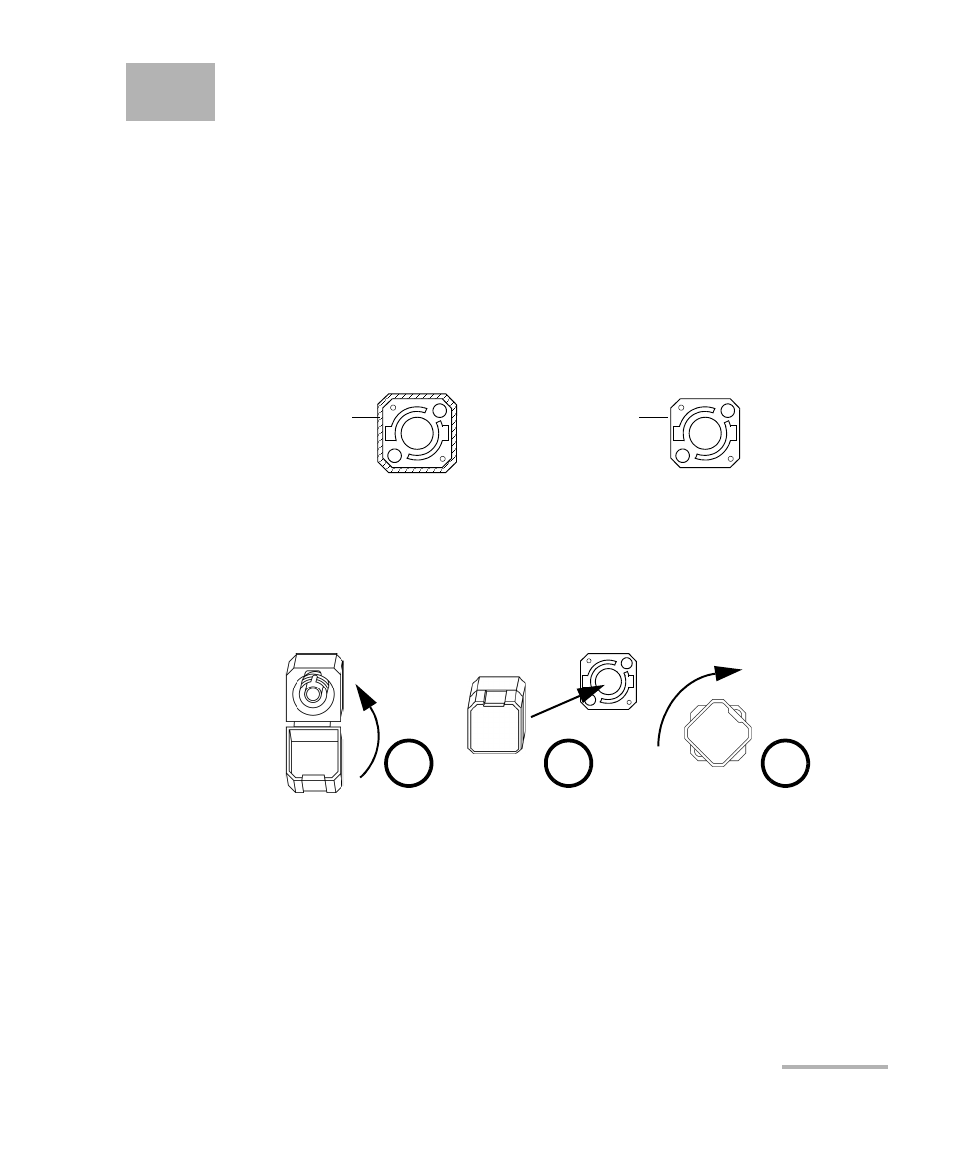

Для установки адаптера разъема EUI на базу EUI необходимо
выполнить следующие действия:
1. Держите адаптер разъема EUI таким образом, чтобы
пылезащитный колпачок открывался вниз.
2. Закройте пылезащитный колпачок, чтобы надежнее удерживать
адаптер разъема.
3. Вставьте адаптер разъема в базовую плату.
4. С усилием нажав на адаптер разъема, поверните его по часовой
стрелке в базовой плате, чтобы зафиксировать в требуемом
положении.
Чистая
металлическая
поверхность
(или голубая кромка)
обозначает разъем
типа UPC
Зеленая кромка
обозначает разъем
типа APC
2
3
4
