Начало работы с Chromatic Dispersion Analyzer
8 FTB-5800
Установка и извлечение модулей тестирования
Для извлечения модуля из устройства FTB-400 Universal Test
System:
1. Закройте приложение ToolBox и выключите устройство.
2. Расположите устройство FTB-400левой панелью к себе.
3. поверните стопорный винт против часовой стрелки до упора.
Модуль будет постепенно освобождаться из слота.
4. Расположите устройство FTB-400 правой панелью к себе.
5. Извлеките модуль, удерживая его за боковые кромки или за ручку
(НЕ за разъем).
Поверните головки
стопорных винтов против
часовой стрелки

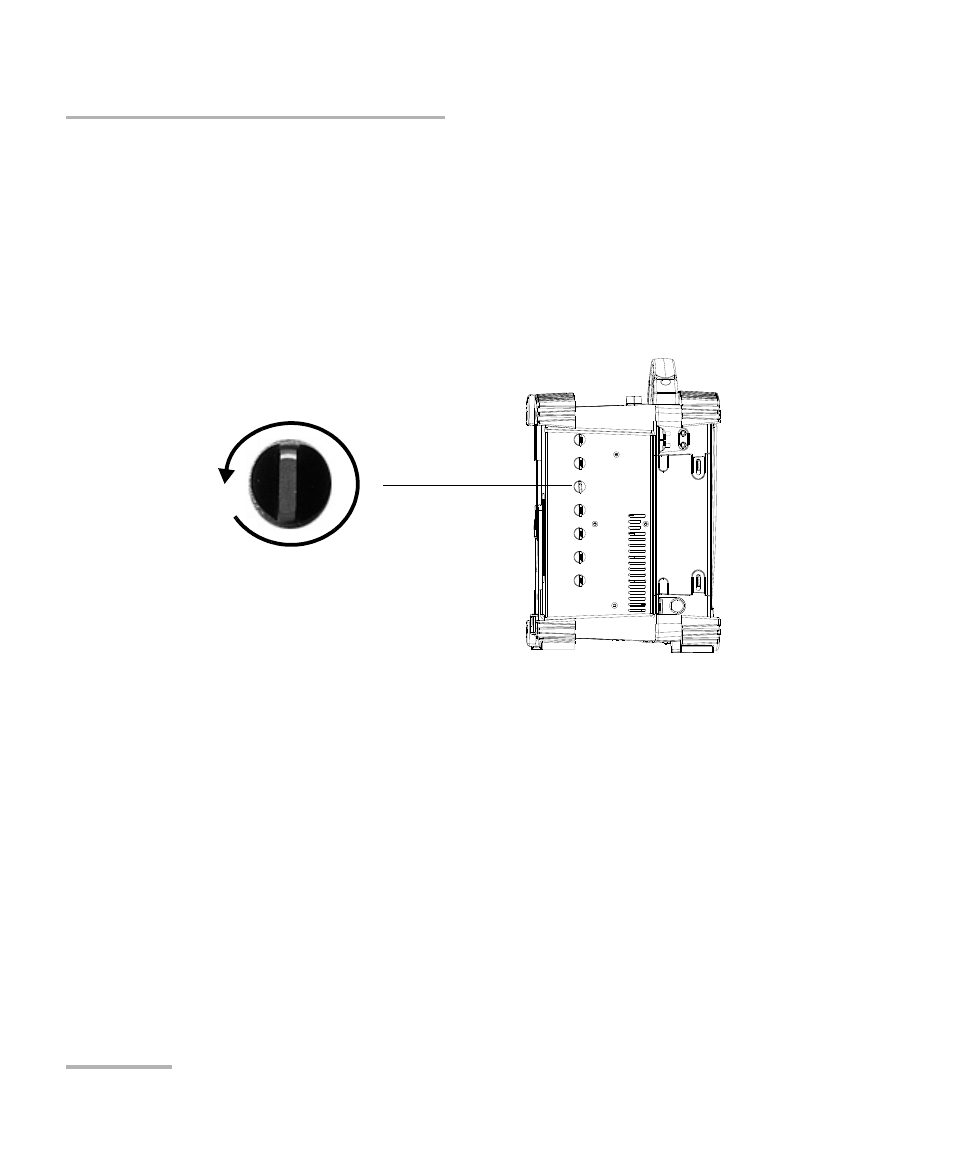

Левая панель FTB-400
(показано устройство с 7 слотами)
