Начало работы с Chromatic Dispersion Analyzer
6
FTB-5800
Установка и извлечение модулей тестирования

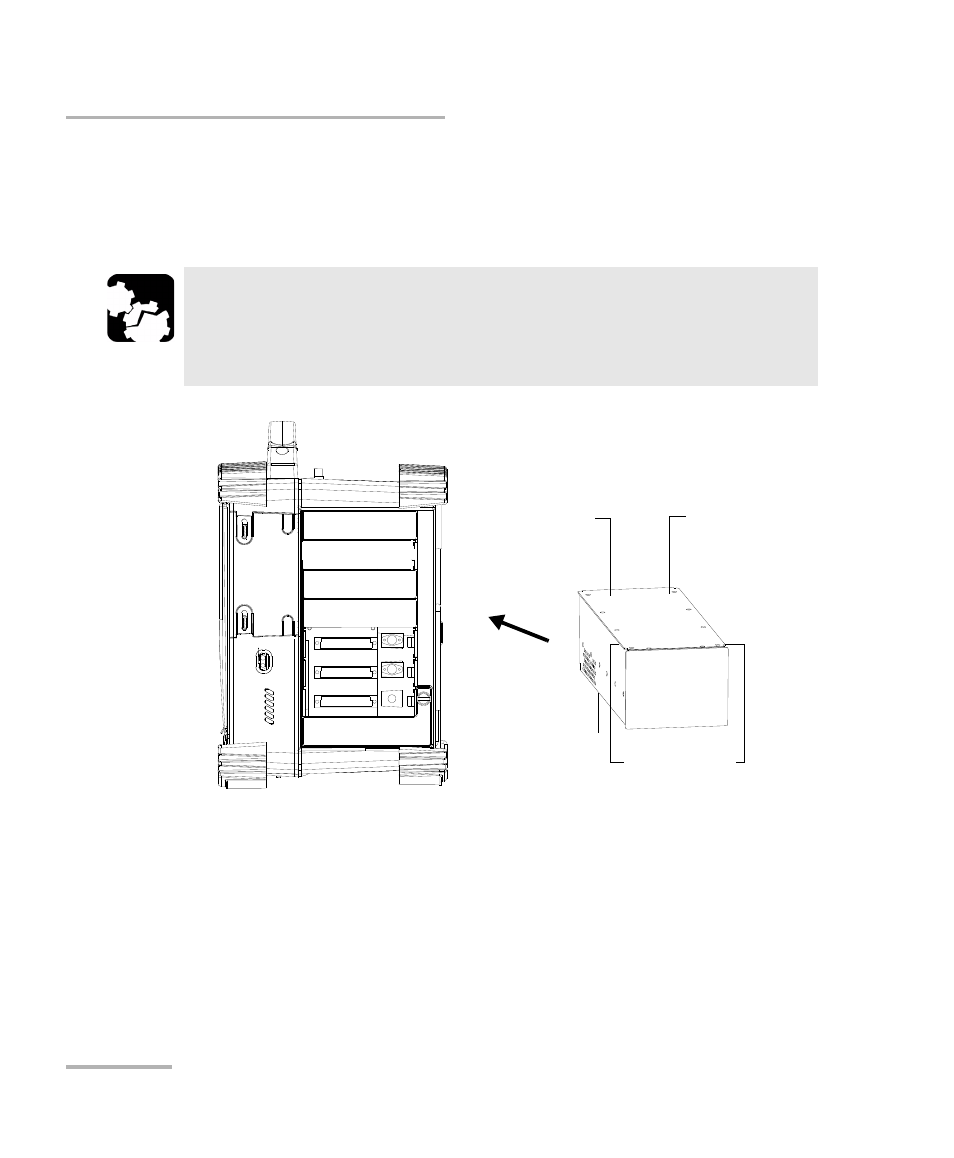

3. Возьмите модуль и поместите его таким образом, чтобы контакты
разъема были сзади, как показано ниже. Идентификационная
наклейка должна быть обращена вниз, а контакты разъема должны
располагаться слева от отверстия для стопорного винта.
4. Вставьте выступающие края модуля в пазы слота на блоке
разъемов.
5. Вставьте модуль в слот до упора, пока стопорный винт не
соприкоснется с корпусом блока разъемов.
6. Расположите устройство FTB-400 левой панелью к себе.
П
РЕДОСТЕРЕЖЕНИЕ
Установка модуля в перевернутом виде может привести к его
непоправимому повреждению, поскольку контакты разъема
могут быть изогнуты.
Выступающие
края сверху
Идентификацион
ная наклейка
обращена вниз
Контакты разъема
с обратной
стороны
Отверстие для
стопорного
винта с
обратной
стороны
Правая панель
FTB-400 (показано
устройство с 7
слотами)
