Анализ результатов на основании графика результатов
Анализ результатов на основании графика
результатов

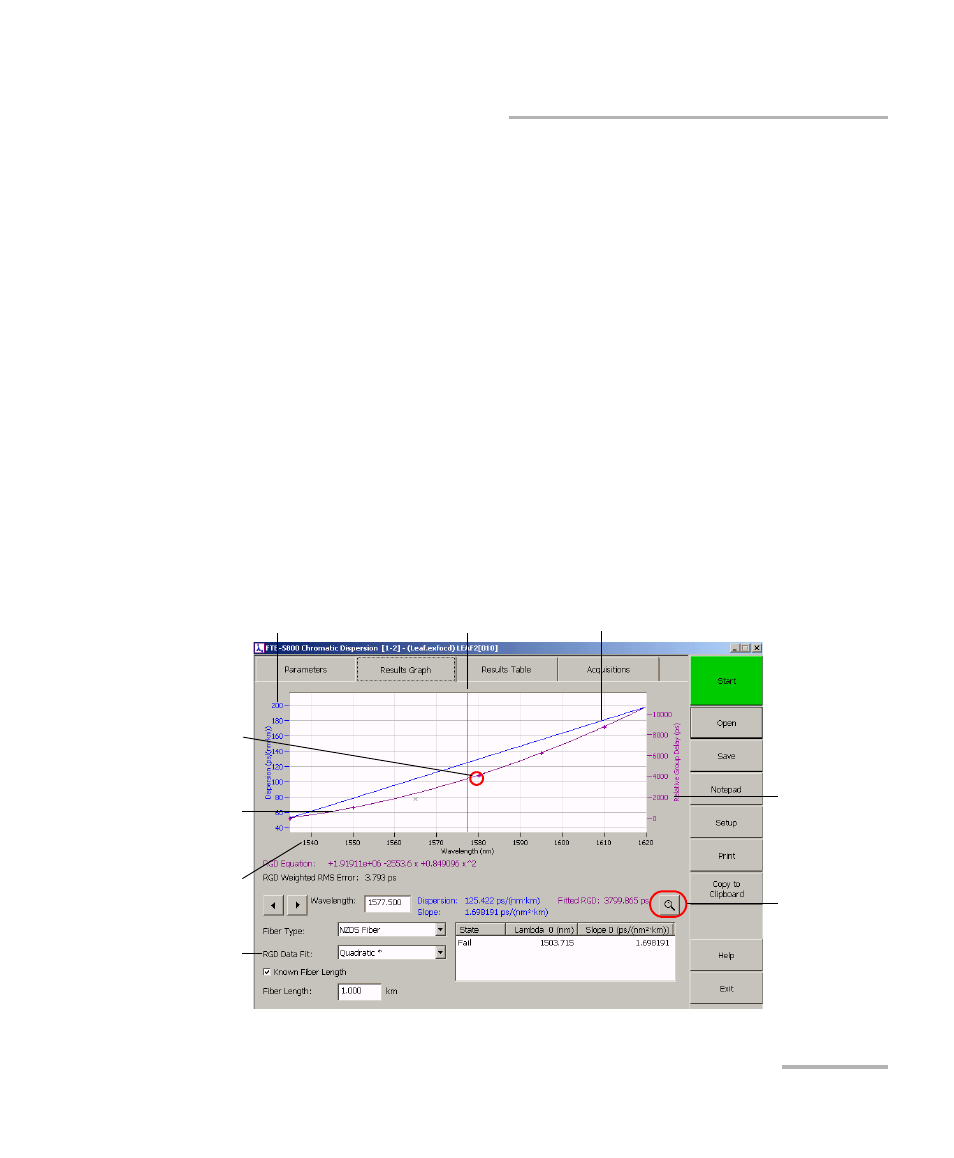

Приложение представляет график с подробной информацией о
текущем сборе данных, включая подобранное нулевое значение
лямбды (экстраполированная длина волны, при которой дисперсия
равна 0), дисперсию, кривую RGD (показывающую подобранные точки)
и измеренные точки RGD. Подобранное нулевое значение лямбды,
кривая RGD и точки RGD можно отображать или скрывать по вашему
усмотрению.
График основывается на трех шкалах:
³
Шкала дисперсии: отображает результаты в пс/нм-км или в пс/нм
если длина волокна неизвестна или не указана.
³
Относительная групповая задержка (RGD): отображает
результаты в пс.
³
Длина волны: отображает длину волны в нм.
Шкала
относительной
групповой
задержки
шкала дисперсии
Шкала
длин
волн
Кривая дисперсии
Измеренная
точка
данных на
графике
Кривая
RGD
Вид
подбора
кривой
Маркер
Параметры
увеличения
масштаба
