Подключения для контроля температуры:
Обмотка двигателя: зажимы 1 - 2
Теплозащитный термостат: зажимы 3 - 4
Блокировка от повторного включения: зажимы 5 - 6
5.6 Электронный прибор отключения MP10
Двигатель компрессора оснащен термометрическими датчиками с позисторами (PTC), которые
в клеммной коробке соединены с электронным прибором отключения MP10. После подклю-
чения сетевого напряжения загорается светодиод H3 (зеленый), который показывает готов-
ность к эксплуатации. При перегреве обмотки двигателя устройство отключает компрессор,
светодиод H1 горит красным.
Кроме того, сторону горячего газа компрессора можно защитить от перегрева с помощью тепло-
защитного термостата (дополнительное оборудование). Для защитной функции предусмотрен
светодиод H2 (красный).
Прибор отключается при перегрузках или недопустимых условиях эксплуатации. Уста-
новите причину и устраните ее.

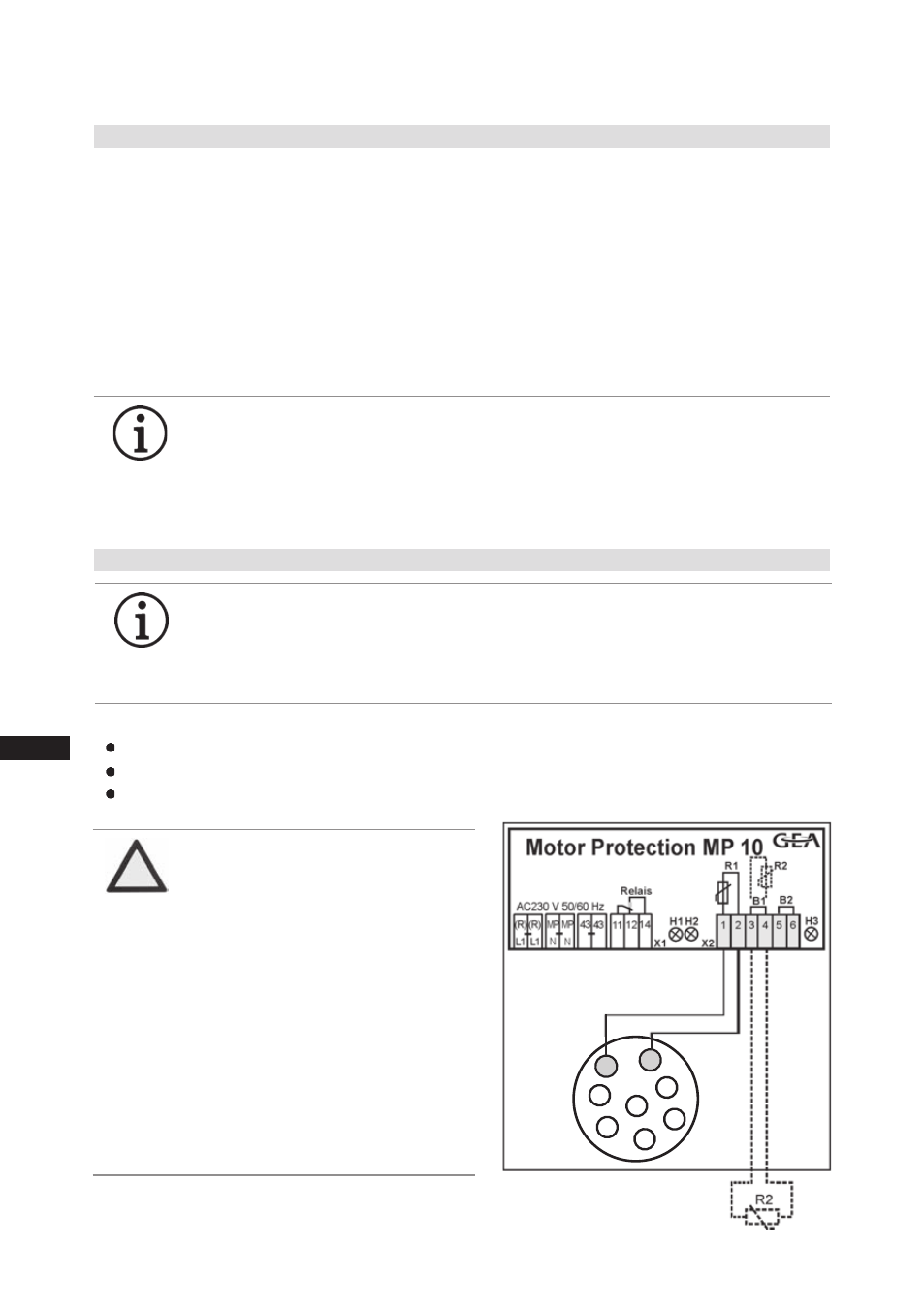

5.7 Подключение прибора отключения MP10
5 | Электрическое подключение
PTC1
PTC2
Клеммная коробка
Рис. 22
ИНФОРМА-
ЦИЯ
Подключите прибор отключения MP10 в соответствии
с электрической схемой. Защитите прибор отключения
посредством предохранителя (F) макс. 4 А. Чтобы обеспе-
чить защитную функцию, установите прибор отключения
в качестве первого звена цепи управления.
ВНИМАНИЕ
Следует исключить подачу се-
тевого напряжения на зажимы 1
- 6 на приборе отключения MP10
и на зажимы PTC 1 и PTC 2 в
клеммной коробке компрессора.
В противном случае произойдет
разрушение прибора отключе-
ния и PTC-датчика.
Питающее напряжение на L1-N
(+/- при версии 24 В пост. тока)
должно быть идентично на-
пряжению на зажиме 11, 12, 14 и
зажиме 43.
ИНФОРМА-
ЦИЯ
Прибор оснащен блокировкой от повторного включе-
ния. После устранения неисправности отключите сете-
вое напряжение. Блокировка от повторного включения
будет разблокирована, светодиоды H1 или H2 погаснут.
