4 | Монтаж компрессора
4.6 Управление запорными вентилями
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую
прокладку клапанного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую
прокладку клапанного шпинделя по часовой стрелке.

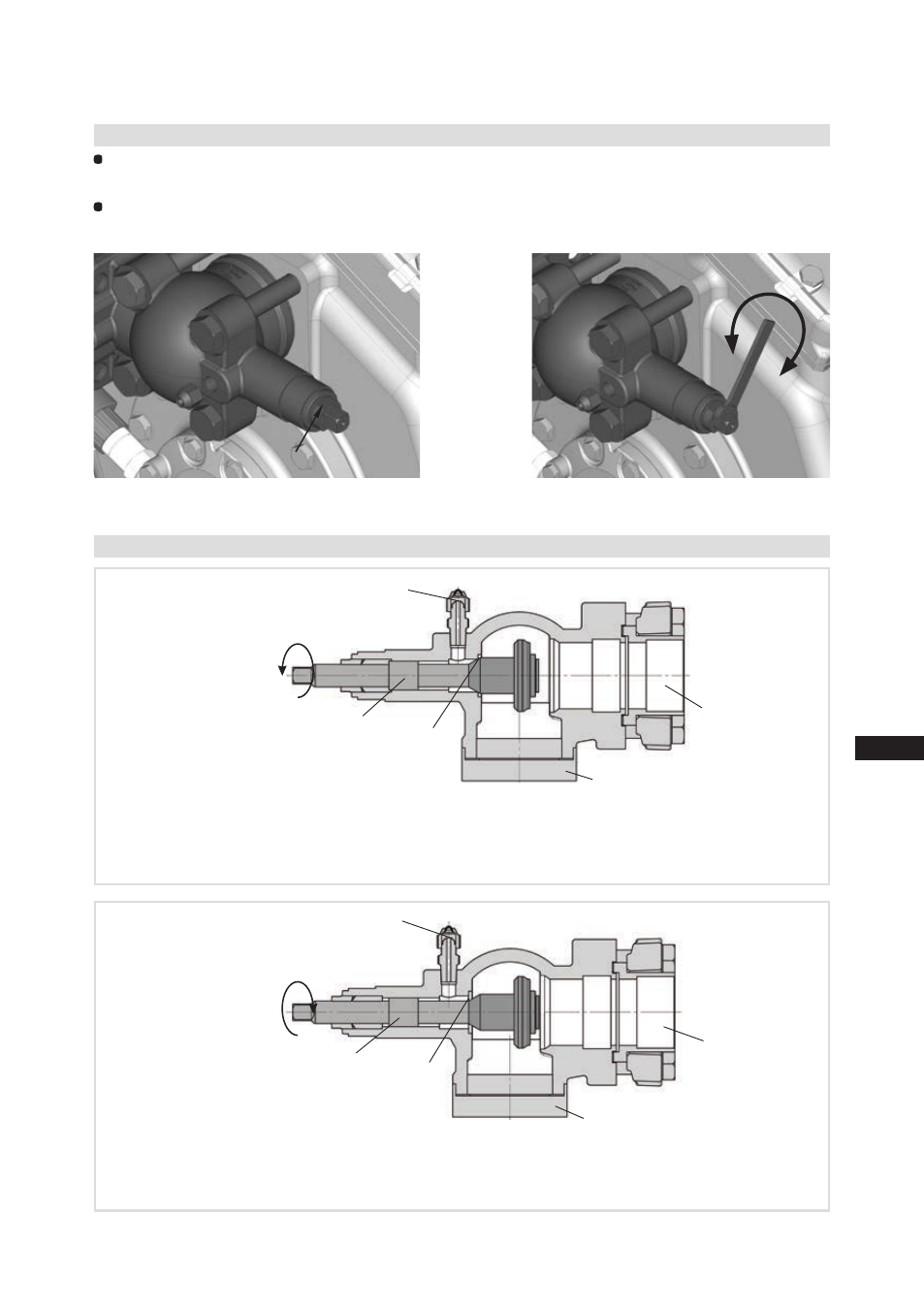

Рис. 16 Рис. 17
Уплотняющая прокладка клапан-
ного шпинделя
ослабить
затянуть
Соединение труб
Соединение труб
4.7 Принцип действия блокируемых соединительных элементов для проведения ТО
Рис. 18
Открытие запорного вентиля:
Шпиндель: повернуть влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/соединение для ТО закрыто
Рис. 19 Открытие соединения для ТО
Шпиндель: повернуть вправо на один оборот или на пол-оборота.
—> Соединение для ТО открыто/запорный вентиль открыт.
Соединение
перекрыто
Шпиндель
Шпиндель Соединение
открыто
Компрессор
Компрессор
Соединение для ТО
закрыто
Соединение для ТО
открыто
