5.2 Серийный электродвигатель, прямой пуск и пуск с включением части обмотки
5 | Электрическое подключение

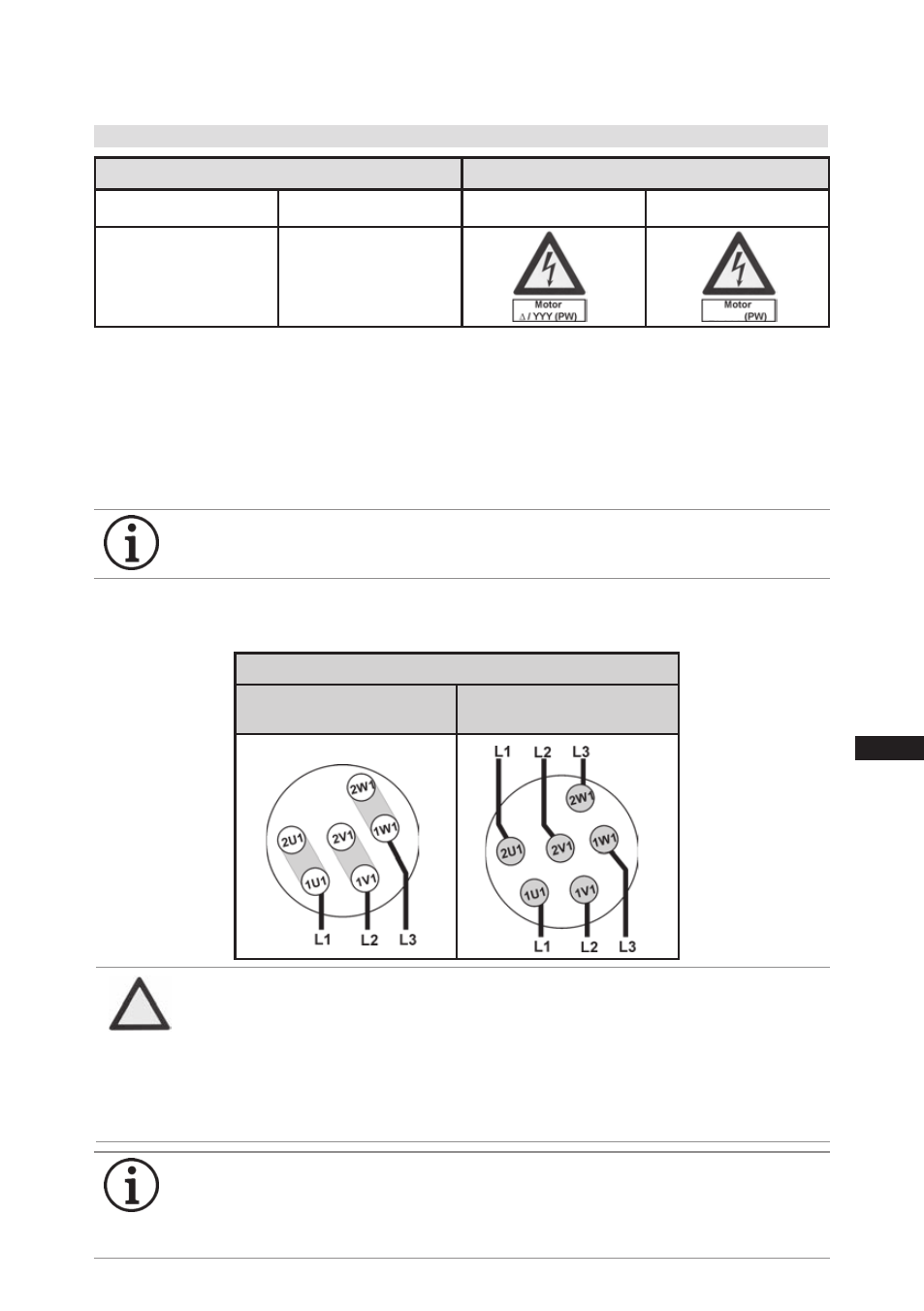

На заводе электродвигатель включен на прямой пуск (YYY и́ли YY). Для пуска с вклю-
чением части обмотки Δ/YYY и́ли Y/YY необходимо удалить перемычки и присоединить
провода в соответствии с электрической схемой:
400 V
Прямой пуск Пуск с включением
части обмотки
Serienmotor
Ausführung für Direkt- oder Teilwicklungsstart
Verdichter mit dieser Kennzeichnung ist für Direkt-
oder Teilwicklungsstart (PW-Anlauf) geeignet.
Der Motor ist in zwei Teilwicklungen unterteilt: Teil-
wicklung 1=60% und Teilwicklung 2=40%. Dadurch
wird beim Teilwicklungsstart der Anlaufstrom um ca.
35% gegenüber dem Direktstart verringert.
Für den Teilwicklungsstart (PW-Anlauf) ist die Verwendung einer mechanischen
Anlaufentlastung mit Bypass-Magnetventil nicht erforderlich.
Im Bedarfsfall kann der Anlaufstrom beim PW-Anlauf zusätzlich um bis zu 10% durch
Verwendung einer mechanischen Anlaufentlastung (Zubehör) verringert werden.
Werkseitig ist der Motor für Direktstart geschaltet.
Für den Teilwicklungsstart sind die Brücken
zu entfernen und die Motorzuleitung gemäß
Schaltschema anzuschließen:
WARNUNG! Nichtbeachten führt zu
gegenläufi gen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des
Motors über Teilwicklung 1 muß nach
maximal einer Sekunde Verzögerungszeit
Teilwicklung 2 dazugeschaltet werden.
Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Sondermotor
Ausführung für Direkt- oder Y/∆-Anlauf
Verdichter mit dieser Kennzeichnung ist bei niederer
Spannung für Stern-Dreieck-Anlauf geeignet.
Bei Y/∆-Anlauf ist eine Anlaufentlastung
mit Bypass-Magnetventil erforderlich.
Werkseitig ist der Motor für den Direktstart bei
höherer Spannung geschaltet. Für den Stern-
Dreieck-Anlauf bei niederer Spannung sind die
Brücken zu entfernen.
∆/YYY
Typschildangabe Gelber Aufkleber
am Klemmenkasten
Klemmbrettanschlüsse
für Direktstart:
mit Brücken
Klemmbrettanschlüsse
für Teilwicklungsstart:
ohne Brücken
Typschildangabe
∆/Y
Gelber Aufkleber
am Klemmenkasten
Serienmotor
Ausführung für Direkt- oder Teilwicklungsstart
Verdichter mit dieser Kennzeichnung ist für Direkt-
oder Teilwicklungsstart (PW-Anlauf) geeignet.
Der Motor ist in zwei Teilwicklungen unterteilt: Teil-
wicklung 1=60% und Teilwicklung 2=40%. Dadurch
wird beim Teilwicklungsstart der Anlaufstrom um ca.
35% gegenüber dem Direktstart verringert.
Für den Teilwicklungsstart (PW-Anlauf) ist die Verwendung einer mechanischen
Anlaufentlastung mit Bypass-Magnetventil nicht erforderlich.
Im Bedarfsfall kann der Anlaufstrom beim PW-Anlauf zusätzlich um bis zu 10% durch
Verwendung einer mechanischen Anlaufentlastung (Zubehör) verringert werden.
Werkseitig ist der Motor für Direktstart geschaltet.
Für den Teilwicklungsstart sind die Brücken
zu entfernen und die Motorzuleitung gemäß
Schaltschema anzuschließen:
WARNUNG! Nichtbeachten führt zu
gegenläufi gen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des
Motors über Teilwicklung 1 muß nach
maximal einer Sekunde Verzögerungszeit
Teilwicklung 2 dazugeschaltet werden.
Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Sondermotor
Ausführung für Direkt- oder Y/∆-Anlauf
Verdichter mit dieser Kennzeichnung ist bei niederer
Spannung für Stern-Dreieck-Anlauf geeignet.
Bei Y/∆-Anlauf ist eine Anlaufentlastung
mit Bypass-Magnetventil erforderlich.
Werkseitig ist der Motor für den Direktstart bei
höherer Spannung geschaltet. Für den Stern-
Dreieck-Anlauf bei niederer Spannung sind die
Brücken zu entfernen.
∆/YYY
Typschildangabe Gelber Aufkleber
am Klemmenkasten
Klemmbrettanschlüsse
für Direktstart:
mit Brücken
Klemmbrettanschlüsse
für Teilwicklungsstart:
ohne Brücken
Typschildangabe
∆/Y
Gelber Aufkleber
am Klemmenkasten
ВНИМАНИЕ Несоблюдение этих требований ведет к возникновению маг-
нитных полей, вращающихся в противоположных направ-
лениях, и, как следствие, повреждению двига теля. После
пуска двигателя с включением обмотки 1 время запаздыва-
ния подключения обмотки 2 не должно превышать одной
секунды. Несоблюдение этого требования может суще-
ственно сократить срок эксплуатации двигателя.
Маркировка на фирменной табличке Наклейка на клеммной коробке
A018 и ниже A047 и выше A018 и ниже A047 и выше
∆/YYY Y/YY
Y/YY
Компрессор с такой маркировкой предназначен для прямого пуска или пуска с включе-
нием части обмотки. Обмотка двигателя разделяется на две части:
код исподнения 039 и ниже: обмотка 1 = 60% и обмотка 2 = 40%. Такое разделение при
пуске с включением части обмотки снижает значение пускового тока примерно на 65% по
сравнению с прямым пуском.
код исподнения 040 и выше: обмотка 1 = 50% и обмотка 2 = 50%. Такое разделение
при пуске с включением части обмотки снижает значение пускового тока примерно на
50% по сравнению с прямым пуском.
ИНФОРМА-
ЦИЯ
Механическая разгрузка пуска с помощью байпасного
электромагнитного клапана не требуется.
ИНФОРМА-
ЦИЯ
При проверке обмотки с помощью прибора для
измерения сопротивления необходимо учитывать, что
обмотка 1 и обмотка 2 в компрессоре HG8 имеют вну-
треннее соединение.
