4 | Монтаж компрессора
стабильная
точка опоры

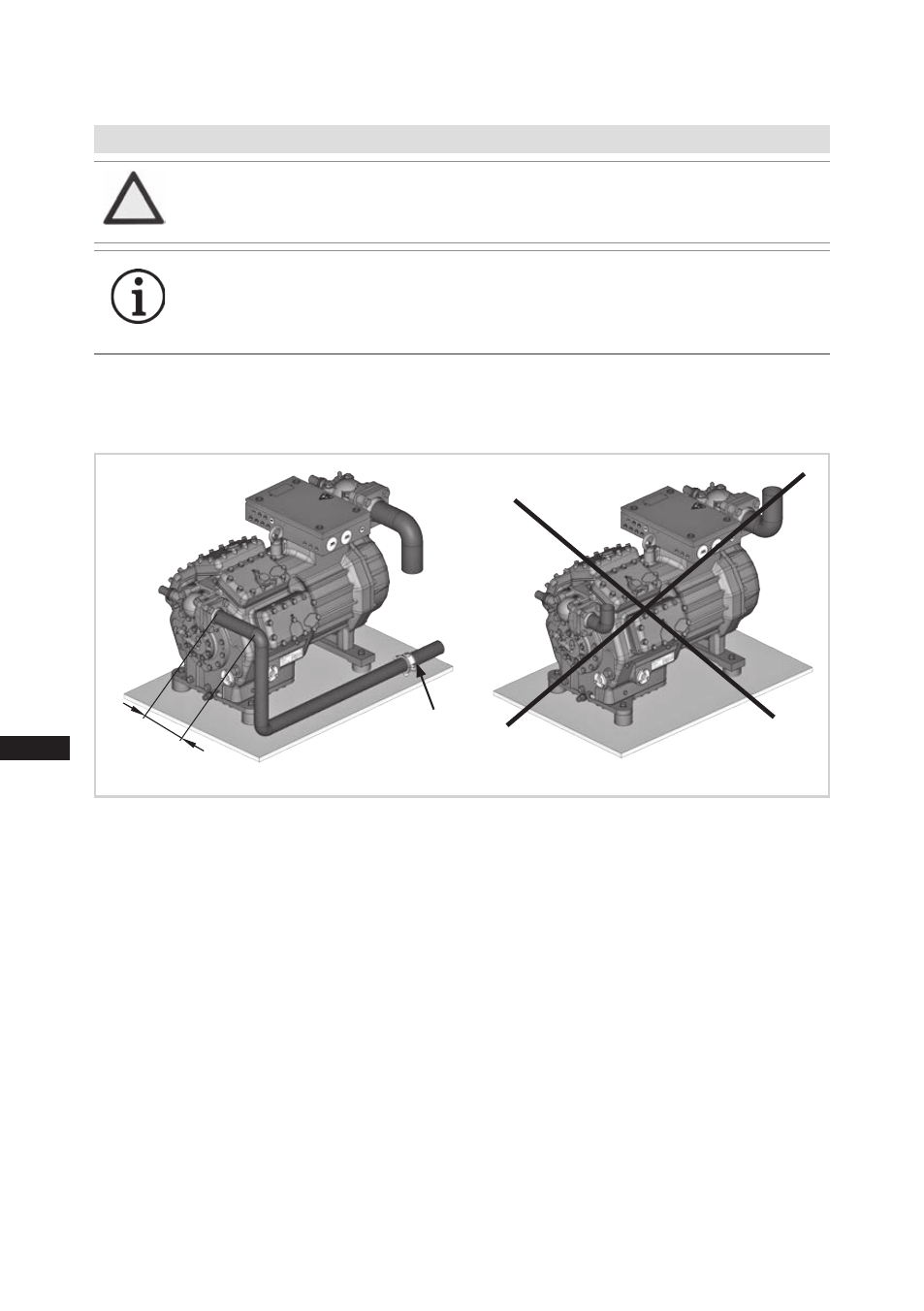

Рис. 15
как можно
короче
Действует правило:
первый участок трубы от запорного вентиля всегда прокладывать по направ-
лению вниз и параллельно приводному валу.
ВНИМАНИЕ Прокладка труб ненадлежащим образом может приве-
сти к трещинам и разрывам, что может стать причиной
утечки хладагента.
ИНФОРМА-
ЦИЯ
Правильная прокладка всасывающей линии и напор-
ного трубопровода непосредственно после компрес-
сора крайне важна для обеспечения плавности хода
и вибрационных характеристик системы.
4.5 Прокладка всасывающего и напорного трубопровода
