4.3 Соединения труб
ВНИМАНИЕ Возможны повреждения.
Перегрев может вызвать повреждение вентиля.
При пайке снимите патрубок с вентиля.
Выполняйте пайку только с защитным газом, чтобы
предотвратить окисление (окалину). Присоединение
напорной линии может быть выполнено с промежуточ
ным адаптером (дополнительное оборудование) вверх.
Тем самым упрощается демонтаж компрессора из холо-
дильной установки.
4 | Монтаж компрессора

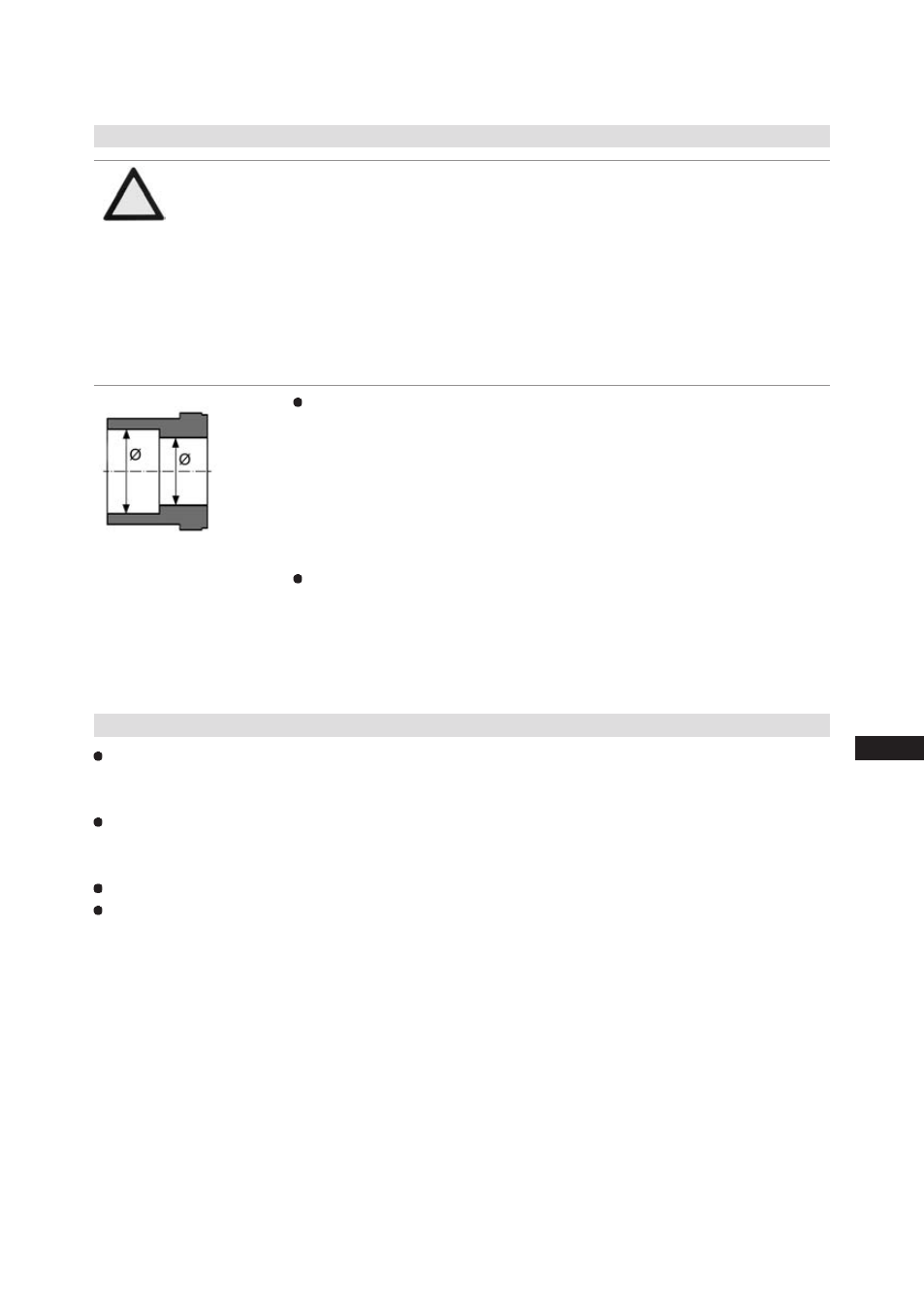

Рис.14: ступенчатый
внутренний диаметр
Соединительные элементы труб компрессора по выбору
могут поставляться с припаянными или приваренными
наконечниками (дополнительное оборудование). Запорные
вентили на линии всасывания и нагнетания располагают
ступенчатым внутренним диаметром, поэтому могут быть
использованы трубы всех известных миллиметровых и
дюймовых размеров. В зависимости от размера труба будет
углублена в большей или меньшей степени.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора. Требуемое поперечное
сечение трубы необходимо подогнать под производи-
тельность. То же самое касается обратных вентилей.
4.4 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без
окалины, металлических стружек, слоя ржавчины и фосфатной пленки. Используйте
только герметично закрытые трубы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опасность
появления трещин и разрывов трубопроводов от сильной вибрации, используйте под-
ходящие гасители колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте падение давления.
