4 | Монтаж компрессора
ИНФОРМА-
ЦИЯ

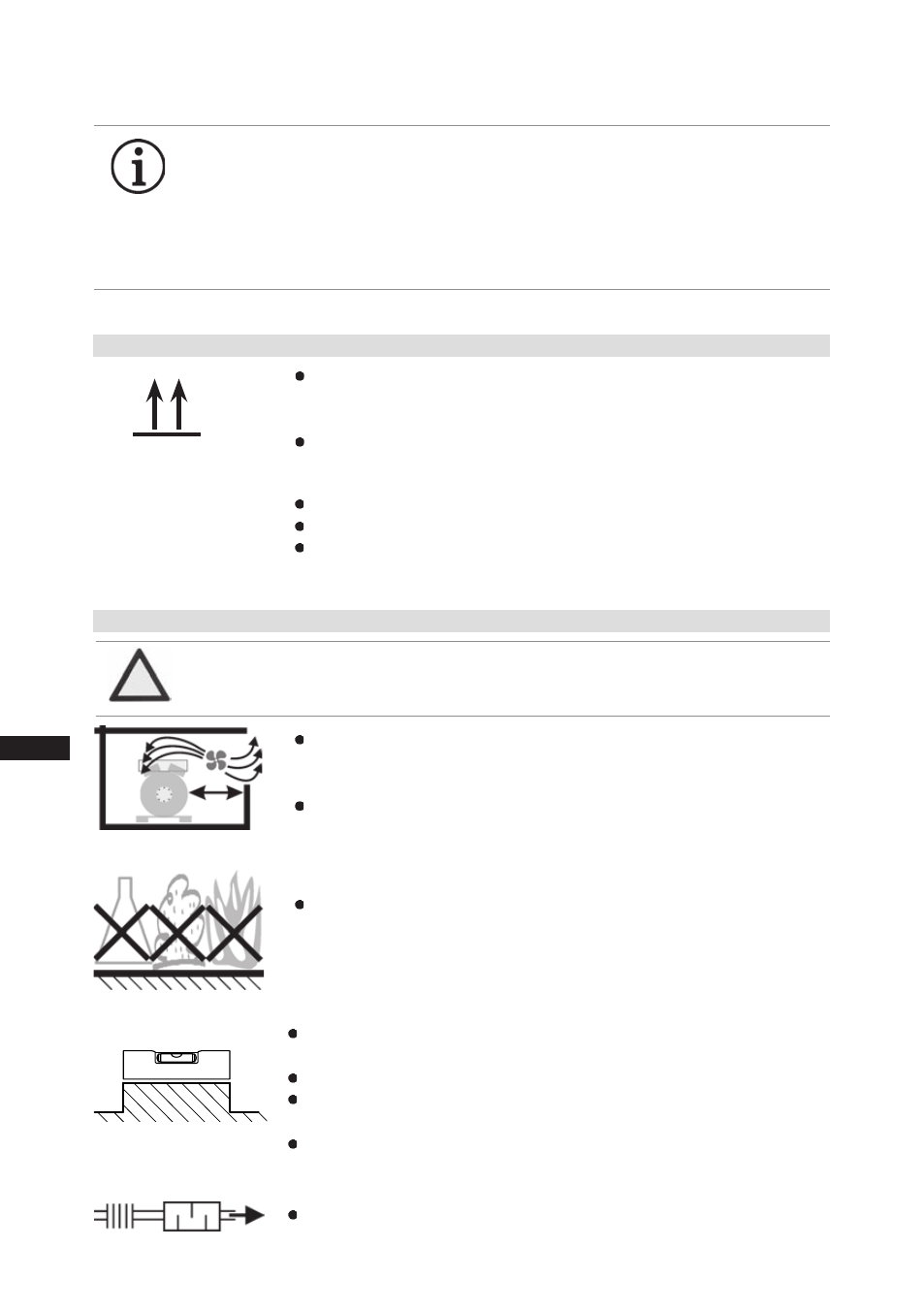

Новые компрессоры на заводе заполняются защитным
газом (3 бар, азот).
Поддерживайте это наполнение защитным газом в
компрессоре как можно дольше, не допускайте попада-
ния воздуха в компрессор. Проверьте компрессор на
отсутствие повреждений при транспортировке перед
началом работ.
Рис. 13
Рекомендуется устанавливать гасители колебаний!
?
4.2 Соединения труб
4.1 Хранение и транспортировка
Установка на ровную поверхность или раму с достаточной
несущей способностью.
Отдельный компрессор предпочтительно на виброгасителе.
Подключение двух и более компрессоров на жесткой
поверхности.
На кожухотрубных конденсаторах монтировать только
с резинометаллическими упругими элементами.
Используйте транспортировочную петлю.
Не поднимайте вручную!
Используйте подъемный механизм!
Хранение при температуре от (-30 °C) до (+70 °C), макси-
мальная допустимая относительная влажность воздуха 10
%-95 %, без образования конденсата.
Не хранить в корродирующей, воспламеняющейся среде, а
также в среде с большим содержанием пыли или паров.
Площадка, на которой установлен компрессор, должна быть
достаточно большой для проведения работ по техническому
обслуживанию.
Предусмотрите вентиляцию компрессора.
Не эксплуатируйте в корродирующей, воспламеняющейся
среде, а также в среде с большим содержанием пыли или
паров.
Рис. 9
Рис. 8
Рис. 10
Рис. 11
Рис. 12
F
E
D
C
B
A
1 2 3 4
F
E
D
C
4 3 2 1
A
B
Tol.-Ang. DIN ISO 2768-mK
Ra Rz
Maß Passung Freigabe
Alternativbezug:
Baumustergeprüft
Teil inaktiv
Lieferantenzeichnung
-
-
K.-Auftrag:
PL:
Zeichnung ungültig
Entwicklungsstand
Teil keine Serie
120
400
±0.5
über 0.5
bis 6
Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de
-
- Unbemaßte Radien:
-
Diese Zeichnung ist unser Eigentum!
Sie darf ohne unsere Genehmigung weder nach-
gebildet, vervielfältigt, oder Dritten Personen zu-
gänglich gemacht werden. Der Nachbau nach
dieser Zeichnung, oder an Hand der nach dieser
Zeichnung hergestellten Gegenstände durch den
Abnehmer oder Dritte ist nicht gestattet.
Wir behalten uns alle Rechte, gemäß DIN ISO 16016
an dieser Zeichnung vor.
Bearb. Datum Änderungs-Nr.
Werkstoff:
Ausgangsteil, bzw. Rohteil:
-
-
Gepr.
Name Datum
19.04.
Werkstückkanten
DIN ISO 13715
Ersatz für:
Ersetzt durch:
Erstellt
2010
Geprüft
-
Kurz
Zone
1/x
Oberflächenbehandlung / Härte:
-
Blatt:
Änderungsbeschreibung
400
Benennung:
±0.8
1000
30 6
-
±0.3
120 30
±0.2
Zeichn.-Nr. Teile-Nr.
Oberflächenangaben ISO 1302
x.xxxx-xxxxx.x
Zust.
Gußtoleranzen:
Gewicht: (kg)
±0.1
Maßstab:
1:1
Wasserwaage
für Indesign
Der Lieferant muß sicherstellen, dass die Ware in
einwandfreiem Zustand angeliefert wird (Korrosions-
schutz, Verpackung für sicheren Transport).
Rz 25 Rz 160
s
25
z y x w u t
0,05 Rz 1,6 0,3 0,7 1,6 2 Rz 16 6,3 Rz 63 Rz 6,3 Rz 12,5
F:\user\kurz\3D Sachen\3D Teile\Zeichnungen\Wasserwaage
ВНИМАНИЕ Установка пристраиваемых элементов (например, держателей
труб, дополнительных агрегатов, соединительный элемент и
т.п.) на компрессоре не допускается!
