Инструкция по эксплуатации Sheriff ZX-1000
Страница 8

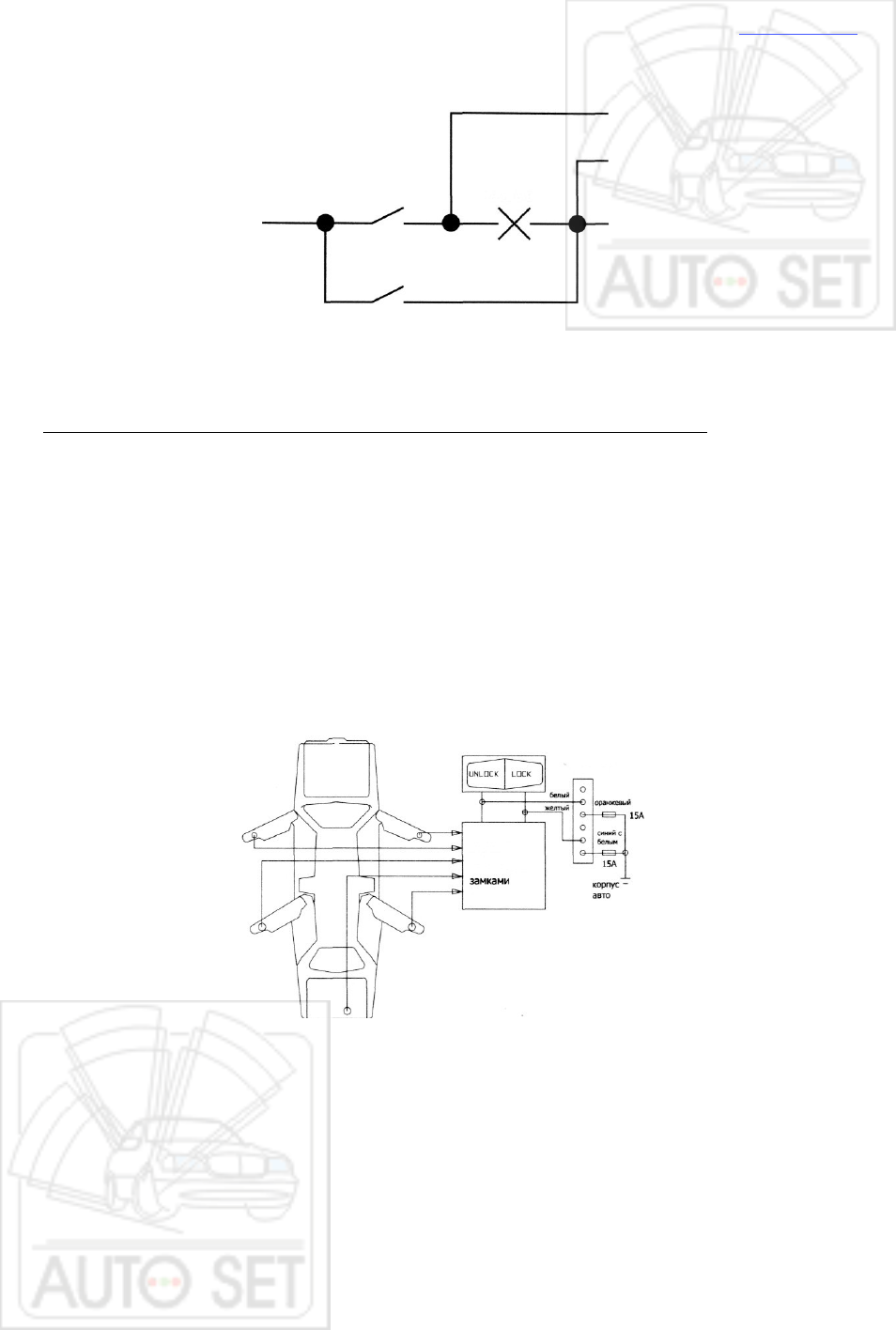

Пример использования линий "ЗАЖИГАНИЕ" (IGN IN) и "ВЫХ. ЗАЖИГАНИЯ" (IGN OUT)
в режиме ТУРБОТАЙМЕРА или ТРИГГЕР дистанционного управления зажиганием
+ВАТ; провод подачи
питания +12 В
на замок зажигания
IGN IN
IGN OUT
выходной провод
"ЗАЖИГАНИЕ"
с замка зажигания
автомобиля
контакты реле IGN1 управления
автозапуском с режимом "ТУРБОТАЙМЕРа"
или дополнительного реле
"ТРИГГЕРа" по каналу СН2
Стандартные конфигурации запирания/отпирания дверей автомобиля
Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
При установке системы в таких автомобилях темно-зеленый и темно-синий провода запира-
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к "массе"
(металлической детали кузова автомобиля).
Желтый провод — это импульсный выход запирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод — это импульсный выход отпирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания отрицательной полярности.
Схема управления каналом центрального замка с отрицательным триггером приведена ниже:
Отрицательный триггер (большинство автомобилей
японского производства)
Трехпроводная цепь отпирания/запирания дверей положительной полярности
При установке системы в таких автомобилях темно-зеленый и темно-синий провода запира-
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В.
Желтый провод - это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод — это импульсный выход отпирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания положительной полярности.
- 4 5 -
разрыв
контакты
"ЗАЖИГАНИЕ"
замка
зажигания
автомобиля
SHERIFF
штатный
модуль
управления
замками
дверей
