Страница 13

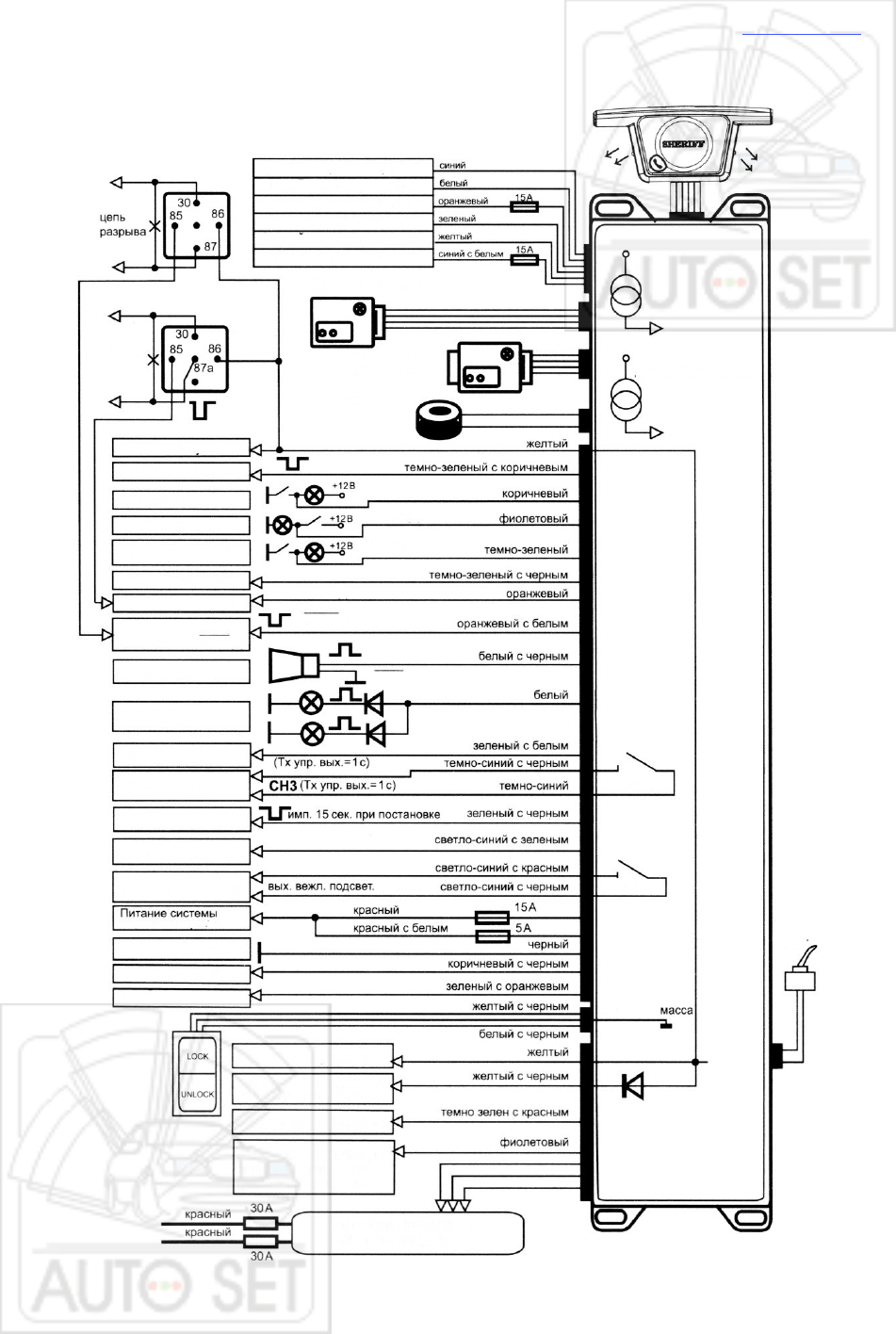

Схема включения ZX-1000
Н.Р. реле блокировки
- 5 0 -
Антенный модуль
Светодиоды
Датчик напряжения
Дополнительный датчик
Датчик Температуры
Двухзоновый
датчик удара
Кнопка Valet/
Секретный код
DOOR(-)
DOOR(+)
INST(-)
INST(+)
A R M ( - )
A R M ( - )
A R M ( - )
C H 3
C H 6
LOCK
UNLOCK
аварийный
выключатель
автозапуска
БЛОК РЕЛЕ УПРАВЛЕНИЯ
ЗАПУСКОМ ДВИГАТЕЛЯ
IGN3 - провод управл. доп
линией зажигания авто
(треб, устан. доп. реле)
+12В
+12В
Вход готовности DIESEL(+)
доп. I G N O U T к борт, цепи
зажигания автомобиля
IGN IN к замку зажиган.
Доплнительный
внутрисалонный
переключатель
центрального
замка (в комплект
системы не входит)
Вход тахометра
Вход линии СТОП(+)
МАССА автомобиля
и цепей габаритов
Сервисный канал СН6
Сервисный канал СН5
Сервисный канал СН4
Сервисный канал СНЗ
Сервисный канал СН2
ГАБАРИТЫ
СИРЕНА
Канал блокировки с
Н.Р. реле D I S A R M ( - )
Блокировка с Н.З. реле
Концевик капот/баг. (+)
Концевик капот/баг. (-)
Концевикдвери (+)
Концевик двери (-)
Вход спидометра (-)
I G N IN к замку зажиган
Н.З. реле блокировки
цепь
разрыва
Н.Р. контакт реле запирай.
ОБЩИЙ контакт реле запиран.
Н.З. контакт реле запиран.
Н.Р. контакт реле отпирания
ОБЩИЙ контакт реле отпиран.
Н.З. контакт реле отпирания
ASТ
