Реле отпирания
Оранжевый провод с защитой предохранителем 15 А — нормально разомкнутый контакт реле.
Синий провод — нормально замкнутый контакт реле.
Белый провод — общий контакт реле.
8-контактный разъем управления запуском двигателя с блоком реле
8-контактный разъем управления запуском двигателя соединен с блоком из трех сильноточных
реле, обеспечивающих дистанционный запуск двигателя: реле запуска стартера STARTER, реле
управление зажиганием IGN1, реле включения дополнительного провода зажигания АСС.
Дополнительные провода разъема:
Красный провод - силовой провод питания цепей коммутации IGN1 защищен предохрани-
телем 30 А.
Красный провод - силовой провод питания цепей коммутации АСС, STRTER защищен пре-
дохранителем 30 А.
Синий провод IGN1 - силовой выход реле (30 А) управления основной линией зажигания
автомобиля.
Зеленый провод IGN2 (АСС) - силовой выход реле (30 А) управления дополнительной
линией зажигания автомобиля АСС. Может использоваться как дублирующий основную
линию зажигания IGN1 при программировании функций автозапуска (см. таб. 4).
Желтый с красной полосой (управление СТАРТЕРом) - силовой выход реле (30 А)
управления запуском стартера автомобиля.
Фиолетовый провод IGN3 - предназначен для управления дополнительными устройствами авто-
мобиля. Активируется с программируемой задержкой 5 сек, 20 сек, 30 сек после запуска двигателя
согласно функции SF13 таблицы программирования функций дистанционного запуска двигателя.
Темно-зеленый провод с красной полосой "DIESEL LAMP(+)" - провод управления запус-
ком двигателя с задержкой запуска для дизельных двигателей. Подключается к проводу ламы
готовности запуска дизеля. Разрешает прокрутку стартера после прогрева топливных форсунок.
Желтый провод "ЗАЖИГАНИЕ" IGN IN - провод зажигания. Подключается к проводу за-
жигания бортовой цепи автомобиля на выходе замка зажигания. Дублирует ЖЕЛТЫЙ про-
вод зажигания на 22-контактном разъеме.
Желтый провод с черной полосой "ВЫХ. ЗАЖИГАНИЯ" IGN OUT: выходной провод зажи-
гания +12 В для случаев использования ТУРБОТАЙМЕРА
Разорвите провод зажигания идущий от замка зажигания, на который подается питание +12 В
в положении ключа "зажигание" или "стартер". Убедитесь в том, что на данный штатный провод ав-
томобиля не подается питание, когда ключ повернут в замке зажигания в положение "выключено".
Соедините остаток провода идущего от замка зажигания с ЖЕЛТЫМ проводом системы ZX-1000,
а уходящий конец к бортовым потребителям автомобиля с желтым проводом с черной полосой.
- 4 4 -

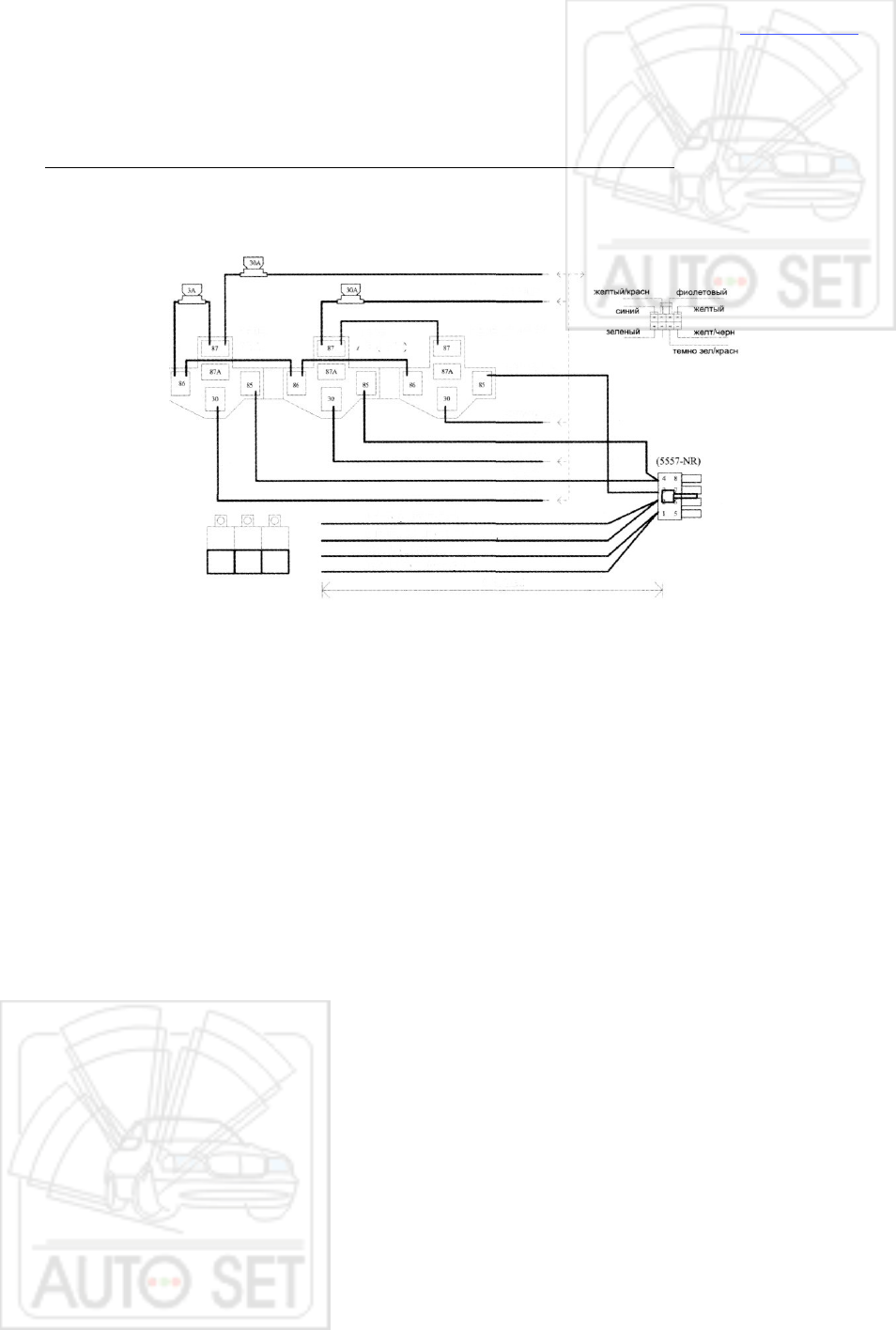

РЕЛЕ
IGN1
РЕЛЕ
красный
красный
РЕЛЕ СТАРТЕРА
желт/краен
желт/краен
зеленый
зеленый
синий
синий
IGN3: фиолетовый
DIESEL LAMP: темно зел/коасн
IGN IN: желтый
IGN OUT: желт/черн
1400 мм
