Инструкция по эксплуатации Sheriff ZX-1000
Страница 5
Ручное включение режима Anti-Hi-Jack
Режим Anti-Hi-Jack может быть запущен вручную при использовании дополнительного кно-
почного переключателя подключенного к проводу СПИДОМЕТР(-).
1. Включите функцию F20.3.
2. Включите зажигание.
3. Сделайте более 3 быстрых нажатий на кнопку Anti-Hi-Jack.
4. Система включит режим Anti-Hi-Jack.
Канал СН2 — зеленый провод с белой полосой: выход второго канала СН2.
Отрицательный выход второго канала 500 мА с задержкой активируется при нажатии и удержа-
нии на время более 1,5 сек кнопку СН2 брелока-передатчика. Отрицательный выходной сигнал
второго канала активируется согласно выбранной функции F9 таблицы программирования.
Зеленый провод с белой полосой представляет собой слаботочный транзисторный выход,
поэтому он должен использоваться только для включения внешнего реле.
Предупреждение
Непосредственное подключение темно-синего провода к сильноточному выходу цепи откры-
вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного
запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.
Схема примерного использования канала 2 приведена ниже.
Управление открыванием багажника
Подключите выбранный провод канала управления к контакту управления реле типа PIT 40 А
12 V DC (или эквивалентного автомобильного реле, рассчитанного на ток 3 0 - 4 0 А). Подключи-
те провода к другим контактам реле в соответствии с Вашей схемой управления. Схема при-

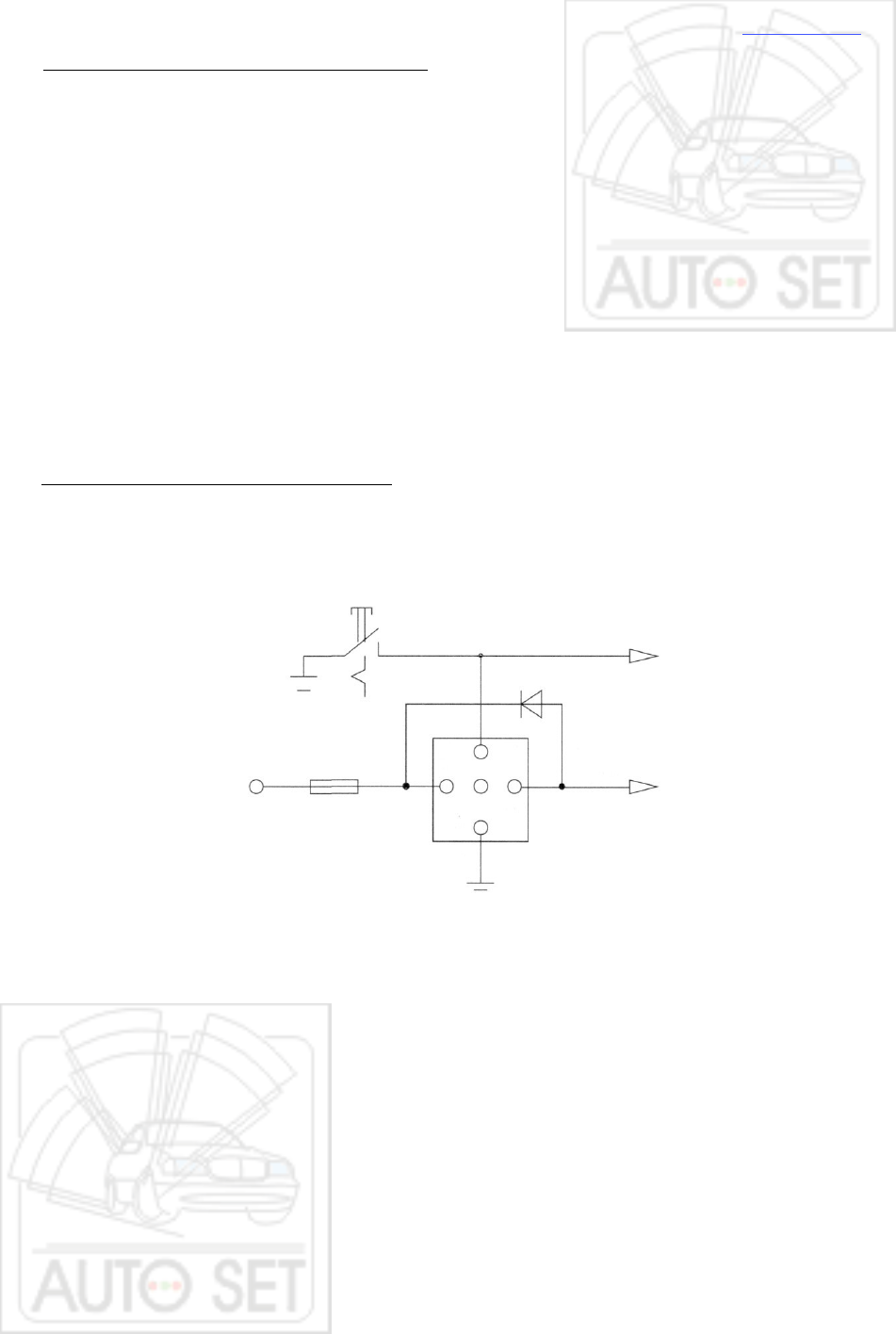

мерного использования канала 2 для управления открыванием багажника приведена ниже:
к соленоиду замка
багажника
Канал СНЗ — темно синий/темно синий с черной полосой: выход третьего канала систе-
мы СНЗ.
Выход управления по каналу СНЗ представляет собой два вывода нормально разомкнутого
реле с током нагрузки не более 1 А. Канал СНЗ позволяет управлять различными дополни-
тельными устройствами, подключаемыми к системе.
Для подачи управляющего сигнала на дополнительное устройство по каналу СНЗ используйте
брелоки-передатчики согласно табл.1 табл.2 команд управления системой, а также исполь-
зуйте таблицу программируемых функций для выбора требуемых параметров F10.
Канал СН4 — зеленый провод с черной полосой: слаботочный канал управления различ-
ными дополнительными устройствами, подключаемыми к системе (максимальный ток 500 мА).
Выход канала СН4 соединяется с "массой" в течение времени активации канала.
Выход канала СН4 — слаботочный выход, предназначен для управления обмоткой дополни-
тельного реле или эквивалентной слаботочной нагрузкой.
Для подачи управляющего сигнала на дополнительное устройство по каналу СН4 используйте
брелоки-передатчики согласно табл.1 табл.2 команд управления системой, а также исполь-
зуйте таблицу программируемых функций для выбора требуемых параметров F11.
- 4 2 -
+ 12В
15 А
оранжевый
85
30
86
87
синий
кнопка
замка
