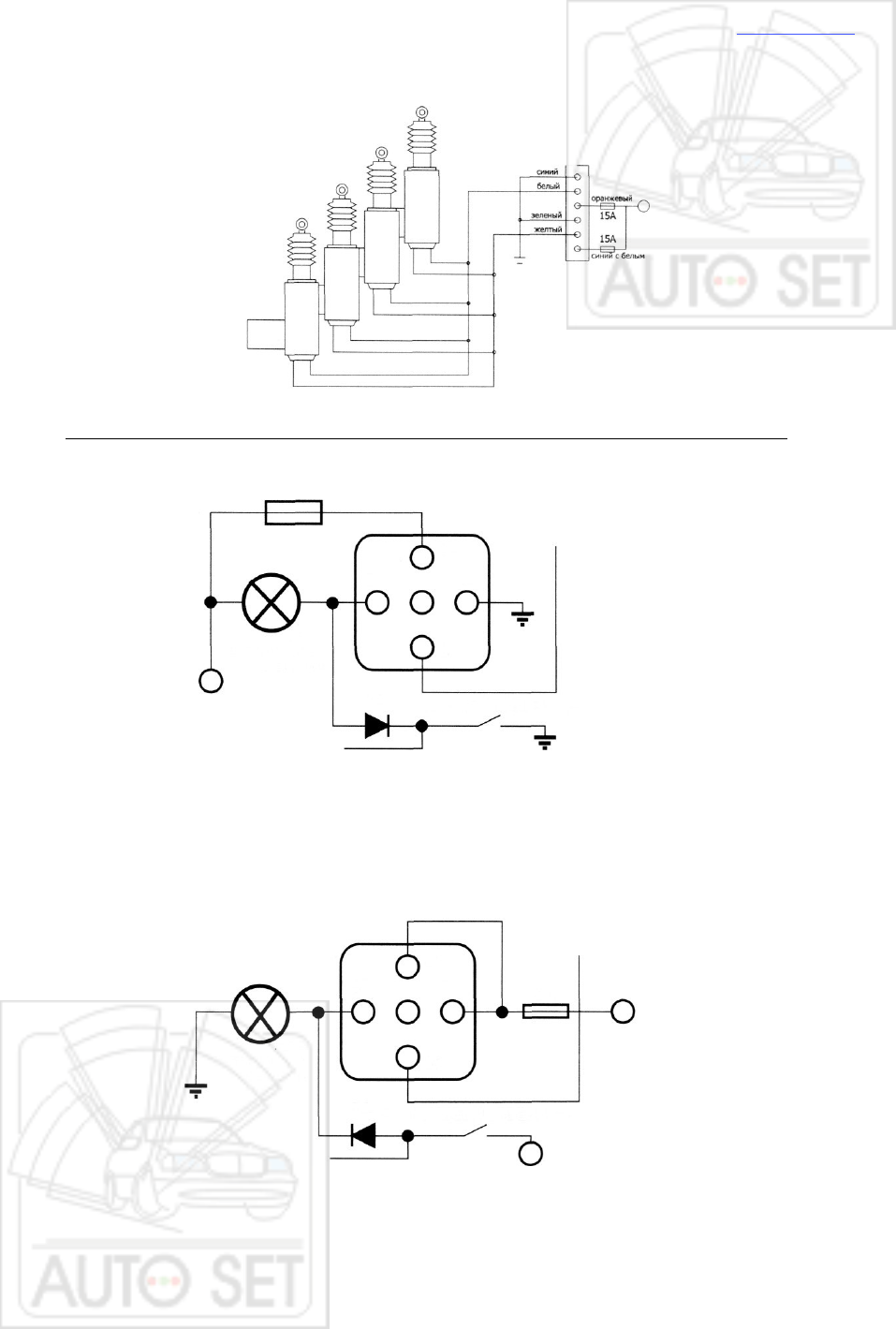

СХЕМА УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМИ ЭЛЕКТРОПРОВОДАМИ
+ 12В
Дополнительные полезные схемы управления внутрисалонным освещением
ВНУТРИСАЛОННОЕ ОСВЕЩЕНИЕ С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
КОРИЧНЕВЫЙ
* Дополнительный развязывающий диод
(устанавливается при необходимости).
ВНУТРИСАЛОННОЕ ОСВЕЩЕНИЕ С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
ЗЕЛЕНЫЙ
С БЕЛЫМ (-)
ФИОЛЕТОВЫЙ
* Дополнительный развязывающий диод
(устанавливается при необходимости).
- 4 7 -
SHERIFF
5А
ЗЕЛЕНЫЙ
С БЕЛЫМ (-)
86
30
87
85
лампа
внутрисалонного
освещения
5А
*
КОНЦЕВИК ДВЕРИ (-)
+ 12 В
+ 12 В
КОНЦЕВИК ДВЕРИ (+)
5А
*
лампа
внутрисалонного
освещения
8 5
86
3 0
8 7
5А
+12 В
