имеющем заземление отрицательного
Внимание:
• Данное устройство предназначено для установки в автомобиле,
полюса 12-вольтового источника постоянного тока.

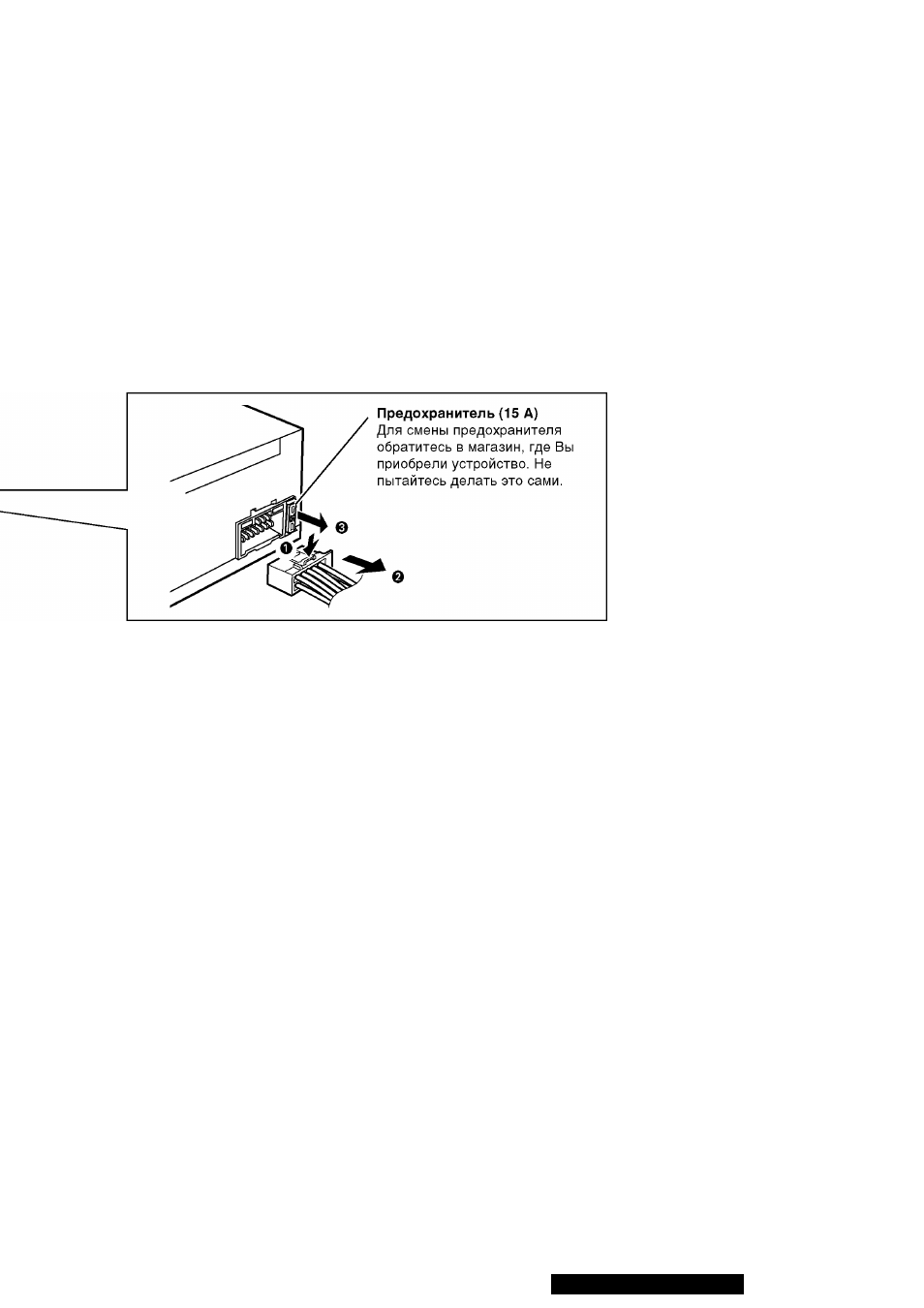

• Во избежание повреждения устройства при выполнении соединений строго следуйте схеме, приведенной ниже.
• Зачистите концы проводов, сняв примерно 5 мм изоляционного слоя (только для проводов с
соединителями, не отвечающими стандарту ISO).
• Не подключайте штекер кабеля питания до завершения всех необходимых соединений.
• Во избежание короткого замыкания на шасси автомобиля надежно заизолируйте все оголенные участки
проводов. Закрепите все свободные и провисающие кабели и не допускайте соприкосновения разъемов
кабелей с металлическими деталями автомобиля.
(черный)
Провод заземления (черный)
Подсоединяется к зачищенному металлическому
участку шасси автомобиля.
(красный)
Провод питания (АСС или IGN) (красный)
К источнику питания АСС, +12 В постоянного
тока.
(тёмно-синий)
Провод управления реле
электроприводной антенны (темно-синий)
(к электроприводной антенне) (макс. 500 мА)
Этот провод не предназначен для использования
с антенной, имеющей переключатель привода.
(синий с белой полосой)
Провод управления питанием внешнего
усилителя (синий с белой полосой).
Подключается к усилителю мощности Panasonic.
(желтый)
Аккумуляторный провод (желтый)
К автомобильному аккумулятору, непрерывная
подача +12 В постоянного тока.
