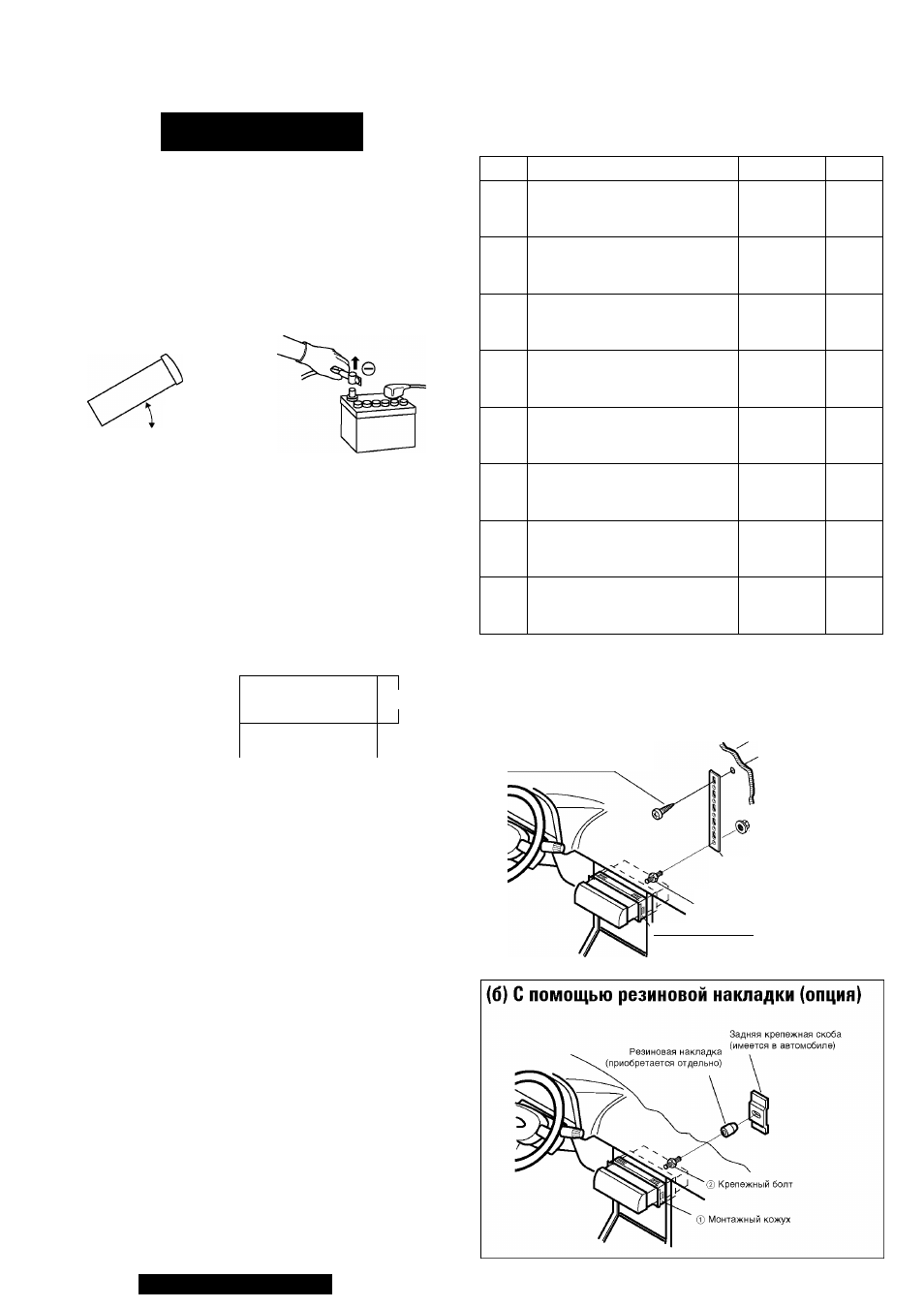

Инсталляция
Подготовка
Перед инсталляцией проверьте работу радио вместе
с антенной и акустическими системами.
Отсоедините кабель от отрицательной (-) клеммы
аккумулятора (см. предупреждение ниже).
Устройство должно быть установлено в горизонтальном
положении, передняя панель может быть наклонена под
удобным углом, но не более чем на 30°.
Снимите монтажный кожух и декоративную рамку. Они
монтируются на устройство перед поставкой.
30° или менее
Предупреждение
Не отключайте клеммы аккумуляторной батареи авто
мобиля, оснащенного маршрутным или навигационным
компьютером, так как это приведет к исчезновению всех
установок, сохраненных пользователем в памяти компь
ютера. Вместо этого следует предпринять дополнитель
ные меры безопасности для предотвращения коротких
замыканий в процессе установки устройства.
'----------------------------------------------------------------------------------------------------------------------
Установка в приборной панели
Ниша для установки
Устройство может быть ус
тановлено в любой прибор
ной панели, имеющей ни
шу, соответствующую ука
занным размерам. Прибор
ная панель должна быть
толщиной 4,5 - 6 мм, что необходимо для надежного креп
ления аппарата.
д
л
■<— 182
ММ —►
53
ММ
Меры предосторожности при установке
По возможности инсталляция устройства должна
производиться профессиональным установщиком
аудиоаппаратуры.
В случае возникновения трудностей обратитесь в магазин
1. Данная система предназначена для работы только с
12-В источником постоянного тока (аккумуляторной
батареей) с заземлением отрицательного полюса.
2. При выполнении электрических соединений строго
следуйте схеме (стр. 26-28). Несоблюдение этого
требования может привести к повреждению устройства.
3. Кабель питания (красный) подключайте только после
выполнения всех соединений.
4. Проверьте, чтобы аккумуляторный провод (желтый) был
подсоединен к положительной клемме (+) батареи или к
разъему ВАТ блока предохранителей.
5. Во избежание короткого замыкания заизолируйте все
оголенные провода.
6. После инсталляции устройства тщательно закрепите
все провисающие провода.
7. Перед подключением к данному устройству
дополнительного оборудования внимательно прочтите
прилагающиеся к нему инструкции по установке и
подключению.
Крепежная фурнитура,
входящая в комплект поставки
№
Наименование
Рисунок
Кол-во
Ф
Монтажный кожух
1
2
Крепежный болт (5 мм)
1
@
Штекер кабеля питания
1
©
Декоративная рамка
1
Демонтажные пластины
о
2
Задняя опорная планка
1
@
Шуруп (5 X 16 мм)
1
8
Гайка метрическая 5 мм
1
Методы фиксации задней части устройства
(а)Установка с использованием задней
Перегородка между салоном
и моторным отсеком
опорной планки
®
7
Шуруп
3 мм
@ Шестигранная гайка
ф Задняя опорная планка
2
Крепежный болт
^
ф
Монтажный кожух
22
CQ-C3400/C3300/C3100W
