Before Installation/Перед монтажом

Consult a professional for installation.

•Verify the radio using the antenna and speakers before installation.

По вопросу монтажа следует обращаться к специалисту.

•Перед монтажом проверяют радиоприемник с помощью

антенны и громкоговорителей.

Remove

mounting

collar

0

and

trim

plate

0

from

the

main

unit temporarily, which are already mounted at shipment.

Временно снимают с главного блока прибора монтажную раму 0 и

обрамление 0, смонтированные при отгрузке.

Before Wiring/Перед монтажом электропроводок

Exclusively operated with 12 V battery with

negative (-) ground.

Connect the power lead (red) very last.

Connect the battery lead (yellow) to the positive (+) terminal of

the battery or fuse block terminal (BAT).

Strip about 5 mm of the lead ends for connection.

Apply insulating tape to bare leads.

Secure loosened leads.

Работает только с питанием от 12 V {B} батареи

с отрицательной (-) землей.

Подсоединяют силовой выводной провод (красный) последним.

Подсоединяют выводной провод (желтый) к положительному (+) выводу

батареи или клемме блока плавких предохранителей (BAT).

С концов выводных проводов снимают изоляцию на длине около 5

mm {мм} для соединения.

На обнаженные выводные провода

накладывают изоляционную ленту.

Фиксируют ослабленные выводные провода.

Model:

Panasonic

WMA MP3 CD Player/Receiver

WMA MP3 CD-плеер/ресивер

CQ-C7303W/C7353W

•Mounting space

•Площадь под монтаж

53 mm

/

-------------------------------------------------

Г

182 mm

4.5 mm - 6.0 mm

Supplied Hardware/Детали, входящие в комплектацию поставки

No./<

Item/Наименование деталей

Diagram/Эскизы

Q’ty/Кол-во

No./<

Item/Наименование деталей

Diagram/Эскизы

Q’ty/Кол-во

Ф

Mounting collar

Монтажная рама

YEFX0217222A

c?

1

d)

Hex. Nut (5 mm

0

)

Шестигранная гайка (5 mm {мм}

0

)

1

Mounting bolt (5 mmc)

Монтажный болт (5 mm {мм}

0

)

1

(D

Power connector

Силовой разъем

YGAJ021011

1

Lock cancel plate

Пластина снятия стопорения

2

Ф

Trim plate

Обрамление

YEFC051012

1

Tapping Screw

(5 mm

0

x 16 mm)

Самонарезающий винт

(5 mm {мм}

0

x 16 mm) ^

1

®

Rear support strap

Задняя опорная планка

YEFG04019

1

I

TEXT

I

•Please read these instructions carefully before using this product and keep this manual for future reference.

•Перед началом эксплуатации просим прочитать настоящую инструкцию внимательно и хранить ее на пользование на будущее.

Matsushita Electric Industrial Co., Ltd.

Web Site: http://panasonic.net

* W ' 3

' 4 '

and t consist of a set. (YEP0FZ5701) *

® и t составляют комплект. (YEP0FZ5701)

YEFM294323 ND0207-0

Printed in China

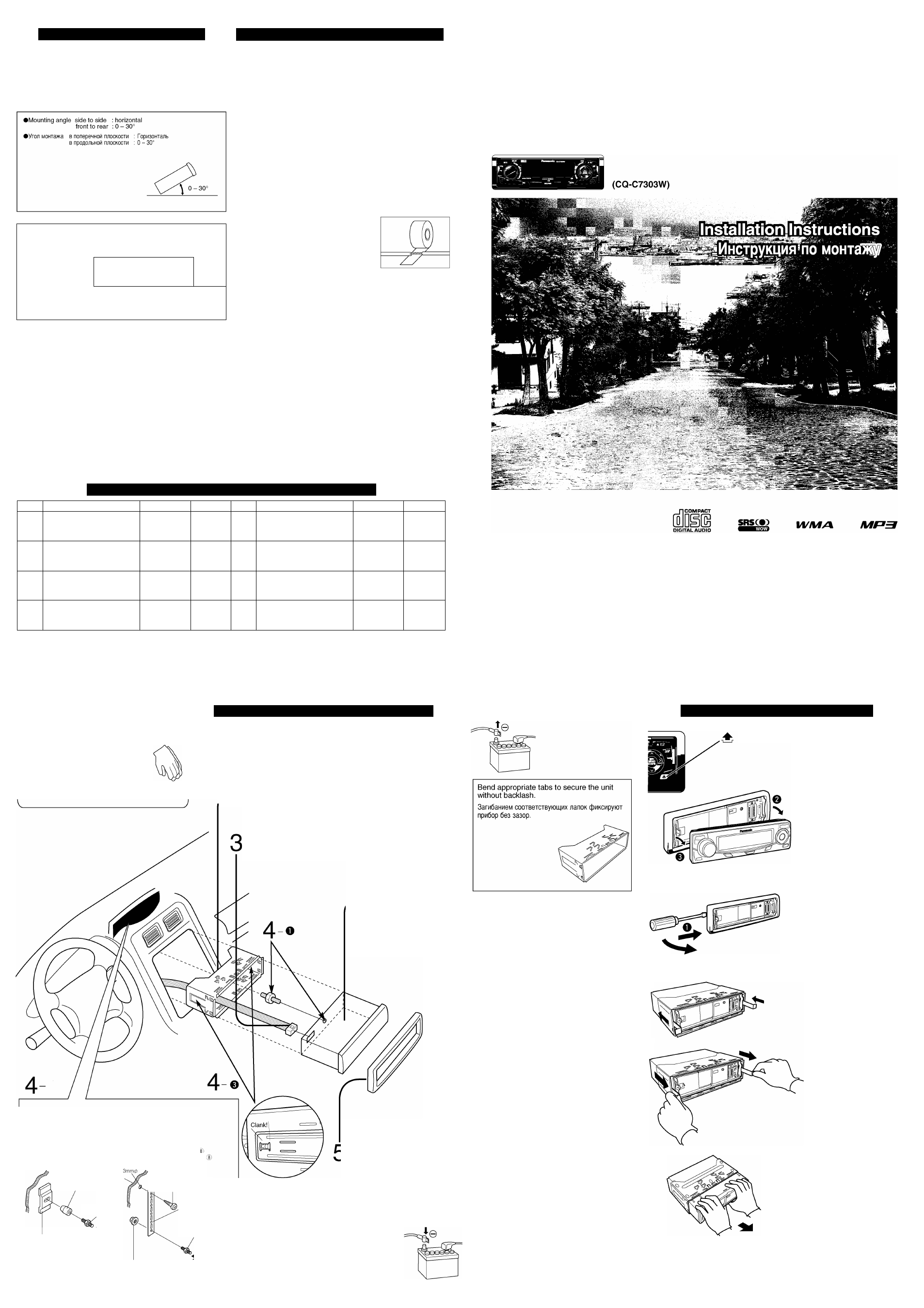

Installation/Монтаж

How to install the unit/Как смонтировать прибор

How to remove the unit/Как снять прибор

A

Cautions

• Wear gloves for safety.

• Make sure that wiring is completed

before installation.

Внимание

• Следует надеть перчатки для

безопасности.

• Следует убедиться, что монтаж

электропроводок завершен до

монтажа прибора.

1

Remove

the

cable

from

the

battery

negative

terminal.

Отсоединяют кабель от отрицательного вывода батареи.

2

Mounting collar 0 insertion. Bend mounting tabs.

Вставление монтажной рамы 0. Загибают монтажные лапки.

Connection

of

power

connector

®

Подсоединение силового разъема ®

4

о

Main unit securing

Крепление

главного

блока

О

Screw the mounting bolt

@

into the main unit.

w

Secure to the fire wall.

e

Snap the right and left springs into each hole.

О Завертывают тонтажный болт @ в главный блок.

W

Крепление к теплоизоляционной панели.

e Вводят правую и левую пружины в отверстия под них.

о

е

Securing to fire wall

Крепление к теплоизоляционной панели

Using the rubber bushing (Option)

С помощью резиновой втулки (по опции)

Rubber Bushing (Option)

Резиновая втулка (по опции)

Mounting Bolt @

Монтажный болт

@

Rear support bracket

To the unit

(supplied with car)

к прибору

Задний опорный кронштейн
(поставляемый с автомобилем)

Using

the

rear

support

strap

С помощью задней опорной планки

Tapping screw ®

^ Самонарезающий винт

®

Snapping point

Моментальный снимок

Trim

plate

0

mountin

Установка обрамления 0

Battery cable reconnection

Повторное подсоединение кабеля к батарее

Rear support strap ®

Задняя опорная планка

®

Mounting Bolt w

Монтажный болт

@

Hexagonal nut ®

To the unit

Шестигранная гайка

®

К прибору

А Caution

When this unit is installed in dashboard,

ensure that there is sufficient air flow

around the unit to prevent damage from
overheating, do not block any ventilation

holes on the unit.

A

Внимание

При монтаже настоящего устройства на панель

приборов следует обеспечить достаточный поток

воздуха вокруг него во избежание его

повреждения из-за перегрева, причем не

следует закрывать вентиляционные отверстия

устройства.

о

е

1

Remove the face plate.

Снимают

лицевую

панель

прибора.

2

Remove

the

trim

plate

0

.

Снимают обрамнение

0

.

3

Lock release

О

Insert the lock cancel plate

® until you hear a click.

W

Pull the main unit.

Снятие стопорения

О

Вставляют пластину снятия

стопорения ® до щелчка.

W

Тяните главную единицу.

4

Pull out the unit with

both hands.

Вытаскивают

обеими

руками прибор.
