I Случай 3: Подключение к разъемам
выхода компонентного видеосигнала

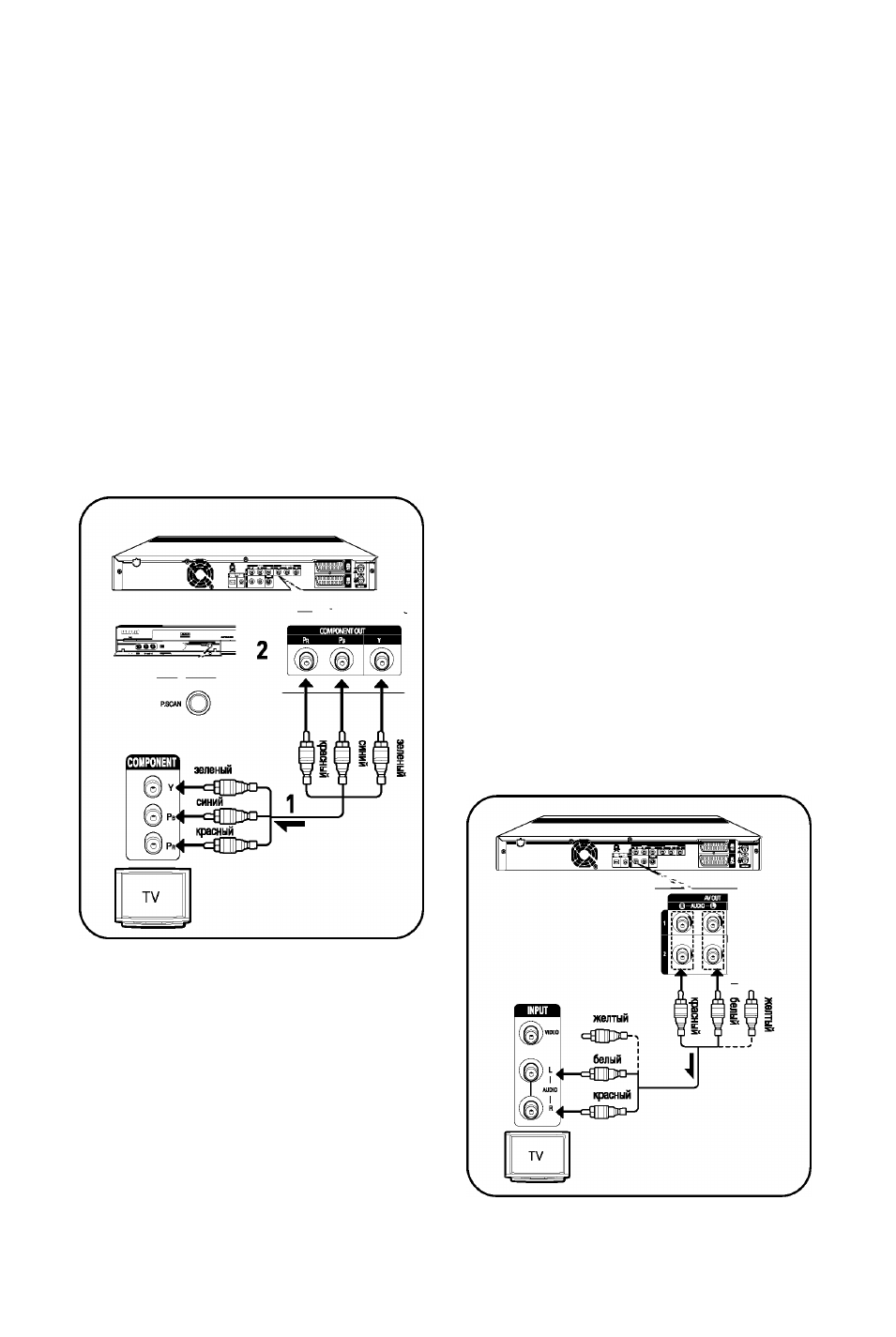

1. Соедините между собой разъемы COMPONENT
OUT (Y, P
b
, P
r
) (Выход компонентного
видеосигнала) на задней панели HDD DVD
рекордера и разъемы ВХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (Y, P
B
,
P
r
) на телевизоре при помощи кабелей для
компонентного видеосигнала (покугактся отдельно).
• Вы получите изображения высокого качества
с точной цветопередачей.
2. Соедините кабелем для аудиосигнала (с
белыми и красными штырями) разъемы выхода
АУДИОСИГНАЛА на HDD DVD рекордере с
разъемами входа аудиосигнала на телевизоре
(или AV-усилителе) (см. стр. 22~23).
3. После выполнения соединений обратитесь на стр.
38~40.
Прм19чание
При подключении кабелей обеспечьте,
чтобы цвета соединяемых между собой
разъемов совпадали. То есть, разъемы
компонентного выхода Y, P
b
и P
r
на
HDD DVD рекордере должны быть
соединены с точно соответствующими
разъемами компонентного входа на
телевизоре.
Установка режима прогрессивной
развертки доступна только в случае,
когда для выхода видеосигнала
установлено состояние Component
(Компонентный) (см. стр. 38~40).
Другие типы подключения
кабелей к выходам _
аудиоси^1ла
,
' ) I
Имеется несколько вариантов выдачи аудиосигнала
на внешние устройства без использования кабелей
с разъемами СКАРТ. Выберите из приведенных
ниже вариантов соединения по аудиосигналу
наиболее подходящий для вас.
• Случай 1: Подключение к телевизору
• Случай 2: Подключение к стереофоническому
усилителю с использованием
разъемов выхода AV
• Случай 3: Подключение к AV-усилителю с
использованием разъема цифрового
выхода
