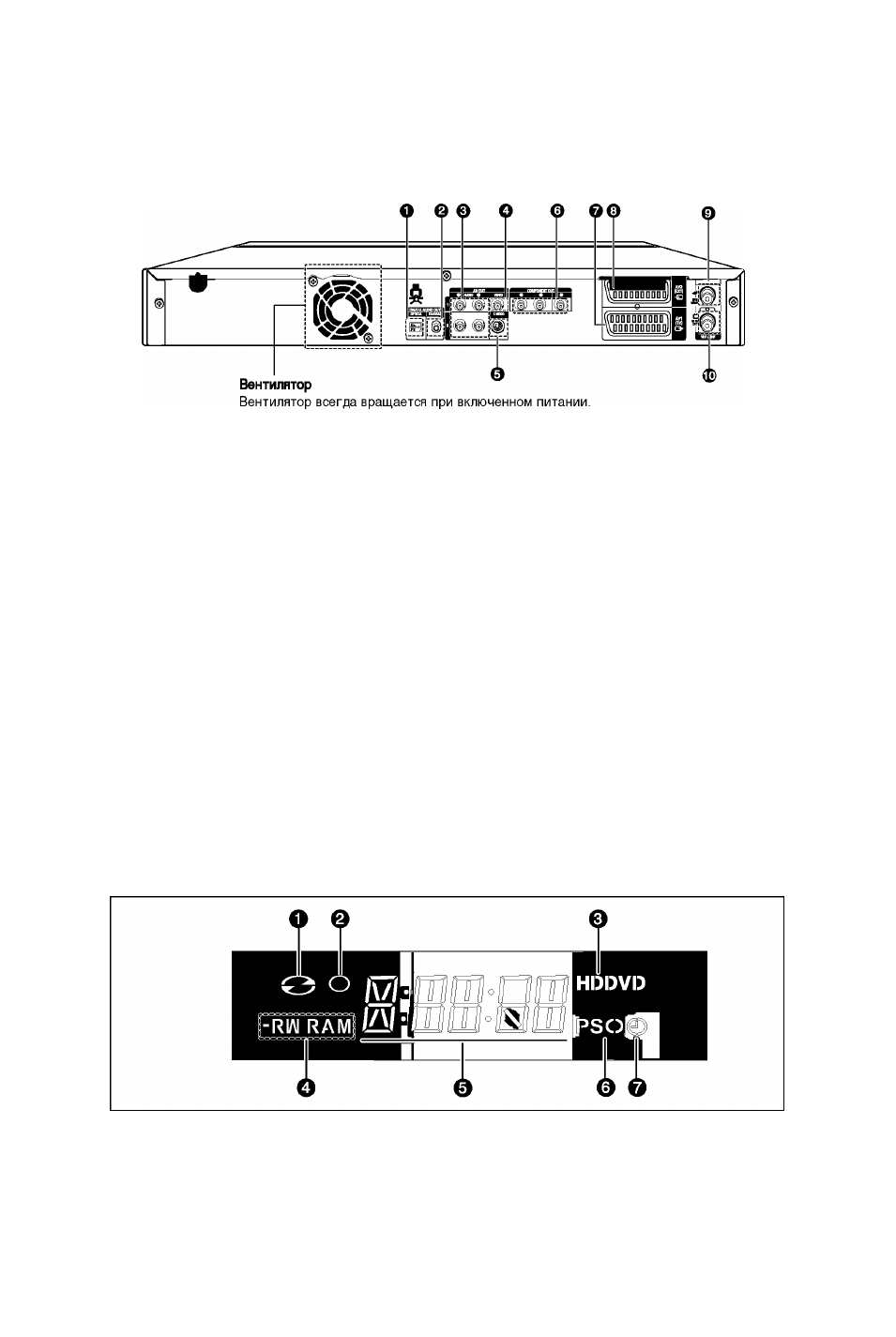

I Задняя панель
о>
ЕС
0>
о.
с
>.
ЕС
0>
о.
При установке изделия обеспечьте как минимум 10 см свободного
пространства со всех сторон от вентилятора.
1. ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом
оптического цифрового аудио входа.
2. ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом
коаксиального цифрового аудио входа.
3. АУДИОВЫХОД
Для соединения с аудиовходом внешнего
оборудования с использованием кабелей для
аудиосигнала.
4. ВИДЕОВЫХОД
Для соединения со входом внешнего оборудования
с использованием кабеля для видеосигнала.
5. ВЫХОД S-VIDEO
Для соединения со входом внешнего
оборудования с использованием кабеля S-Video.
6. ВЫХОД КОМПОНЕНТНОГО ВИДЕОСИГНАЛА
Подключение к оборудованию, имеющему
видеовход компонента.
7. ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
8. ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАРТ
9. Входной разъем для антенны
10. Ù Выходной ВЧ-разъем для подключения к
телевизору
Примечание
I Дисплей на передней панели
Через выходной ВЧ-разъем для подключения к
телевизору передается только сигнал с
антенного входа, но не передается сигнал,
воспроизводимый с диска DVD.
Чтобы просматривать диски DVD на вашем
телевизоре, вы должны подключить аудио/видео
кабели или кабель с разъемами СКАРТ.
1. Загорается, когда загружен диск.
2. Загорается в режиме записи.
3. Загорается, когда выбран HDD/DVD.
4. Загораются, когда загружен диск
-R/-RW/-RAM.
16 - Русский
5. Индикатор времени
воспроизведения/часов/текущего состояния
рекордера.
6. Загорается в режиме прогрессивной
развертки.
7. Загорается, когда установлен режим записи
по таймеру.
■
