Dell Inspiron 518 (Mid 2008) - Инструкция (Страница 5)

1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера . Смотрите раздел Снятие крышки корпуса компьютера .
3. Извлеките винт , удерживающий фиксирующую скобу платы.
4. Приподнимите фиксирующую скобу платы и отложите ее в сторону , в безопасной место.
5. Извлеките заглушку , чтобы открыть слот для платы.
6. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
7. Совместите плату с разъемом .
8. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата вошла в слот до конца.
9. Установите фиксирующую скобу платы . Смотрите раздел Установка фиксирующую скобу платы .
10. Подсоедините кабели , которые должны быть подсоединены к плате.

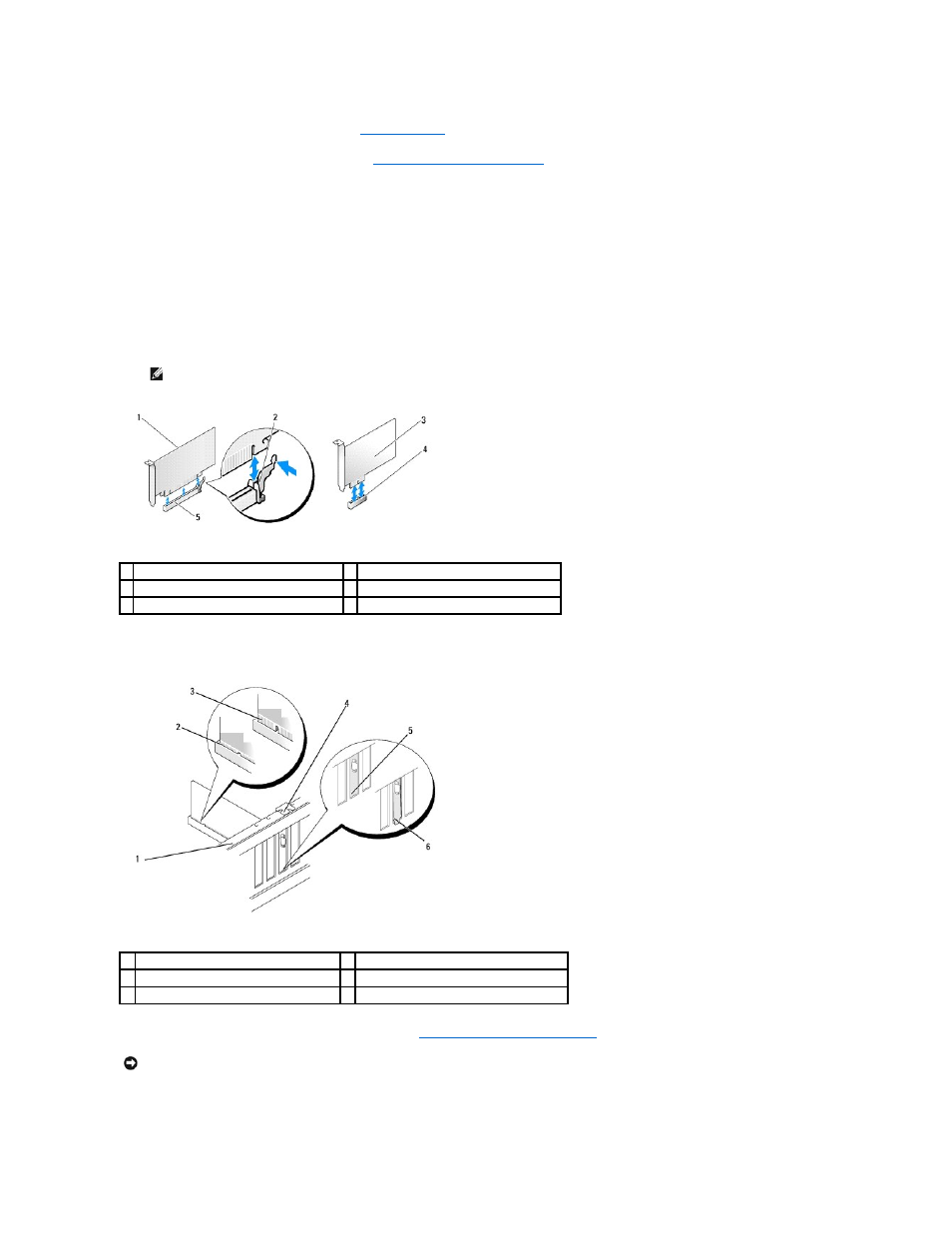

ПРИМЕЧАНИЕ . При установке платы PCI Express в разъем x16 убедитесь, что фиксирующий слот совмещен с фиксирующим выступом.
1 16-канальная плата PCI Express 2 лепесток крепления
3 1-канальная плата PCI Express 4 слот для 1-канальной платы PCI Express
5 слот для 16-канальной платы PCI Express
1 направляющая 2 плата, установленная до конца
3 плата, не установленная до конца 4 направляющая
5 скоба внутри слота 6 скоба, выходящая за пределы слота
ВНИМАНИЕ . Не прокладывайте кабели платы поверх или снизу плат . Если кабели проложены поверх плат, корпус компьютера может не
закрыться . Кроме того, это может повредить оборудование.
