Страница 19
4.
Отсоедините кабель
USB устройства FlexBay и кабель питания от тыльной стороны устройства чтения карт памяти и внутреннего разъема USB
(F_USB4) на системной плате (см.
Элементы системной платы
).
5.
Извлеките два винта
, фиксирующие устройство чтения карт памяти.
6.
Выдвиньте устройство чтения карт памяти с передней стороны компьютера
.
7.
Если обратная установка устройства чтения карт памяти не производится
, установите заглушку панели дисков. Смотрите раздел
установка заглушки панели дисков
8.
При установке нового устройства чтения карт памяти выполните следующие действия
.
a.
Извлеките заглушку панели дисков на
(см.
Обратная установка заглушки панели дисков
).
b.
Извлеките устройство чтения карт памяти из упаковки
.
9.
Осторожно вставьте устройство чтения карт памяти на место
, в слот FlexBay.
10.
Совместите резьбовые отверстия устройства чтения карт памяти с резьбовыми отверстиями
FlexBay.
11.
Затяните два винта для фиксации устройства чтения карт памяти
.
12.
Подключите кабель
USB FlexBay к тыльной стороне устройства чтения карт памяти и внутреннему разъему USB (F_USB4) на системной плате (см.
Элементы системной платы
).
13.
Установите переднюю панель
(см.
Замена передней панели
).
14.
Установите крышку корпуса
(см.
Установка крышки корпуса компьютера
).
15.
Подключите компьютер и устройства к электросети и включите их
.

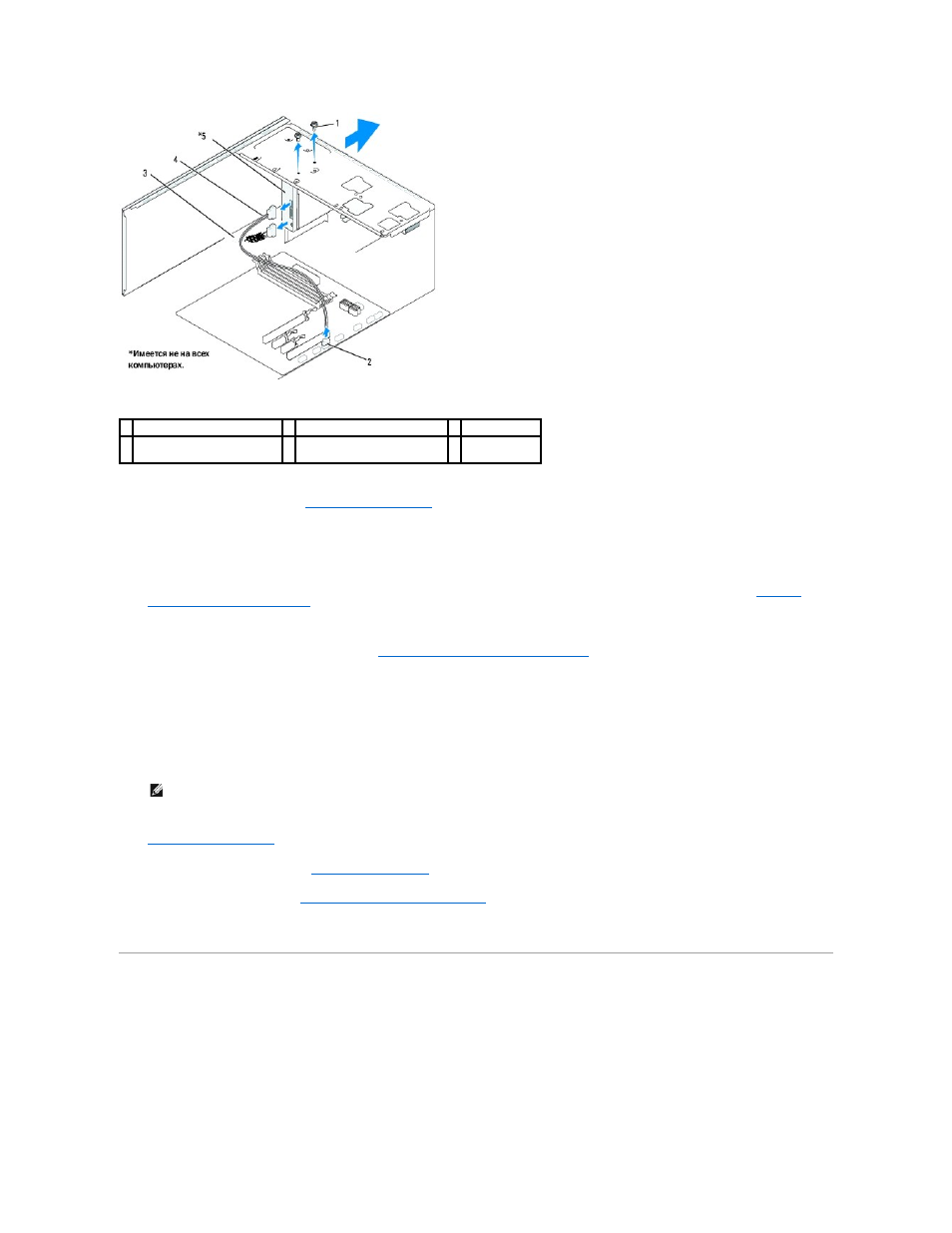

Извлечение отрывной металлической платы
FlexBay
1 специальные винты (2)
2 разъем F_USB4
3 кабель питания
4 кабель USB устройства
FlexBay
5 устройство чтения карт
памяти
ПРИМЕЧАНИЕ
.
Перед подключением кабеля
FlexBay убедитесь, что устройство чтения карт памяти установлено.
