Инструкция по эксплуатации Dell Inspiron 518 (Mid 2008)
Страница 42
Назад на страницу содержания

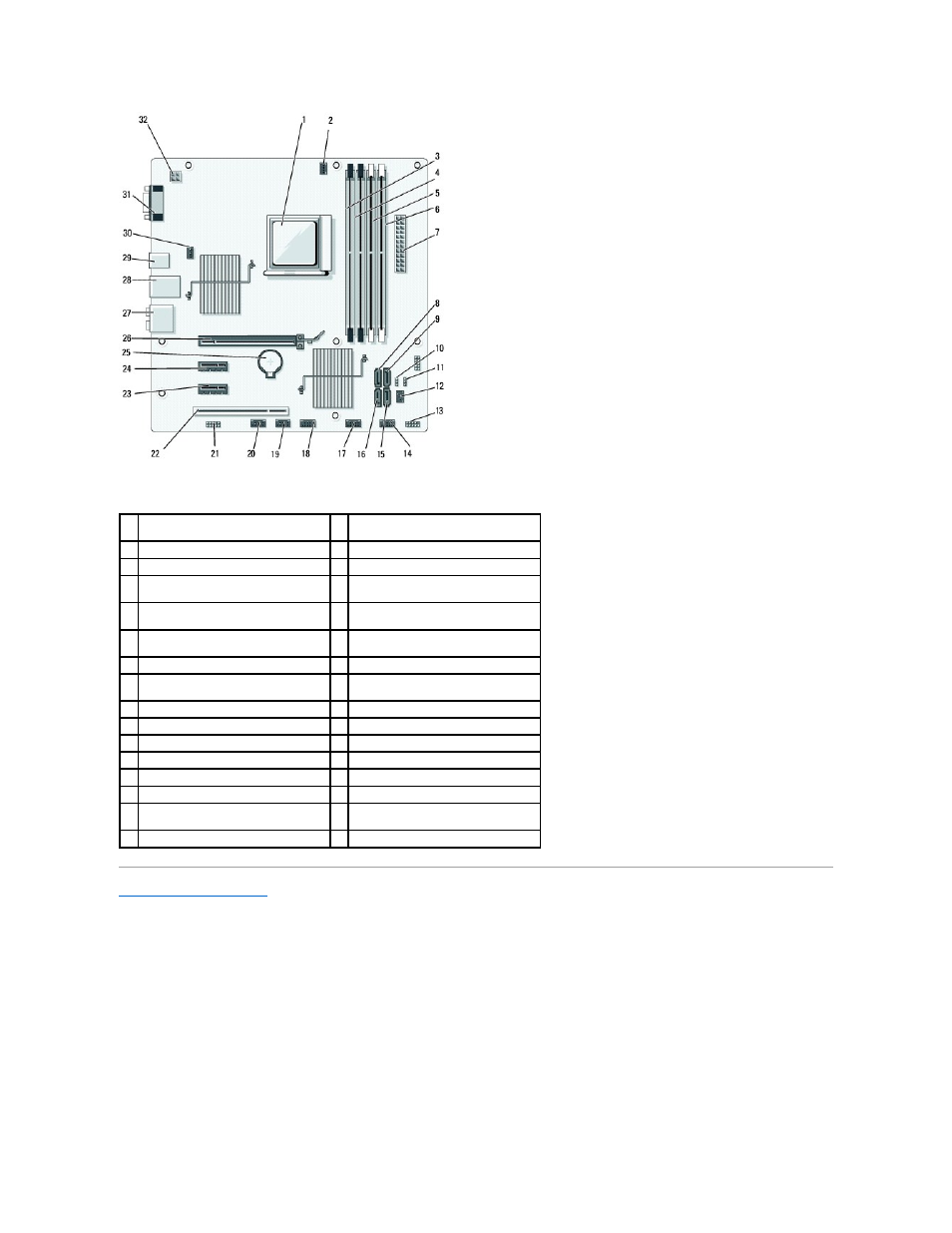

1
разъем процессора
(CPU)
2
разъем вентилятора процессора
(CPU_FAN)
3
разъем модуля памяти
(DIMM_4)
4
разъем модуля памяти
(DIMM_3)
5
разъем модуля памяти
(DIMM_2)
6
разъем модуля памяти
(DIMM_1)
7
основной разъем питания
(ATX_POWER)
8
разъем диска с последовательным
интерфейсом
serial ATA (SATA3)
9
разъем диска с последовательным
интерфейсом
serial ATA (SATA2)
10 перемычка CMOS (CLEAR CMOS)
11 перемычка защиты паролем
(CLEAR_PW)
12 разъем S/PDIF (SPDIF_OUT)
13 разъем передней панели (F_PANEL)
14 верхний разъем USB (F_USB2)
15 разъем диска с последовательным
интерфейсом
serial ATA (SATA1)
16 разъем диска с последовательным
интерфейсом
serial ATA (SATA0)
17 передний разъем USB (F_USB3)
18 передний разъем USB (F_USB1)
19 передний разъем FlexBay (F_USB4)
20 передний разъем 1394 (F_1394)
21 передний аудиоразъем (F_AUDIO)
22 разъем PCI (PCI 2.3)
23 разъем PCI Express x1 (PCIE_X1)
24 разъем PCI Express x1 (PCIE_X2)
25 гнездо батареи
26 разъем PCI Express x16 (PCIE_X16)
27 аудиоразъемы
28 2 разъема USB и 1 разъем LAN
29 2 разъема USB и 1 разъем IEEE 1394
30 разъем вентилятора корпуса
(CHASSIS_FAN)
31 видеоразъем (VGA)
32 питание для процессора (ATX_CPU)
