Установка системной платы
Руководство по обслуживанию Dell™ Inspiron™ 518/519
1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Извлеките все платы расширения из системной платы (см. Замена платы PCI/PCI Express ).
4. Снимите процессор и блок радиатора (см. Снятие процессора ).
5. Извлеките модули памяти (см. Установка модуля (е й) памяти ) и запишите, какой модуль памяти из какого гнезда был извлечен (для каждого
модуля ), чтобы установить модули памяти в те же гнезда после установки платы.
6. Отсоедините все кабели от системной платы .
7. Извлеките восемь винтов из системной платы .
8. Приподнимите и извлеките системную плату .
9. Правильно расположите системную плату , совместив отверстия для винтов на системной плате с отверстиями для винтов на корпусе.
10. Установите восемь винтов , которые крепят системную плату к корпусу.
11. Проложите кабели , извлеченные из системной платы.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности ,
прилагаемые к компьютеру . Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Не выполняйте следующие операции , если вы не знакомы с процедурами снятия и установки аппаратного оборудования.
Неправильное выполнение этих операций может привести к повреждению системной платы . Информацию о техническом обслуживании см. в
Кратком справочнике .
ПРЕДУПРЕЖДЕНИЕ . Радиатор процессора может очень сильно нагреваться при обычной работе . Чтобы к нему можно было прикасаться,
должно пройти определенное время после выключения компьютера .
ВНИМАНИЕ . Обратите особое внимание на то , как проложен и размещен каждый кабель, прежде чем его отсоединять, это позволит уверенно и
правильно проложить кабели . Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.

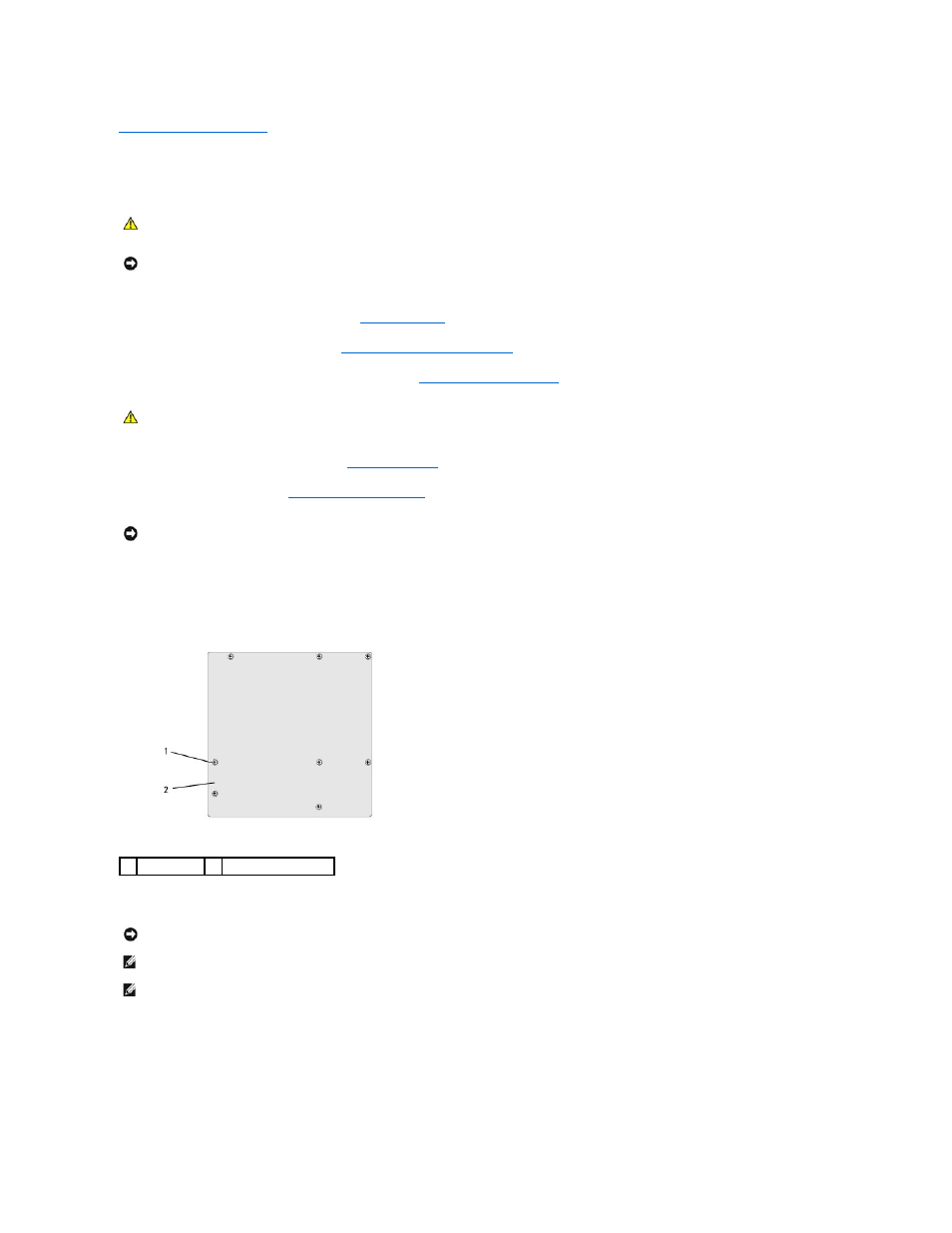

1 винты (8) 2 системная плата
ВНИМАНИЕ . При замене системной платы визуально сравните новую системную плату с существующей и убедитесь , что деталь годится для
использования .
ПРИМЕЧАНИЕ . Некоторые компоненты и разъемы на системной плате , устанавливаемой на замену, могут располагаться в других местах по
сравнению с соответствующими разъемами на существующей плате .
ПРИМЕЧАНИЕ . Настройки перемычки на новых системных платах предварительно установлены изготовителем .
