Dell Inspiron 518 (Mid 2008) - Инструкция (Страница 22)

1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Отсоедините кабель вентилятора процессора от разъема CPU_FAN на системной плате (см. Элементы системной платы ).
4. Осторожно отодвиньте все кабели , проложенные над вентилятором процессора и блоком радиатора.
5. Следуйте изложенным ниже инструкциям для замены вентилятора процессора и блока радиатора , с учетом конкретной модели компьютера.
Inspiron 518
a. Ослабьте четыре невыпадающих винта , фиксирующие вентилятор процессора и блок радиатора, и приподнимите блок, не допуская
перекосов .
b. Для повторной установки вентилятора процессора и блока радиатора совместите невыпадающие винты на вентиляторе процессора и
блоке радиатора с четырьмя металлическими выступами
, имеющими резьбовые отверстия, на системной плате.
c. Затяните четыре невыпадающих винта .
Inspiron 519
a. Поверните прижимной рычаг на 180° против часовой стрелки для снятия фиксации зажимной скобы на выступе крепления .
b. Разблокируйте зажимную скобу на выступе крепления с противоположной стороны .
c. Аккуратно поверните блок радиатора вверх и извлеките его из компьютера . Положите блок радиатора на его верхнюю поверхность
таким образом , чтобы термическая смазка была обращена вверх.

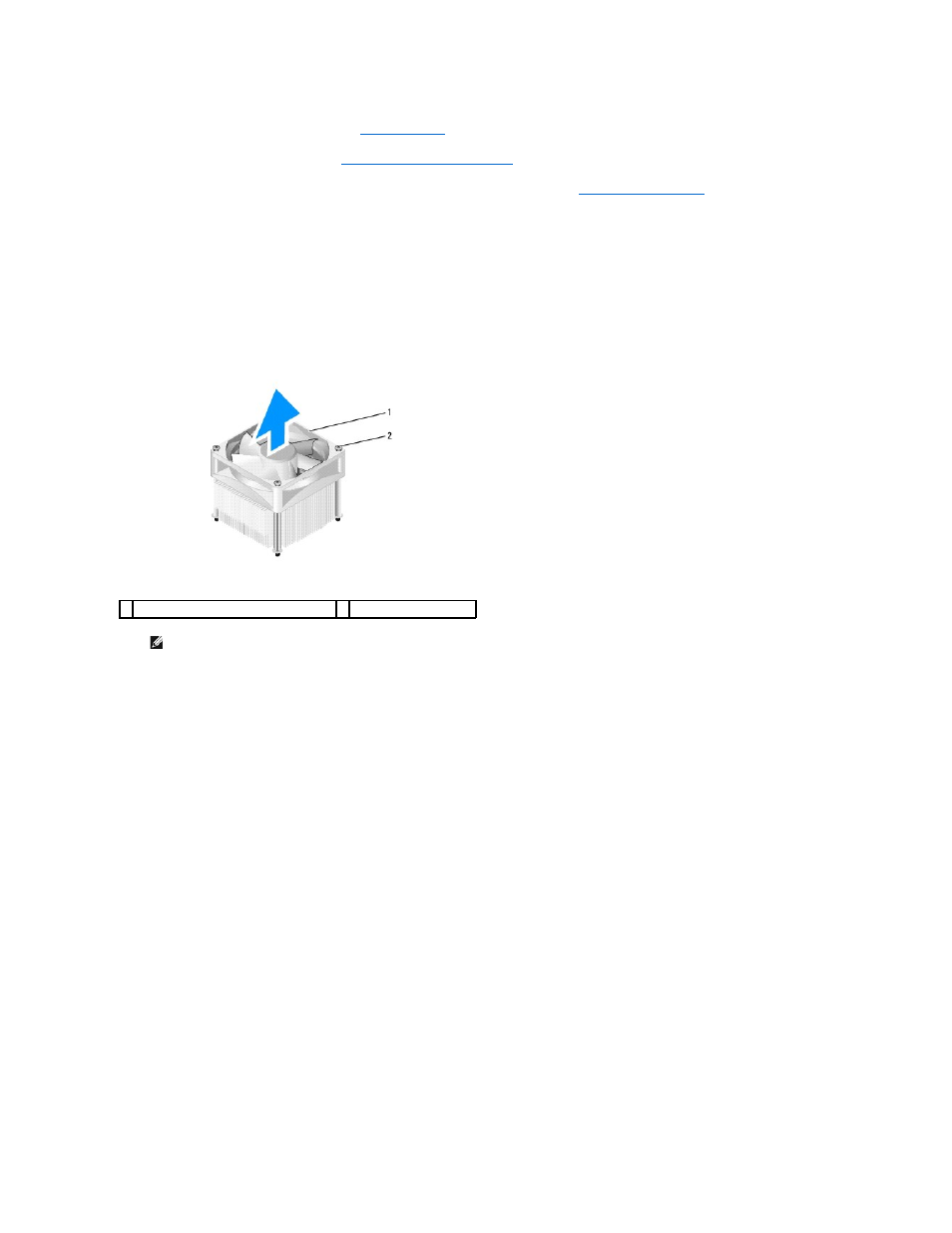

1 вентилятор процессора и блок радиатора 2 невыпадающие винты (4)
ПРИМЕЧАНИЕ . Вентилятор процессора и блок радиатора вашего компьютера могут выглядеть несколько иначе , чем показано на
иллюстрации выше .
