Инструкция по эксплуатации Dell Inspiron 518 (Mid 2008)
Страница 23
d.
Поместите блок радиатора и вентилятора на крепление блока радиатора
.
e.
Убедитесь
, что обе зажимные скобы совмещены с двумя выступами крепления.
f.
Удерживая блок радиатора и вентилятора на месте
, поверните прижимной рычаг на 180° по часовой стрелке для фиксации блока
радиатора и вентилятора
.
6.
Подсоедините кабель вентилятора процессора и блока радиатора к разъему
CPU_FAN на системной плате (см.
Элементы системной платы
).
7.
Установите крышку корпуса на место
(см. раздел
Установка крышки корпуса компьютера
).
8.
Подключите компьютер и устройства к электросети и включите их
.
Назад на страницу содержания

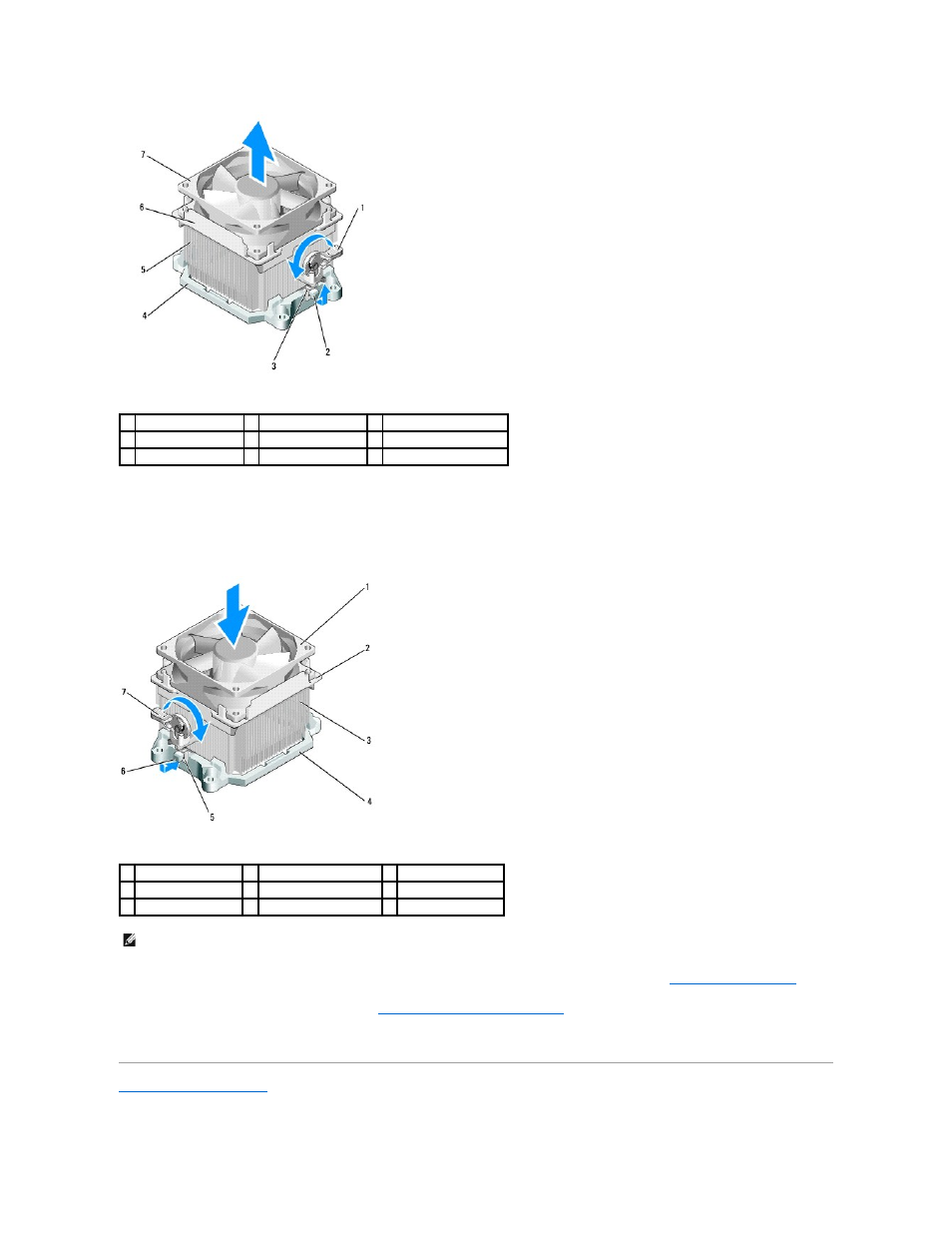

1 прижимной рычаг
2 выступ крепления
3 зажимная скоба
4 крепление
5 радиатор
6 крышка вентилятора
7 вентилятор
1 вентилятор
2 крышка вентилятора
3 радиатор
4 крепление
5 зажимная скоба
6 выступ крепления
7 прижимной рычаг
ПРИМЕЧАНИЕ
.
Убедитесь
, что вентилятор процессора и блок радиатора установлены правильно и надежно.
