Модуль камеры
Руководство по обслуживанию компьютера Dell™ XPS™ L511z
Извлечение модуля камеры
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
3.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
4.
Следуйте инструкциям
, описанным в
Шаг
5
-
Шаг
16
в разделе
Извлечение системной платы
.
5.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
6.
Снимите лицевую панель дисплея
(см. раздел
Снятие лицевой панели дисплея
).
7.
Снимите панель дисплея
(см. раздел
Снятие панели дисплея
).
8.
Отсоедините кабель камеры от разъема на модуле камеры
.
9.
Осторожно приподнимите модуль камеры и снимите с задней крышки дисплея
.
Установка модуля камеры
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Подсоедините кабель камеры к соответствующему разъему на модуле камеры
.
3.
С помощью направляющих штырей установите модуль камеры на заднюю крышку дисплея
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
начальной странице раздела
, посвященного соответствию нормативным требованиям: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

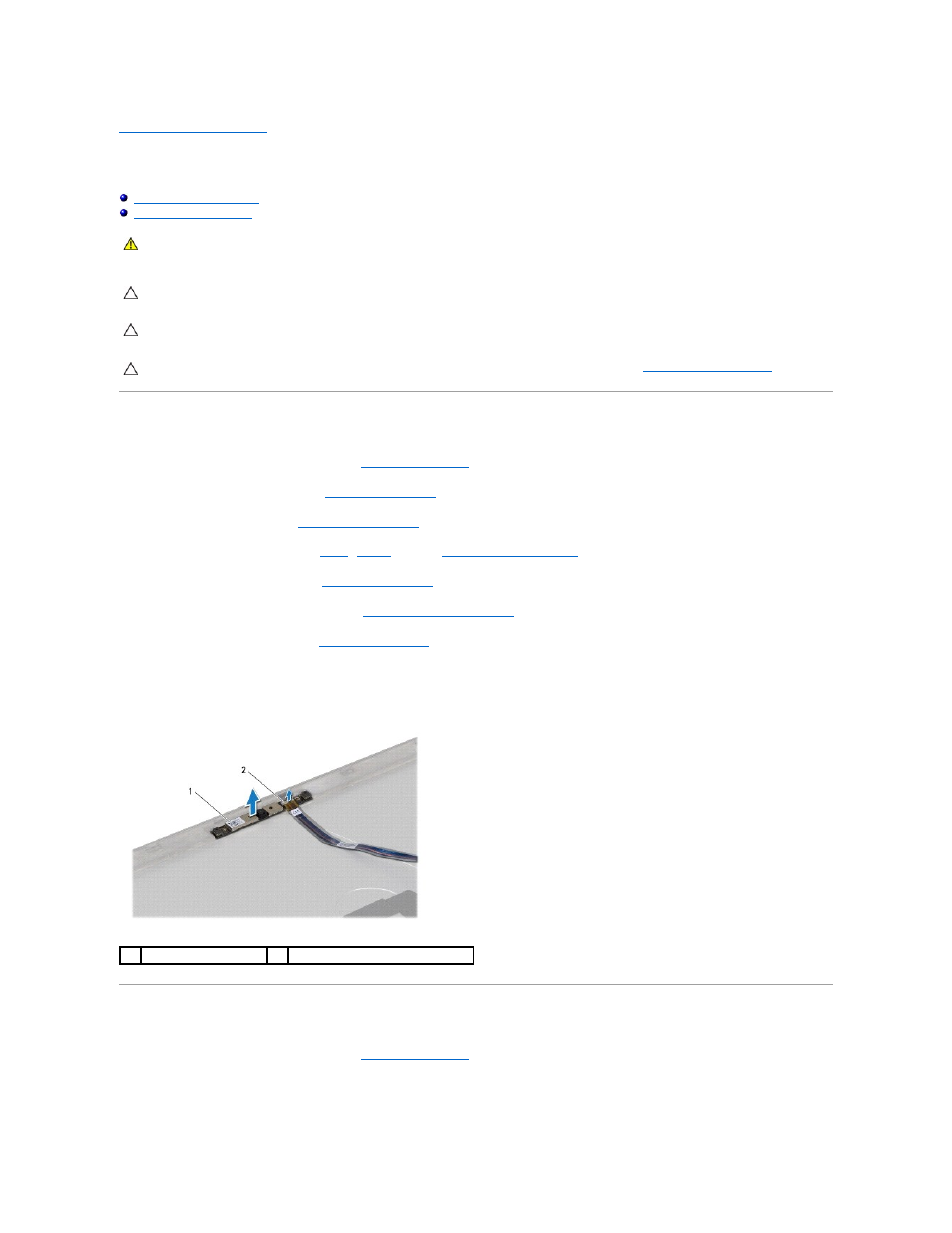

1
модуль камеры
2
разъем кабеля камеры
