Разъем адаптера переменного тока
Руководство по обслуживанию компьютера Dell™ XPS™ L511z
Снятие разъема адаптера переменного тока
Установка разъема адаптера переменного тока
Снятие разъема адаптера переменного тока
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
3.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
4.
Извлеките батарейку типа «таблетка»
(см. раздел
Извлечение батарейки типа «таблетка»
).
5.
Выньте оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
6.
Запомните
, как уложен кабель разъема адаптера переменного тока, и извлеките кабель из направляющих.
7.
Отсоедините кабель разъема адаптера переменного тока от разъема на системной плате
.
8.
Выверните винт
, которым разъем адаптера переменного тока крепится к упору для рук в сборе.
9.
Приподнимите разъем адаптера переменного тока и снимите его с упора для рук в сборе
.
Установка разъема адаптера переменного тока
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
начальной странице раздела
, посвященного соответствию нормативным требованиям: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

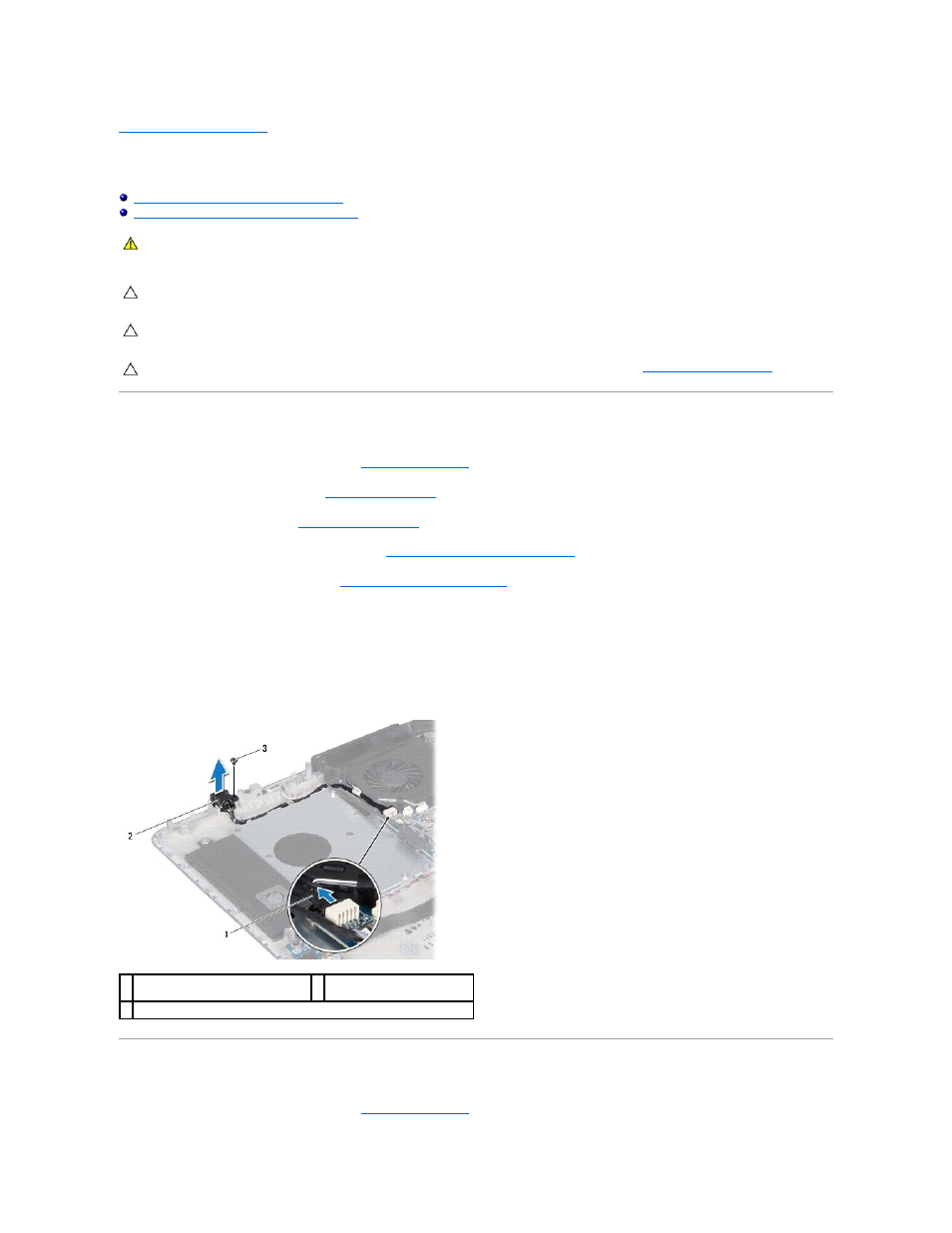

1 кабель разъема адаптера
переменного тока
2 разъем адаптера
переменного тока
3 винт
