13.
Выверните шесть винтов
, которыми системная плата крепится к упору для рук в сборе.
14.
Не прилагая чрезмерных усилий
, осторожно приподнимите системную плату и переверните ее.
15.
Отсоедините кабель жесткого диска и кабель платы индикатора состояния аккумулятора от соответствующих разъемов на системной плате
.

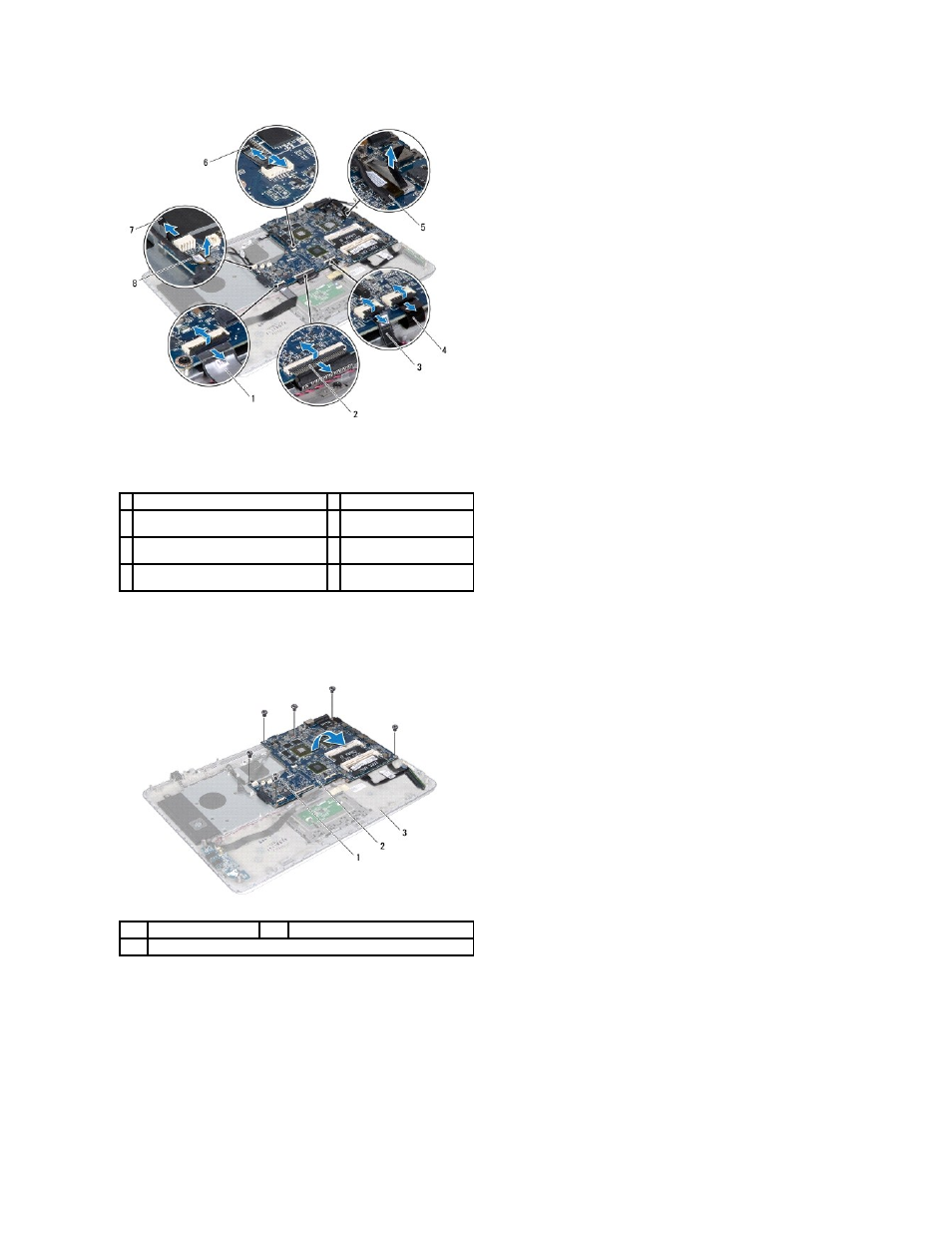

1 кабель звуковой платы
2 кабель клавиатуры
3 кабель сенсорной панели
4 кабель подсветки
клавиатуры
5 кабель дисплея
6 кабель платы кнопки
питания
7 кабель разъема адаптера переменного
тока
8 кабель камеры
1
винты
(6)
2
cистемная плата
3
упор для рук в сборе
