16. Приподнимите системную плату и снимите ее с упора для рук в сборе .
Установка системной платы
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Подсоедините кабель жесткого диска и кабель платы индикатора состояния аккумулятора к соответствующим разъемам на системной плате .
3. Установите системную плату на упор для рук в сборе .
4. Вверните обратно шесть винтов , которыми системная плата крепится к упору для рук в сборе.
5. Подсоедините кабель звуковой платы , кабель клавиатуры, кабель сенсорной панели, кабель подсветки клавиатуры, кабель дисплея, кабель
платы кнопки питания , кабель разъема адаптера переменного тока и кабель камеры к соответствующим разъемам на системной плате.
6. Установите на место радиатор (см. раздел Установка радиатора ).
7. Установите на место вентилятор (см. раздел Установка вентилятора ).
8. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
9. Установите на место батарейку типа «таблетка» (см. раздел Установка батарейки типа «таблетка» ).
10. Установите на место жесткий диск (см. раздел Установка жесткого диска ).
11. Установите на место мини -плату (см. раздел Установка мини -платы ).
12. Установите на место модуль (или модули) памяти (см. раздел Установка модуля (или модулей) памяти ).
13. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
14. Установите на место нижнюю крышку (см. раздел Установка нижней крышки ).
15. Установите на место любую заглушку или плату , извлеченную из устройства чтения карт памяти.
16. Включите компьютер .

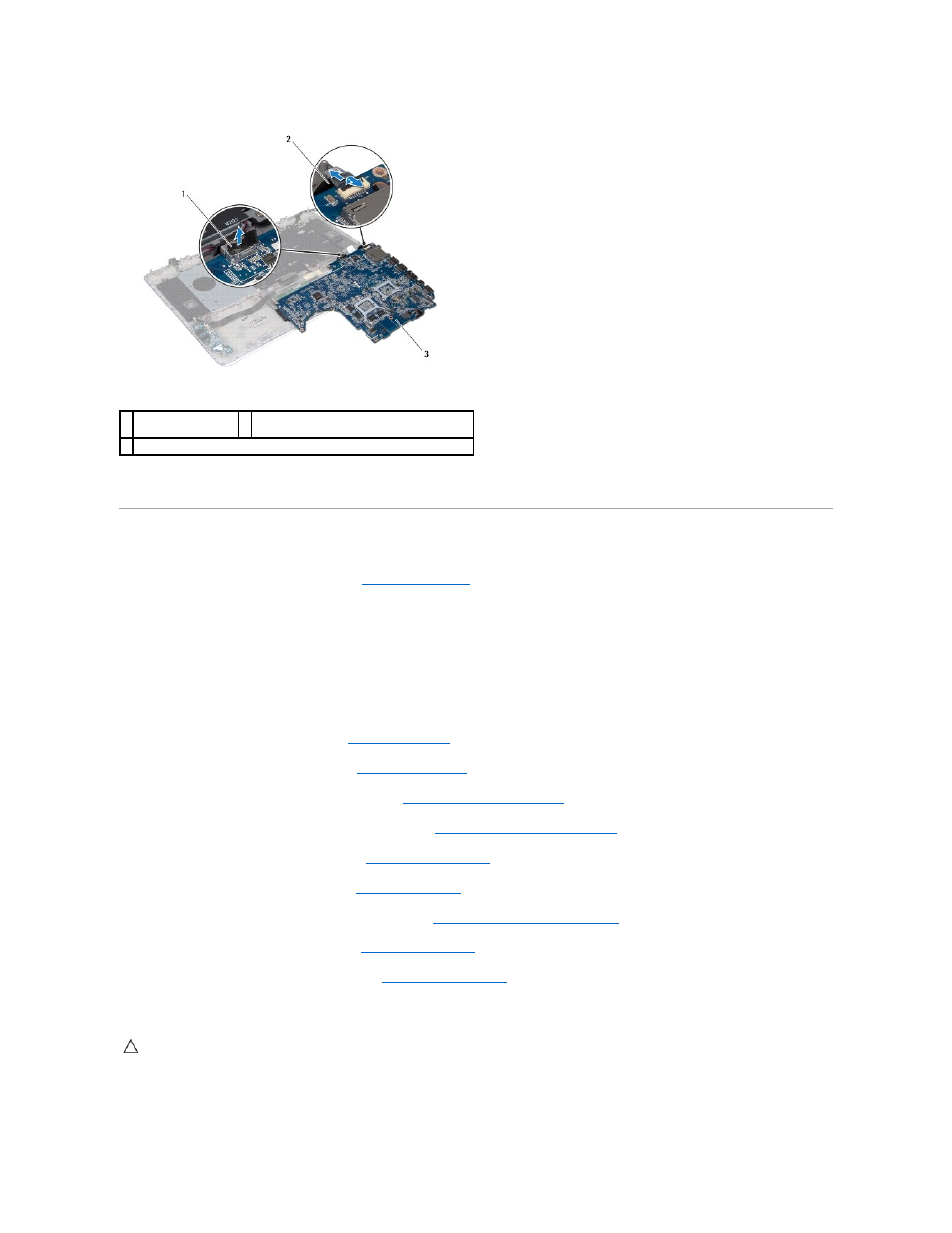

1 кабель жесткого
диска
2 кабель платы индикатора состояния
аккумулятора
3 cистемная плата
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
