Dell XPS 15Z (L511Z, Mid 2011) - Инструкция (Страница 35)

Установка мини -платы
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Выньте новую мини -плату из упаковки.

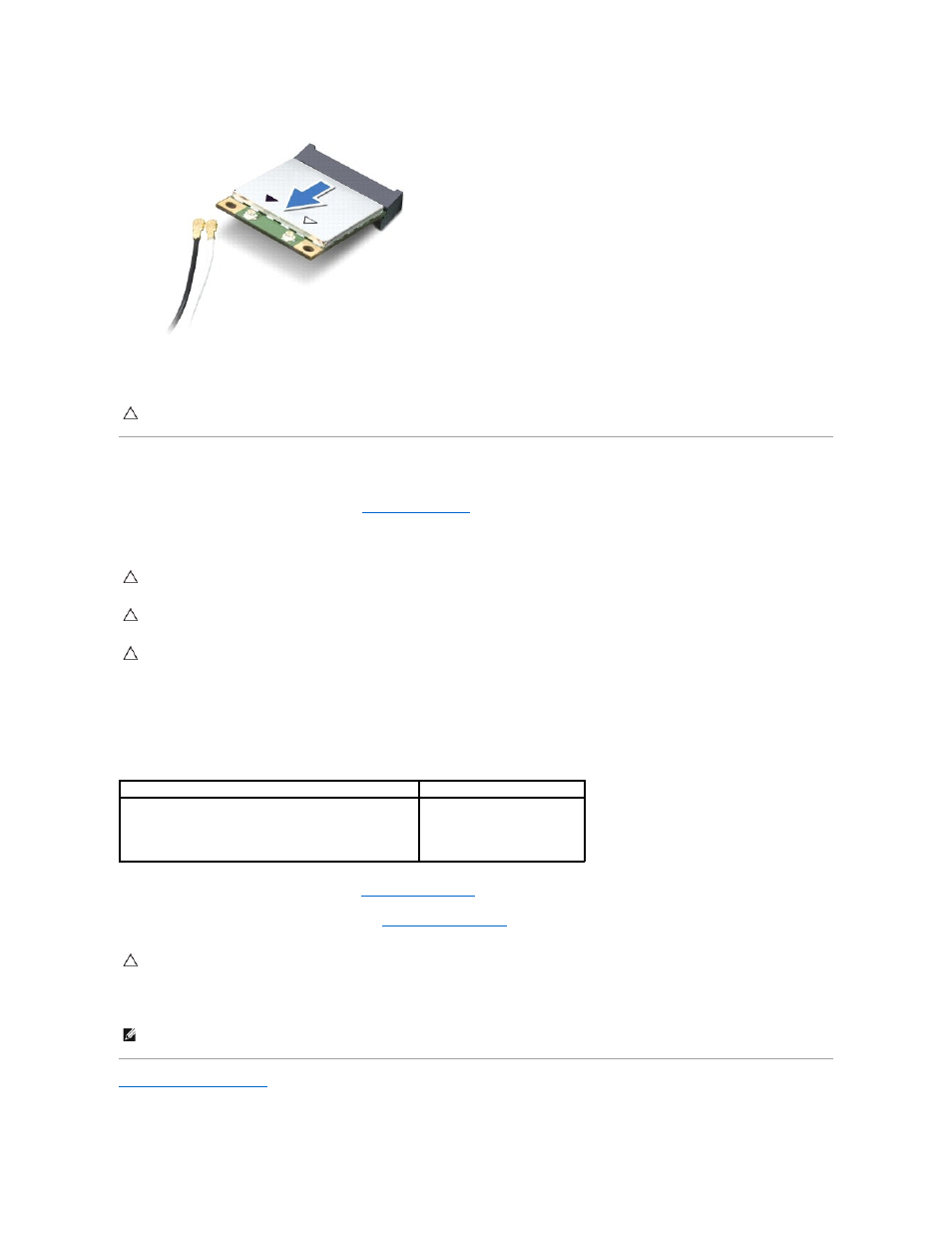

3. Вставьте разъем мини -платы под углом в 45 градусов в разъем на системной плате.
4. Нажмите на другой конец мини -платы, чтобы она встала в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
системной плате .
5. Подсоедините к устанавливаемой мини -плате соответствующие антенные кабели.
6. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
7. Установите на место нижнюю крышку (см. раздел Установка нижней крышки ).
8. Установите необходимые драйверы и утилиты для мини -платы.
Назад на страницу содержания
ВНИМАНИЕ . Храните вынутую мини -плату в защитной антистатической упаковке. Дополнительную информацию см. в разделе «Защита от
электростатического разряда» в указаниях по технике безопасности , прилагаемых к компьютеру.
ВНИМАНИЕ . Приложив небольшое усилие , осторожно установите плату на место. Если нажимать слишком сильно, можно повредить
разъем .
ВНИМАНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате , и измените направление установки платы.
ВНИМАНИЕ . Во избежание повреждения мини -платы не разрешается укладывать кабели под платой.
Разъемы на мини -плате Схема цветов антенных кабелей
WLAN + Bluetooth (2 антенных кабеля)
Основная сеть WLAN + Bluetooth (белый треугольник)
Вспомогательная сеть WLAN + Bluetooth (черный треугольник)
белый
черный
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
ПРИМЕЧАНИЕ . Если вы устанавливаете мини -плату, приобретенную не у компании Dell, вам понадобится установить соответствующие драйверы
и утилиты .
