Плата индикатора состояния аккумулятора
Руководство по обслуживанию компьютера Dell™ XPS™ L511z
Снятие платы индикатора состояния аккумулятора
Установка платы индикатора состояния аккумулятора
Снятие платы индикатора состояния аккумулятора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
3.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
4.
Выньте жесткий диск
(см. раздел
Извлечение жесткого диска
).
5.
Выверните винт
, которым плата индикатора состояния аккумулятора крепится к упору для рук в сборе.
6.
Не прикладывая чрезмерных усилий
, осторожно приподнимите плату индикатора состояния аккумулятора.
7.
Приподнимите защелку разъема и отсоедините кабель платы индикатора состояния аккумулятора от разъема на этой плате
.
Установка платы индикатора состояния аккумулятора
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
начальной странице раздела
, посвященного соответствию нормативным требованиям: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. На повреждения, причиной которых стало
обслуживание без разрешения компании
Dell, гарантия не распространяется.
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

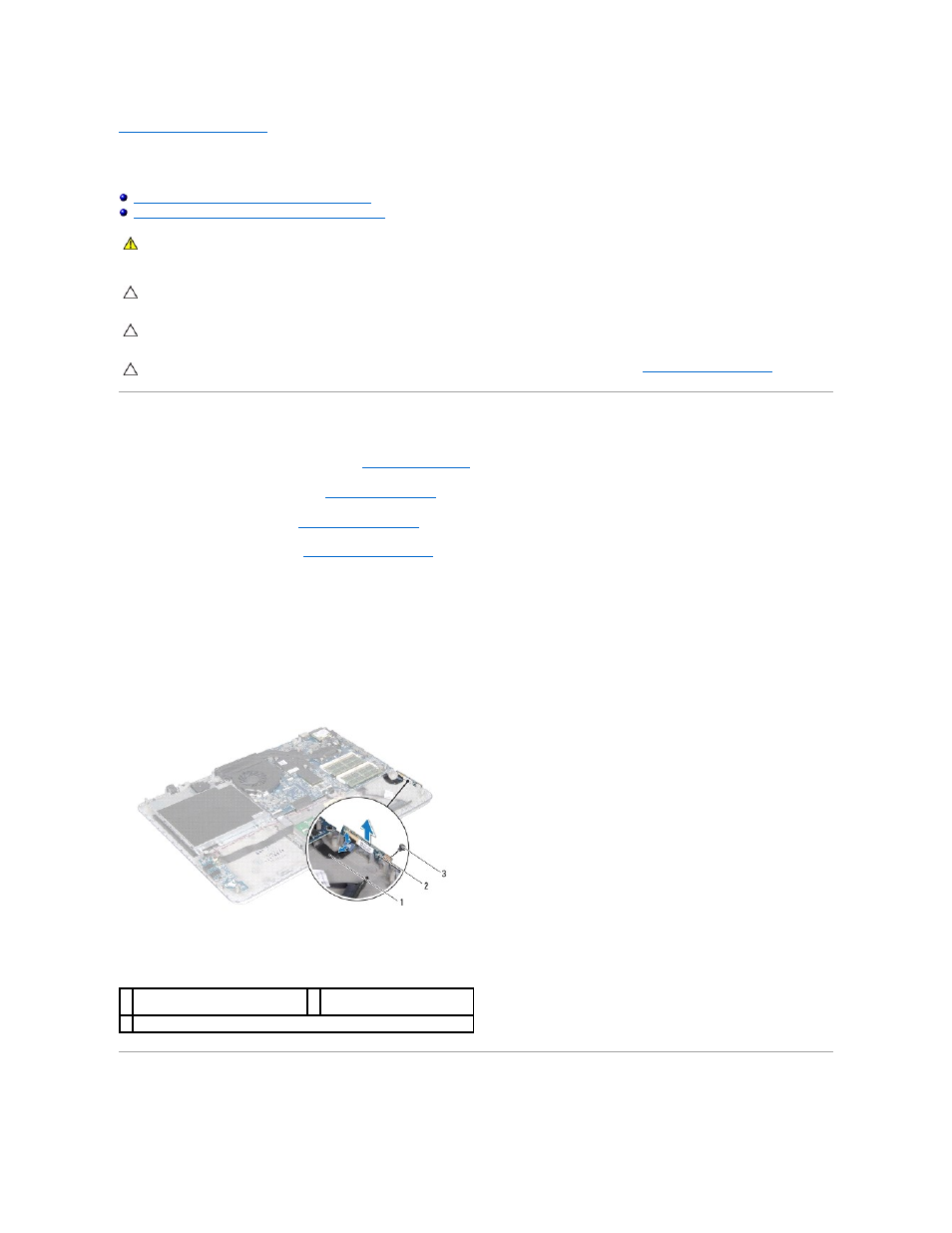

1 кабель платы индикатора
состояния аккумулятора
2 плата индикатора состояния
аккумулятора
3 винт
