Снятие дисплея в сборе |
55
Последовательность действий

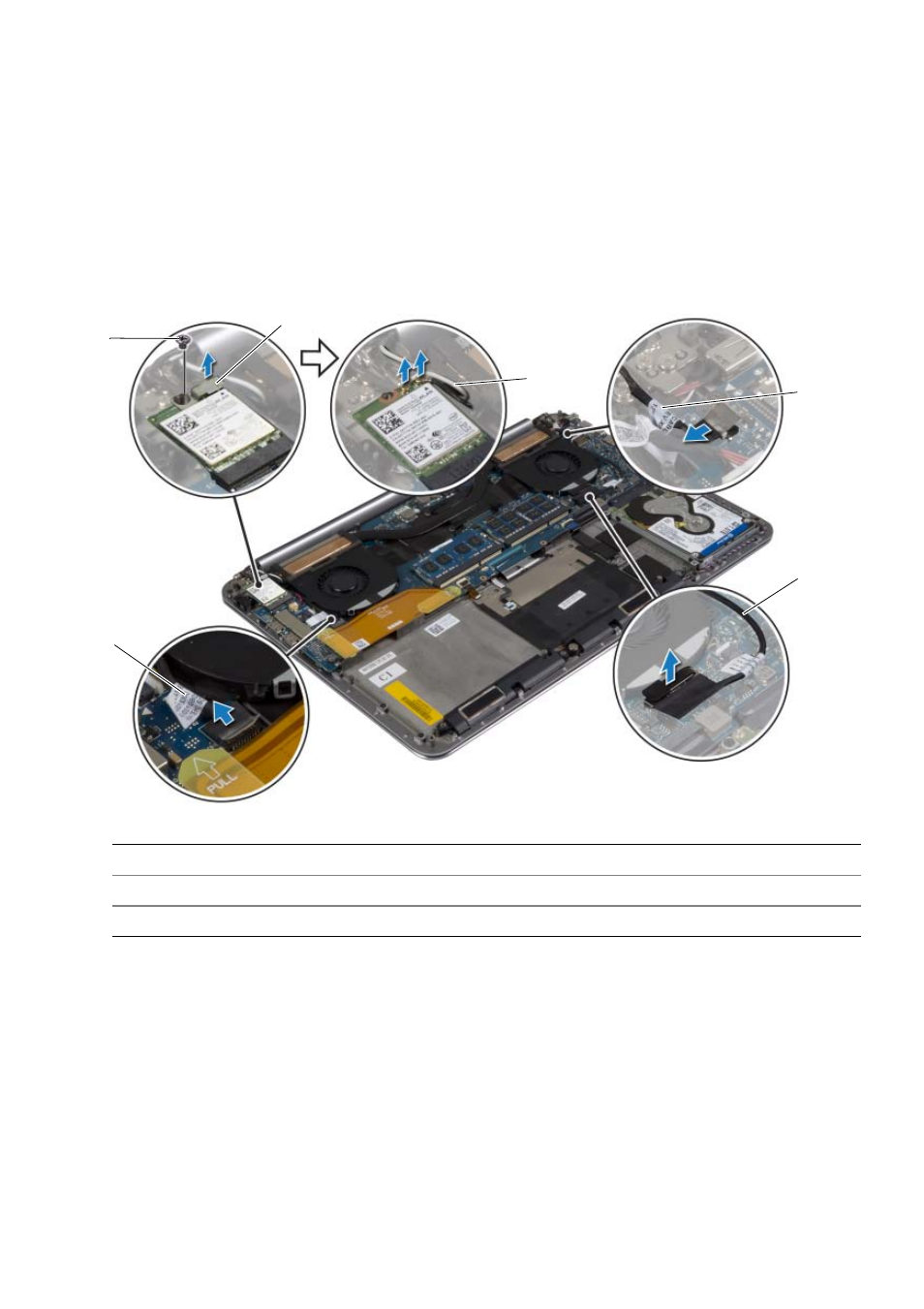

1 Выкрутите винт, которым скоба платы беспроводной сети и сама плата крепятся к упору
для рук в сборе.
2 Отсоедините антенные кабели от платы беспроводной связи.
3 Отсоедините от системной платы кабели сенсорной панели и дисплея.
4 Отсоедините кабель камеры от платы ввода вывода.
5 Извлеките кабели из направляющих желобков.
1
винт
2
скоба платы беспроводной сети
3
антенные кабели (2)
4
кабель сенсорного экрана
5
кабель дисплея
6
кабель камеры
1
3
4
5
6
2
