Снятие порта адаптера питания | 37
Снятие порта адаптера питания
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру «Перед
работой с внутренними компонентами компьютера» на стр. 7. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера» на стр. 9.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 16.
Последовательность действий
1 Отсоедините кабель разъема адаптера питания от системной платы.
2 Отсоедините кабель сенсорной панели от системной платы.
3 Извлеките кабель разъема адаптера питания из под крепления дисплея.
4 Выверните винт, которым разъем адаптера питания крепится к упору для рук в сборе.
5 Приподнимите разъем адаптера питания и снимите его с упора для рук в сборе.

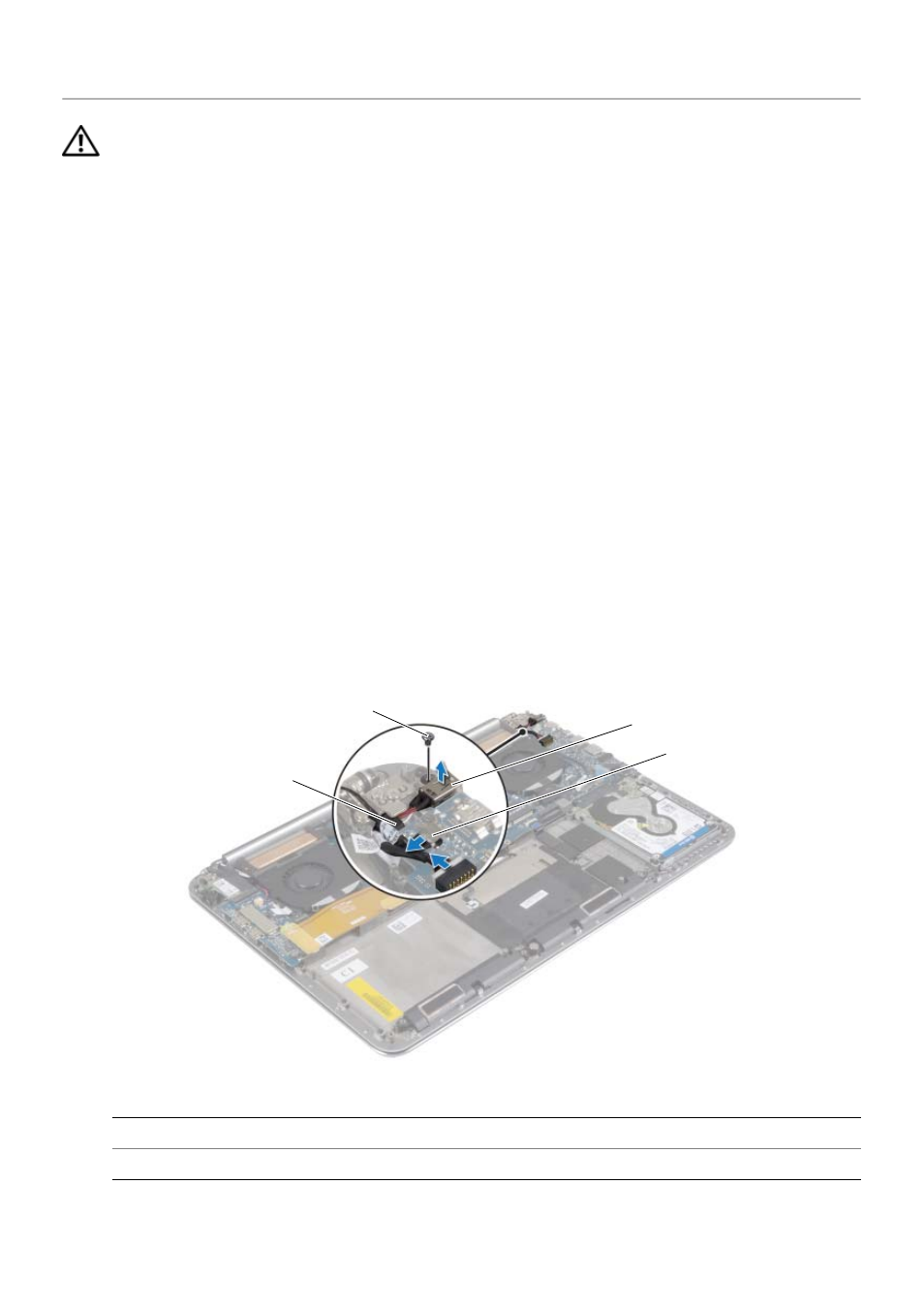

1 кабель порта адаптера питания 2 винт
3 порт адаптера питания 4 кабель сенсорного экрана
1
2
3
4
