18 | Извлечение платы NFC
Извлечение платы NFC
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру «Перед
работой с внутренними компонентами компьютера» на стр. 7. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера» на стр. 9.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативным требованиям: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 16.
Последовательность действий
1 Удалите клеящую пену с платы NFC и кабеля NFC.
2 Приподнимите защелки разъема и отсоедините кабель NFC и антенну от платы NFC.
3 С помощью пластиковой палочки подденьте плату NFC и высвободите ее из упора для
рук в сборе.

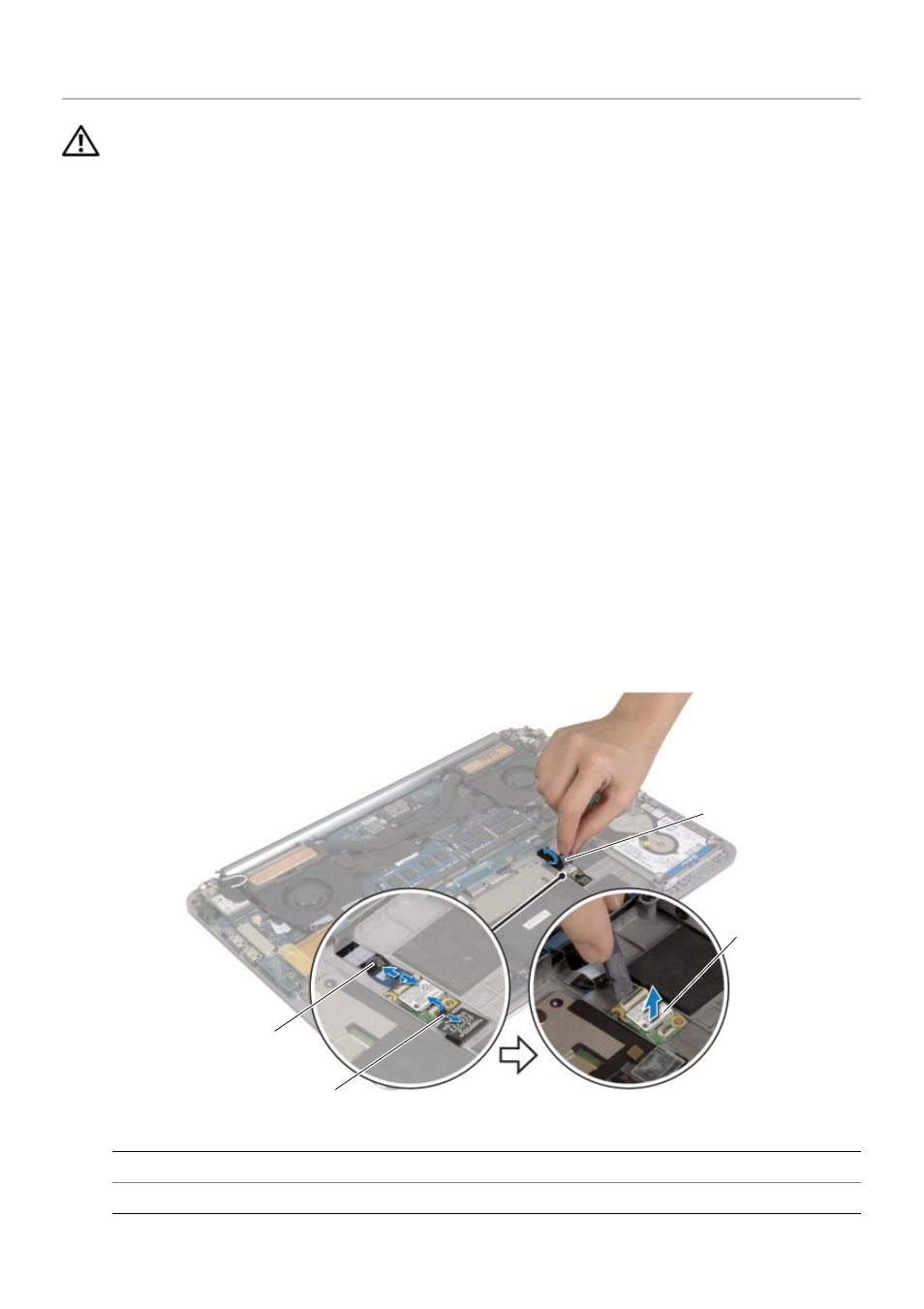

1 клеящая пена (2) 2 плата NFC
3 кабель антенны 4 кабель NFC
1
2
4
3
