| Извлечение
системной
платы
2 Отсоедините кабель динамиков, кабель жесткого диска и кабель адаптера питания от
разъемов на системной плате.
3 Используя приклеенные язычки, отсоедините от системной платы кабели сенсорной
панели и дисплея.
4 Приподнимите защелки разъема и отсоедините кабель подсветки клавиатуры, кабель
сенсорной панели, кабель NFC и кабель жесткого диска от системной платы.
5 Снимите ленту, поднимите защелку и отсоедините кабель клавиатуры от системной платы.

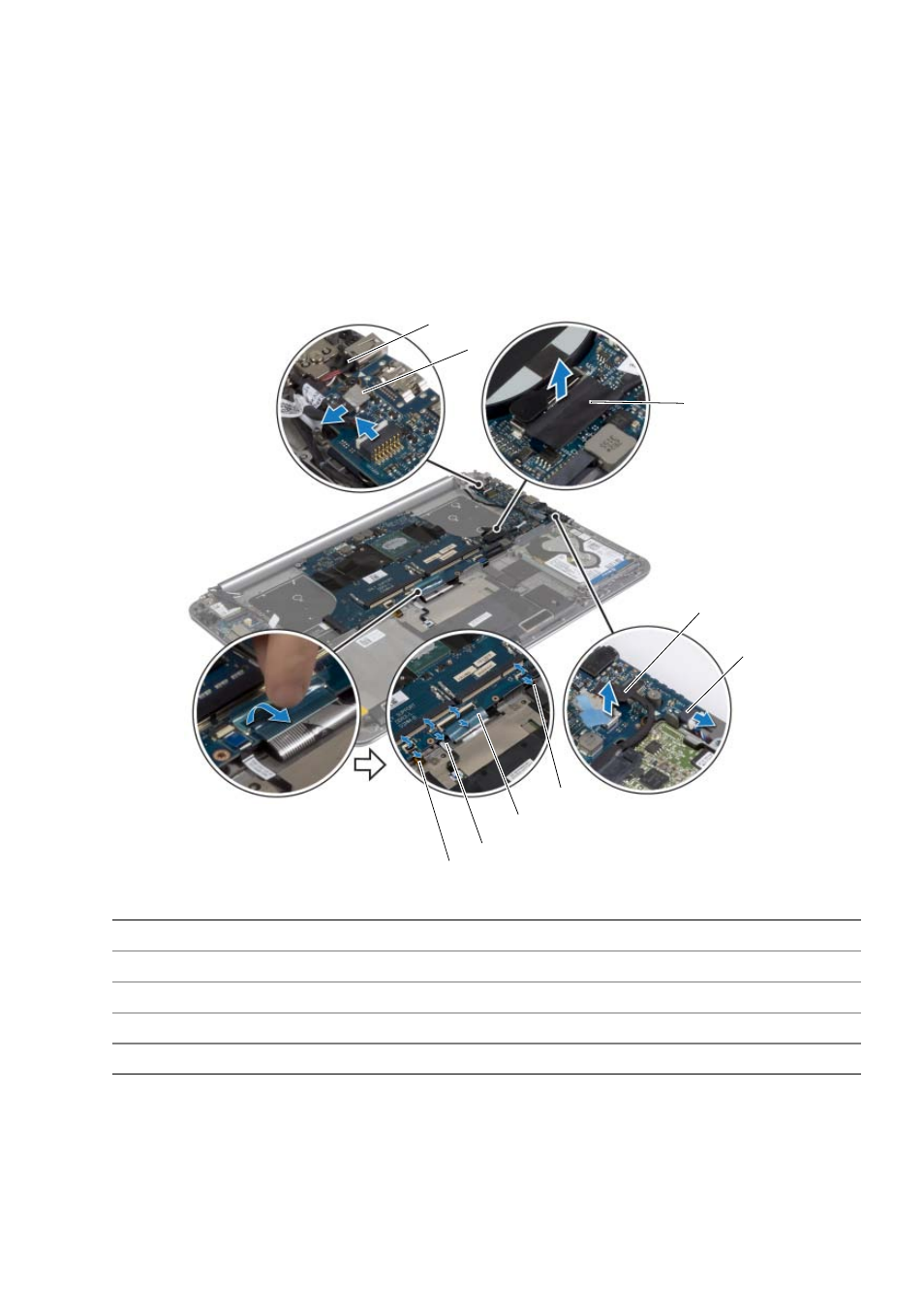

1
кабель порта адаптера питания
2
кабель сенсорного экрана
3
кабель дисплея
4
кабель жесткого диска
5
кабель динамика
6
кабель NFC
7
кабель клавиатуры
8
кабель сенсорной панели
9
кабель подсветки клавиатуры
1
2
3
4
5
6
7
8
9
