Извлечение динамиков, Предварительные действия, Последовательность действий – Инструкция по эксплуатации Dell XPS 15 (9530, Late 2013)
Страница 24
24
| Извлечение
динамиков
Извлечение динамиков
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру «Перед
работой с внутренними компонентами компьютера» на стр. 7. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера» на стр. 9.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 16.

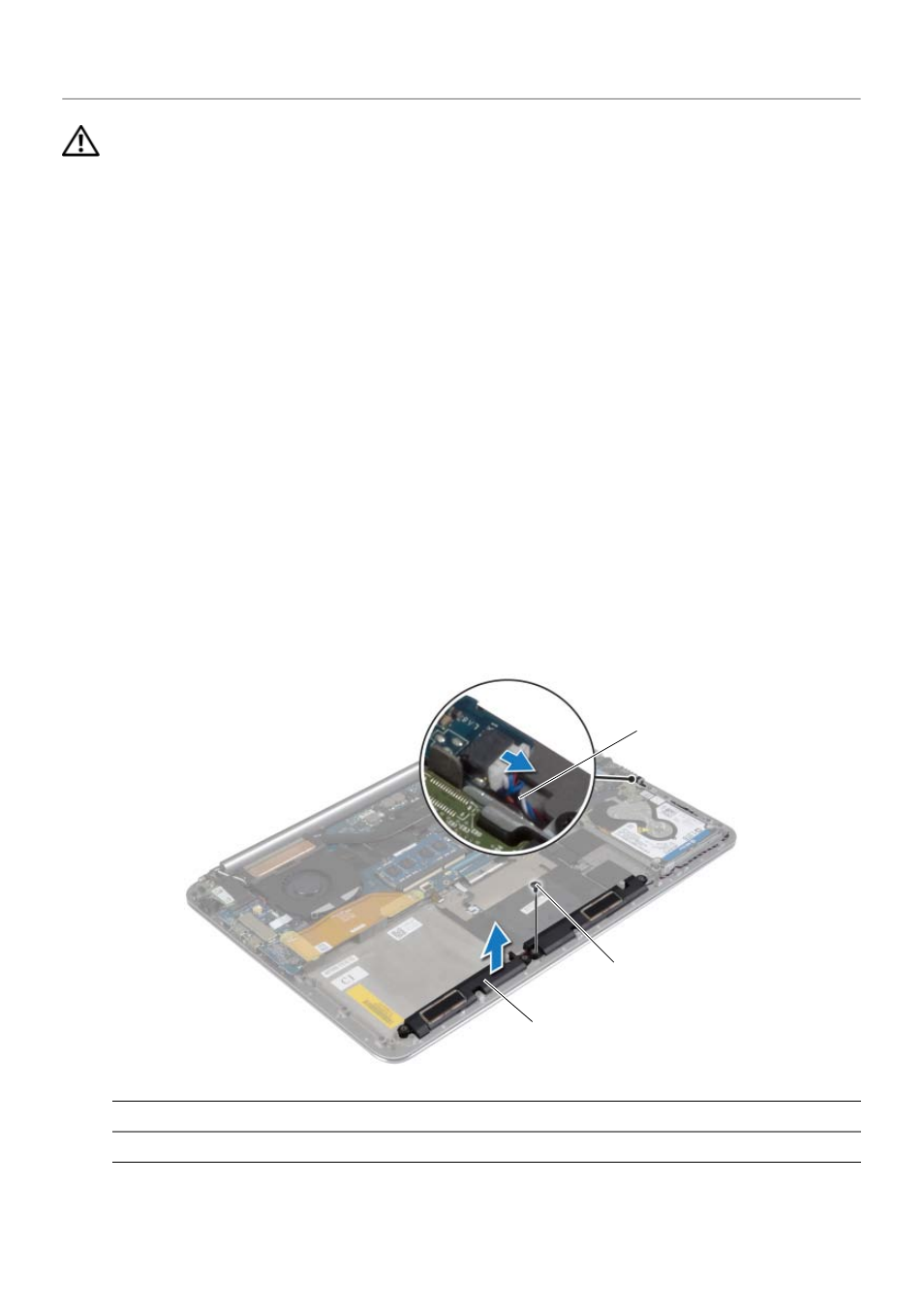

Последовательность действий
1 Отсоедините от системной платы кабель динамика.
2 Запомните схему прокладки кабеля динамиков и извлеките его из направляющих.
3 Выкрутите винт, которым динамики крепятся к упору для рук в сборе.
4 Снимите динамики вместе с кабелем динамиков с упора для рук в сборе.
1
кабель динамика
2
винт
3
динамики (2)
2
1
3
