Извлечение
блока
радиатора |
35
Извлечение блока радиатора
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру «Перед
работой с внутренними компонентами компьютера» на стр. 7. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера» на стр. 9.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 16.
Последовательность действий
ПРИМЕЧАНИЕ. Внешний вид блока радиатора и количество винтов может отличаться,
если был приобретен компьютер со встроенной графической платой.

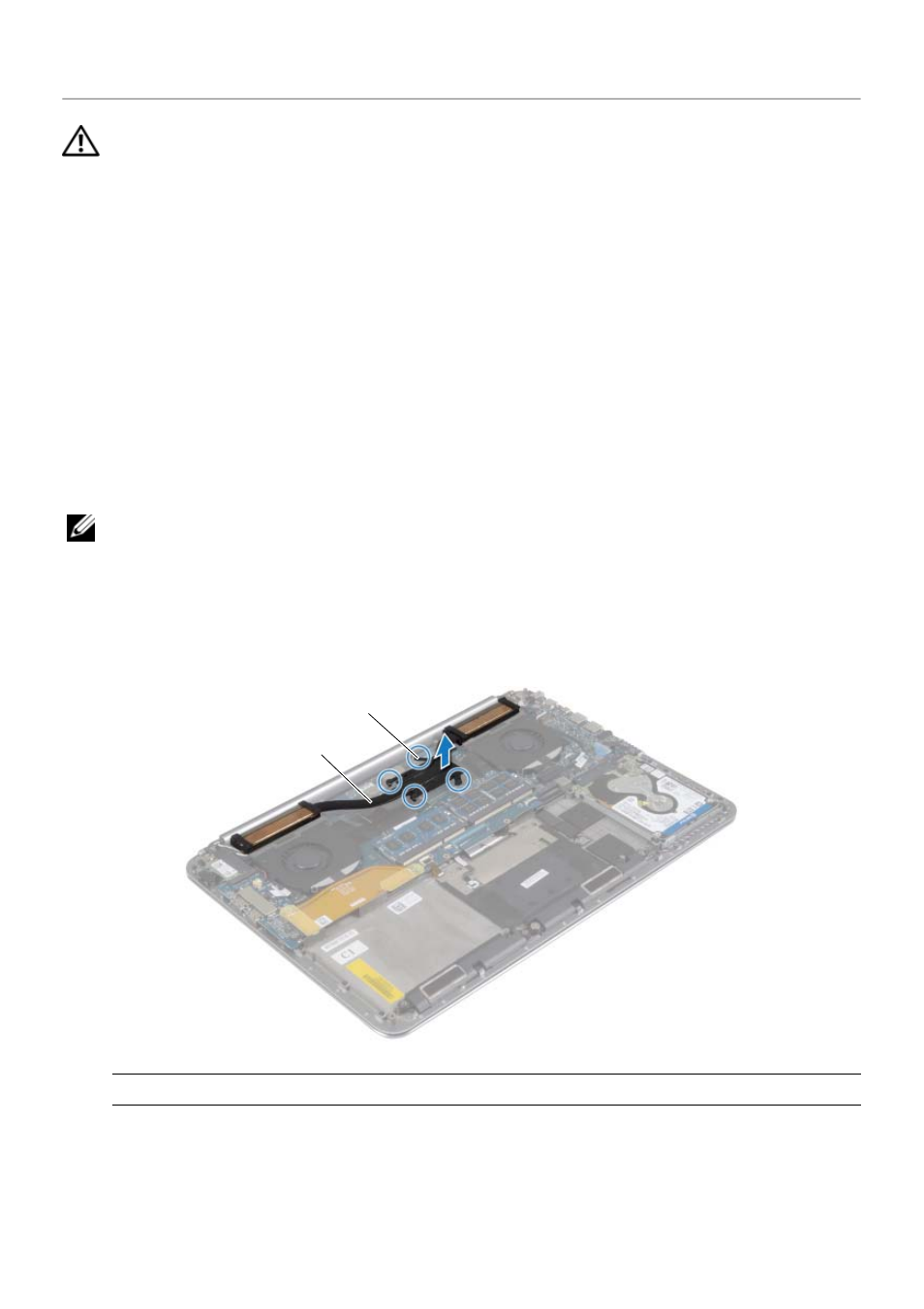

1 В последовательном порядке (указанном на блоке радиатора) ослабьте невыпадающие
винты, которыми блок радиатора крепится к системной плате.
2 Снимите блок радиатора с системной платы.
1
блок радиатора
2
невыпадающие винты (4)
1
2
