Обратная установка платы
WLAN/WiMax
1.
Вставьте плату в разъем с меткой
WLAN/WiMax.
2.
Слегка надавите на плату
, чтобы зафиксировать ее.
3.
Установите винт
M2 x 3 мм.
4.
Если на компьютере не установлена плата переключения радиоустройств
, подключите к устанавливаемой плате соответствующие антенные
кабели от дисплея в сборе
.
Если на ярлыке платы имеются два треугольника
(белый и черный), подключите белый антенный кабель к разъему с меткой «main» (основной)
(белый треугольник), а черный антенный кабель — к разъему с меткой «aux» (дополнительный) (черный треугольник). Зафиксируйте серый
антенный кабель с помощью крючка в основании в сборе рядом с платой
.
Если плата оснащена тремя разъемами
, белый антенный кабель подсоедините к разъему 1, черный антенный кабель — к разъему 2, а серый
антенный кабель —
к разъему 3.
Если на компьютере установлена плата переключения радиоустройств
, подсоедините к устанавливаемой плате соответствующие антенные
кабели
.
Если на ярлыке платы имеются два треугольника
(белый и черный), белый антенный кабель от дисплея в сборе подключите к разъему с меткой
«
main» (основной) (белый треугольник), а черный антенный кабель от платы переключения радиоустройств — к разъему с меткой
«
aux» (дополнительный) (черный треугольник).
Если плата оснащена тремя разъемами
, белый антенный кабель от дисплея в сборе подсоедините к разъему 1, а черный антенный кабель от
платы переключения радиоустройств —
к разъему 2. Отсоедините серый антенный кабель от разъема на правой стороне платы переключения
радиоустройств и подключите к разъему
3.
ВНИМАНИЕ
!
Разъемы сконструированы так
, чтобы обеспечить возможность только правильного подсоединения. Если при установке
чувствуется сопротивление
, проверьте разъемы на плате и системной плате и переориентируйте плату.
ВНИМАНИЕ
!
Чтобы избежать повреждения платы
WLAN или WiMax при установке, убедитесь, что под ней нет кабелей.
ВНИМАНИЕ
!
Плату
WLAN или WiMax необходимо вставлять только в разъем с меткой WLAN/WiMax.

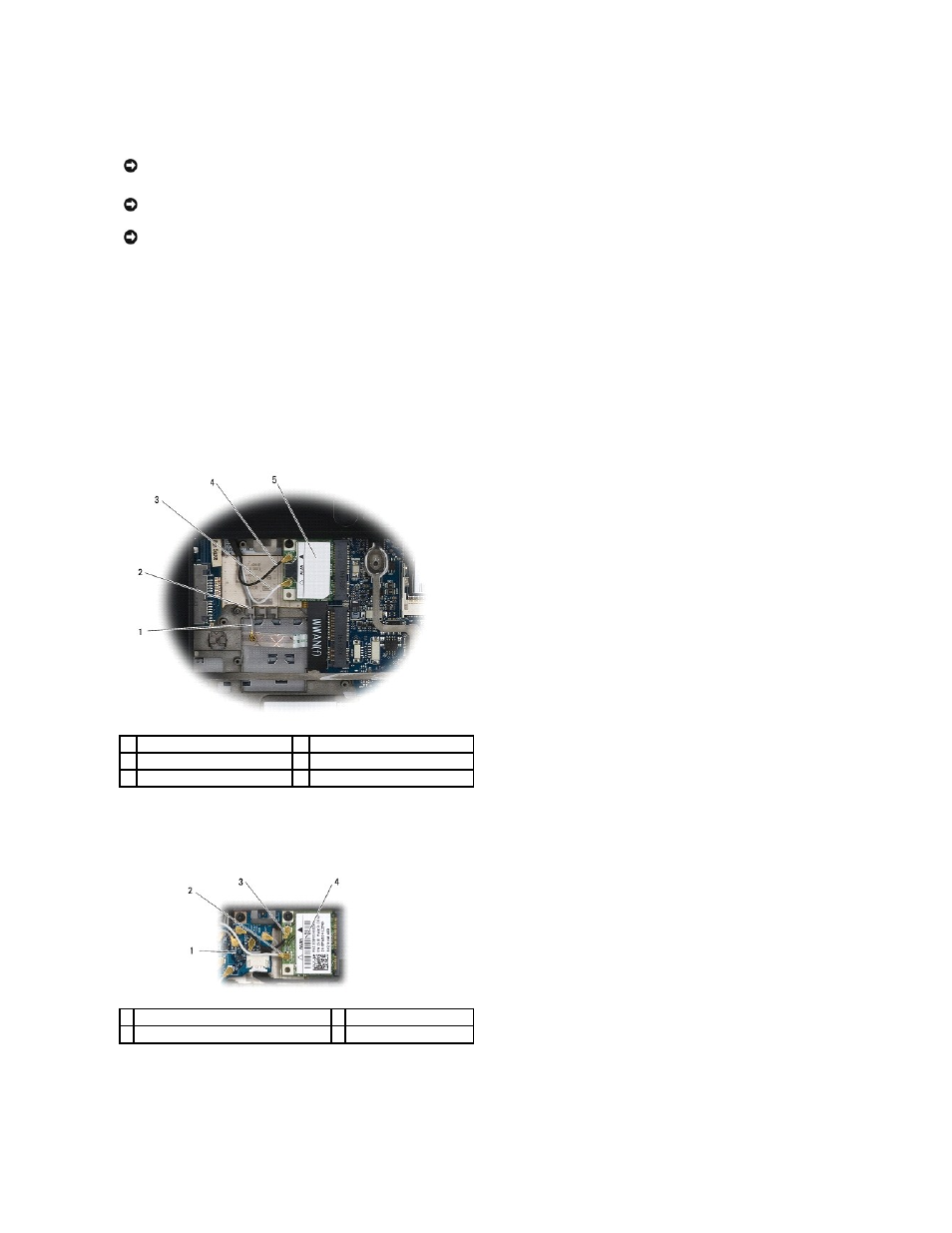

1
серый антенный кабель
2
крючок рядом с платой
3
белый антенный кабель
4
черный антенный кабель
5
плата
WLAN
1 плата переключения радиоустройств
2 белый антенный кабель
3 черный антенный кабель
4 плата WLAN
