16.
Отсоедините кабель правой платы ввода
-вывода от системной платы, аккуратно потянув за фиксирующую защелку разъема.
17.
Отсоедините кабель устройства для чтения смарт
-карт от системной платы, аккуратно потянув за фиксирующие защелки.
18.
Отсоедините кабели вентилятора и динамика от системной платы
.
19.
Выверните пять винтов
M2 x 3 мм, которыми системная плата в сборе крепится к основанию в сборе.

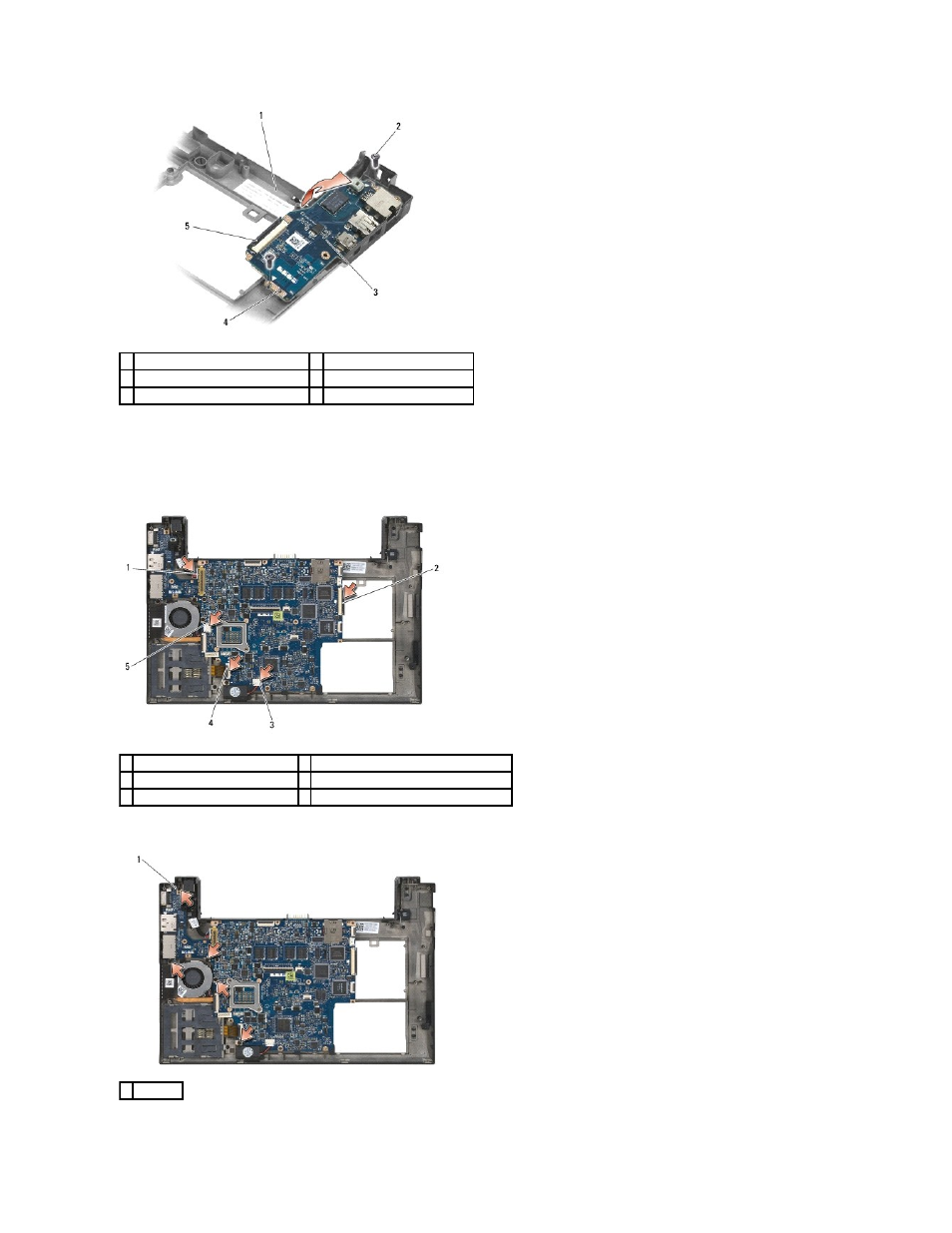

1 основание в сборе
2 винты (2)
3 правая плата ввода-вывода
4 направляющие штифты (2)
5 фиксирующая защелка разъема
1 кабель питания постоянного тока 2 кабель правой платы ввода-вывода
3 кабель динамика
4 кабель устройства для чтения смарт-карт
5 кабель вентилятора
1 винты (5)
