4.
Подсоедините кабели к плате переключения радиоустройств
.
Подсоедините антенные кабели к разъемам на задней левой стороне платы
, подключив серый кабель к разъему с меткой «G», а черный кабель к
разъему с меткой «
B».
Подсоедините кабели платы
Latitude ON к разъемам на передней левой стороне платы, подключив серый кабель к разъему с меткой «G», а
черный кабель к разъему с меткой «
B».
5.
Вставьте плату
WLAN/WiMax (см. раздел
Обратная установка платы
WLAN/WiMax
).
6.
Установите эксплуатационную панель
(см. раздел
Обратная установка эксплуатационной панели
).
7.
Следуйте процедурам
, приведенным в разделе
После работы на компьютере
.
Назад на страницу содержания

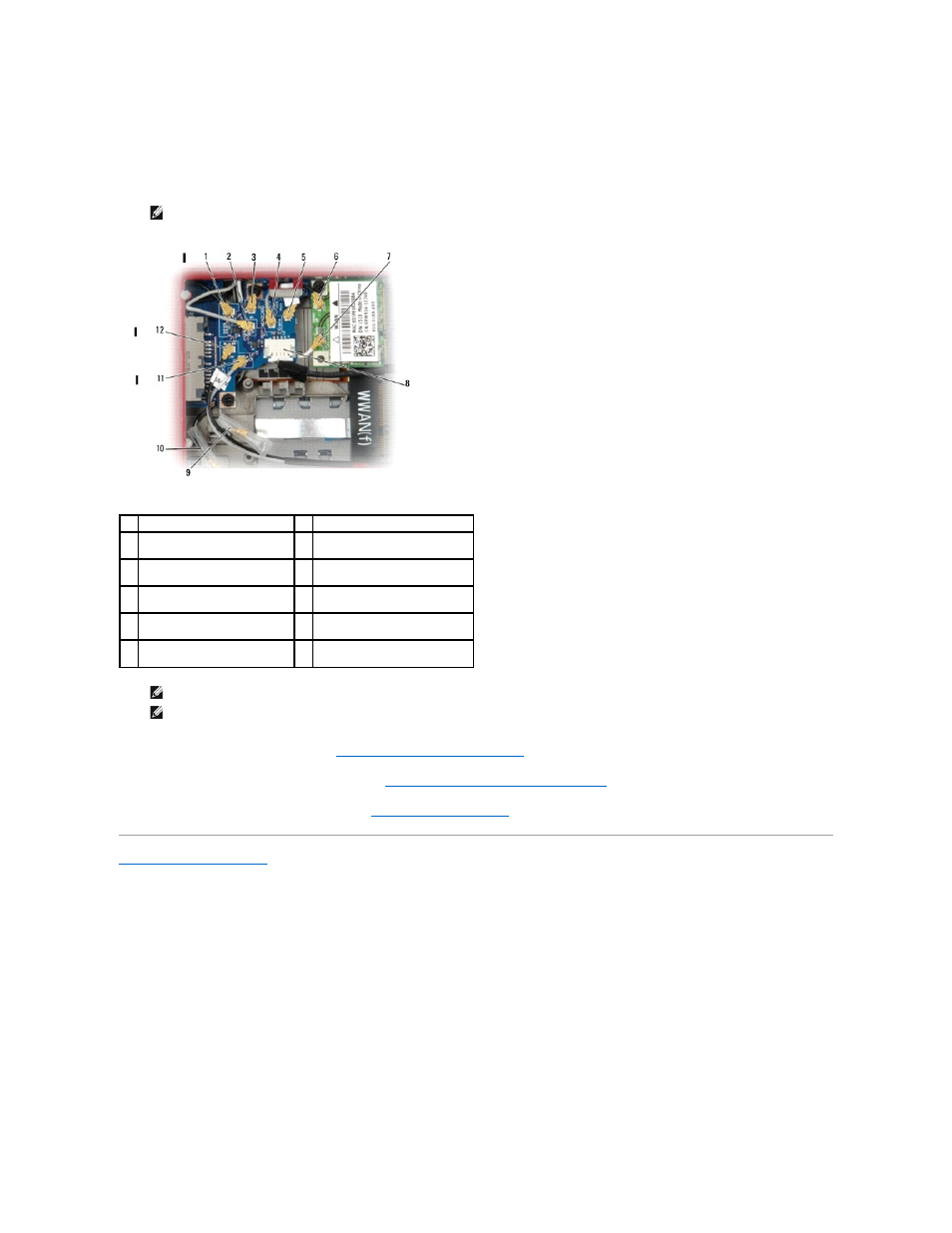

ПРИМЕЧАНИЕ
.
При обратном подключении соответствующих компонентов важно
, чтобы кабели соответствовали своим местам
подключения
.
1
черная антенна
WLAN (от ЖКД) 2
серая антенна
WLAN (от ЖКД)
3
черный кабель передатчика
WLAN
4
серый кабель передатчика
WLAN
5
держатель серой антенны
WLAN
6
мачта черной антенны
WLAN
7
белый кабель антенны
WLAN
(от ЖКД)
8
кабель питания
(от системной
платы
)
9
серая и белая антенна
WWAN
(от ЖКД)
10 черная и серая антенна WWAN
(от ЖКД)
11 серый кабель (от платы
Latitude ON)
12 черный кабель (от платы
Latitude ON)
ПРИМЕЧАНИЕ
.
Держатель серой антенны
WLAN используется как держатель, если плата WLAN не оснащена мачтой серой антенны.
ПРИМЕЧАНИЕ
.
Белая антенна
WLAN может быть проложена над или под RSB.
