Платы светодиодов
Dell™ Latitude™ E4200 Pуководство по обслуживанию
Снятие левой платы светодиодов
Установка на место левой платы светодиодов
Снятие правой платы светодиодов
Установка на место правой платы светодиодов
Снятие левой платы светодиодов
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку со светодиодными индикаторами
(см. раздел
Снятие крышки со светодиодными индикаторами
).
3.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
4.
Выверните винт
M2 x 3 мм на левой стороне платы светодиодов.
5.
Сдвиньте плату светодиодов по направлению к передней части компьютера
, чтобы высвободить ее из выступов на упоре для рук.
6.
Отсоедините кабель от системной платы
, аккуратно потянув за фиксирующую защелку.
Установка на место левой платы светодиодов
1.
Удерживая плату светодиодов с кабелем в правой верхней стороне
, сдвиньте задний край платы, зажатый фиксаторами на упоре для рук.
2.
Подсоедините кабель к системной плате
, аккуратно нажав на фиксирующую защелку.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.

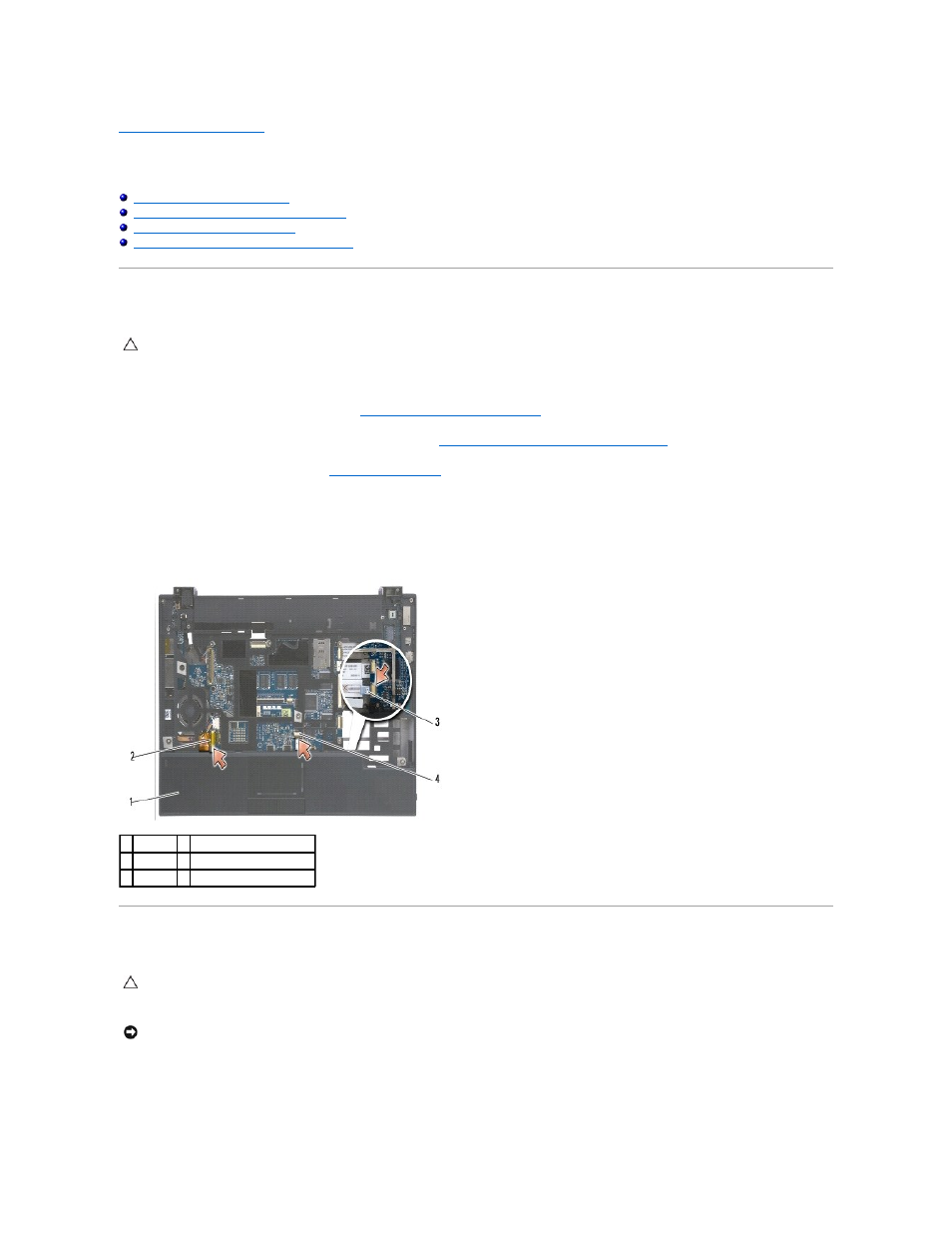

1 винт
2 левая плата светодиодов
3 выступы 4 упор для рук
5 кабель
6 фиксирующая защелка
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Перед установкой крышки со светодиодными индикаторами убедитесь
, что все кабели проложены правильно. Неправильная
прокладка кабелей может привести к их повреждению
.
