R E

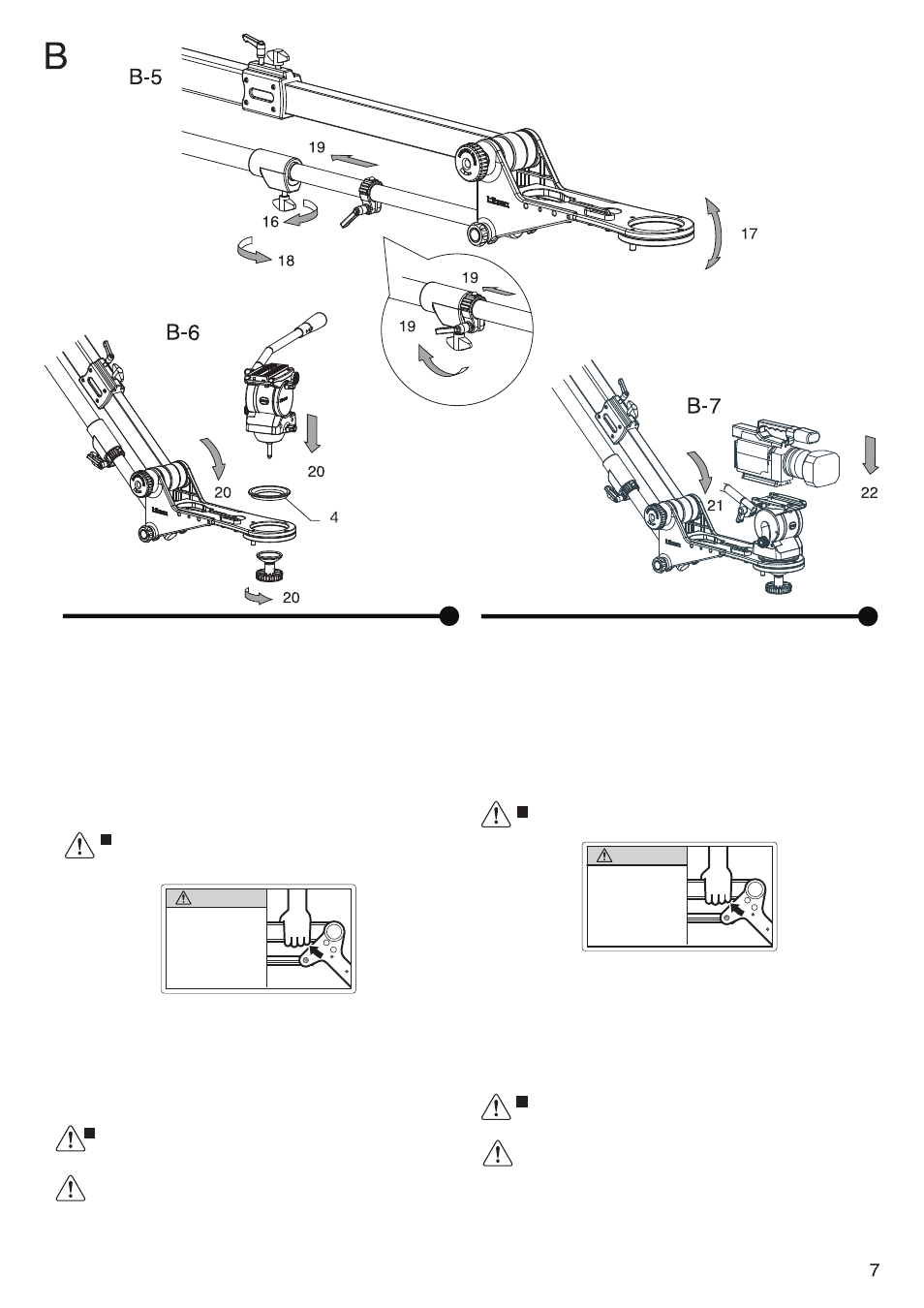

B-5 Регулировка уровня площадки для установки
головы
16 Ослабьте временно затянутый фиксатор внутреннего
опорного рычага.
17 Для регулировки уровня расположите площадку для
установки головы вертикально. Площадка оборудована
уровнем для более точной настройки.
18 Когда уровень отрегулирован, крепко затяните фиксатор
внутреннего опорного рычага.
19 Нажмите на рычаг блока безопасности в
противоположную сторону от фиксатора внутреннего
опорного рычага.
Когда будете задвигать внутреннюю стрелу, не
держите кран как показано ниже. Вы можете
прищемить и повредить пальцы.
B-6 Установка головки
20 Установите внутреннюю и основную стрелы на самое
низкое положение, чтобы не перевернулся штатив.
Установите голову на площадку.
*4 Используйте адаптер 75 мм для шаровой опоры
размером 75 мм.
B-7 Установка камеры
Максимально допустимая нагрузка, включая головку –
20 кг. Обратите внимание, что максимальная нагрузка
уменьшается по мере увеличения длины стрелы.
Убедитесь в том, чтобы не превысить максимально
допустимую нагрузку
21 Площадка для установки головы должна находиться в
нижнем положении.
22 Установите камеру на головку.
ВНИМАНИЕ
Не держите кран, как
показано на рисунке.
Это может привести
к повреждению рук.
B-5 Adjust the leveling of head mounting platform
16 Loosen the inner support arm lock that has been temporarily
fixed.
17 Move the head mounting platform vertically to adjust the
leveling. The head mounting platform is equipped with a
level for precise leveling.
18 If the leveling is achieved, tighten the inner support arm lock
securely.
19 Push the safety lock lever tightly against the inner support
arm lock. Tighten the safety lock lever securely.
When sliding the inner arm, do not hold the label attached
position as shown below. Fingers can get caught or pinched.
B-6 Mount the head
20 Lower the inner and main arms to the lowest position while
paying attention to the tripod not to fall over. Fix the head
on the platform in the same way as when the head is
usually mounted on a tripod.
*4 Use 75mm adapter inside for 75mm bowl head.
B-7 Mount the camera
Maximum load capacity is 20kg/44lb including the head.
However, the load capacity decreases as the inner arm
length is extended.
Make sure not to exceed the maximum load capacity.
21 Keep the head mounting platform to its lowest position.
22 Mount the camera onto the head.
Do not place hand or
fingers on this bar
during operation
CAUTION
*
