CAUTION CAUTION
Do not place hand or
fingers on this bar
during operation
R E

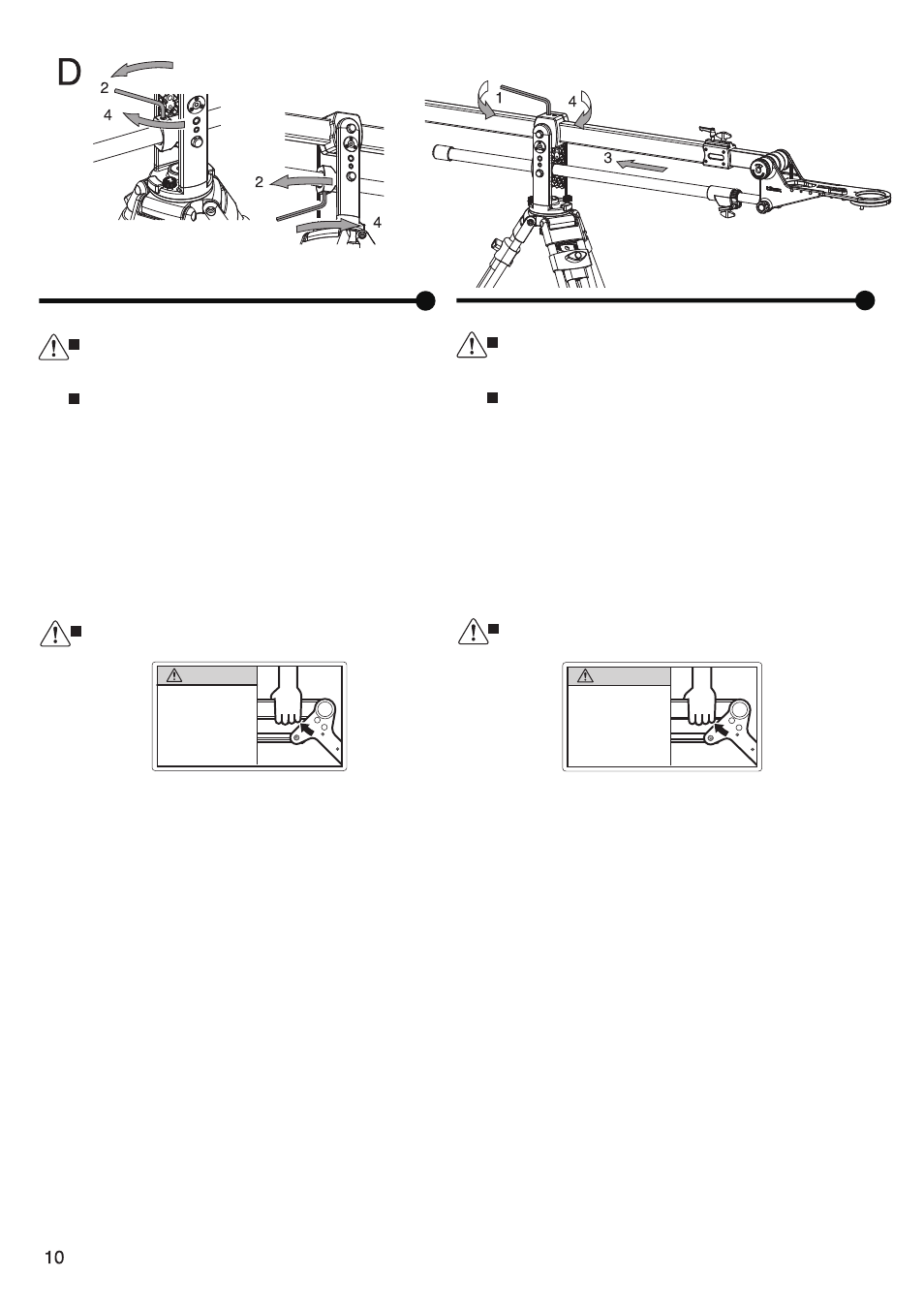

D Настройка длины основной стрелы
В зависимости от характера съемки, система
SWIFT JIB50 позволяет выдвигать основную
стрелу на 30 см в сторону задней части.
Перед настройкой длины основной стрелы
обязательно снимите камеру, головку и
противовес.
1 С помощью шестигранного ключа ослабьте крепления
основной стрелы (в двух местах) поворачивая их против
часовой стрелки.
2 Таким же образом ослабьте крепления опорной стрелы.
3 Выдвиньте основную и опорную стрелы до необходимого
положения, проверьте баланс длины.
4 С помощью шестигранного ключа затяните крепления
основной стрелы (в двух местах) и опорной стрелы (в
двух местах) поворачивая их по часовой стрелке.
Не держитесь за стрелы для управления краном. Вы
можете прищемить пальцы.
ВНИМАНИЕ
Не держите кран, как
показано на рисунке.
Это может привести
к повреждению рук.
D Adjust the main arm length
SWIFT JIB50 is able to slide back its main arm
30cm/12" toward the rear end, according to the
shooting situation.
Make sure to remove the camera, head, and weight
plates before adjusting the main arm length.
1 Use the hex key wrench attached to the head mounting
platform, and loosen the main arm locking screws (at two
points) by turning them counter-clockwise.
2 Similarly loosen the support arm locking screws (at two
points) by turning them counter-clockwise.
3 Slide the main and support arms to the suitable position by
checking their length balance.
4 Use the hex key wrench and tighten the locking screws for
main arm (at two points) and support arm (at two points) by
turning them clockwise.
During this procedure, do not hold the label attache position
as shown below. Fingers can get caught or pinched.
