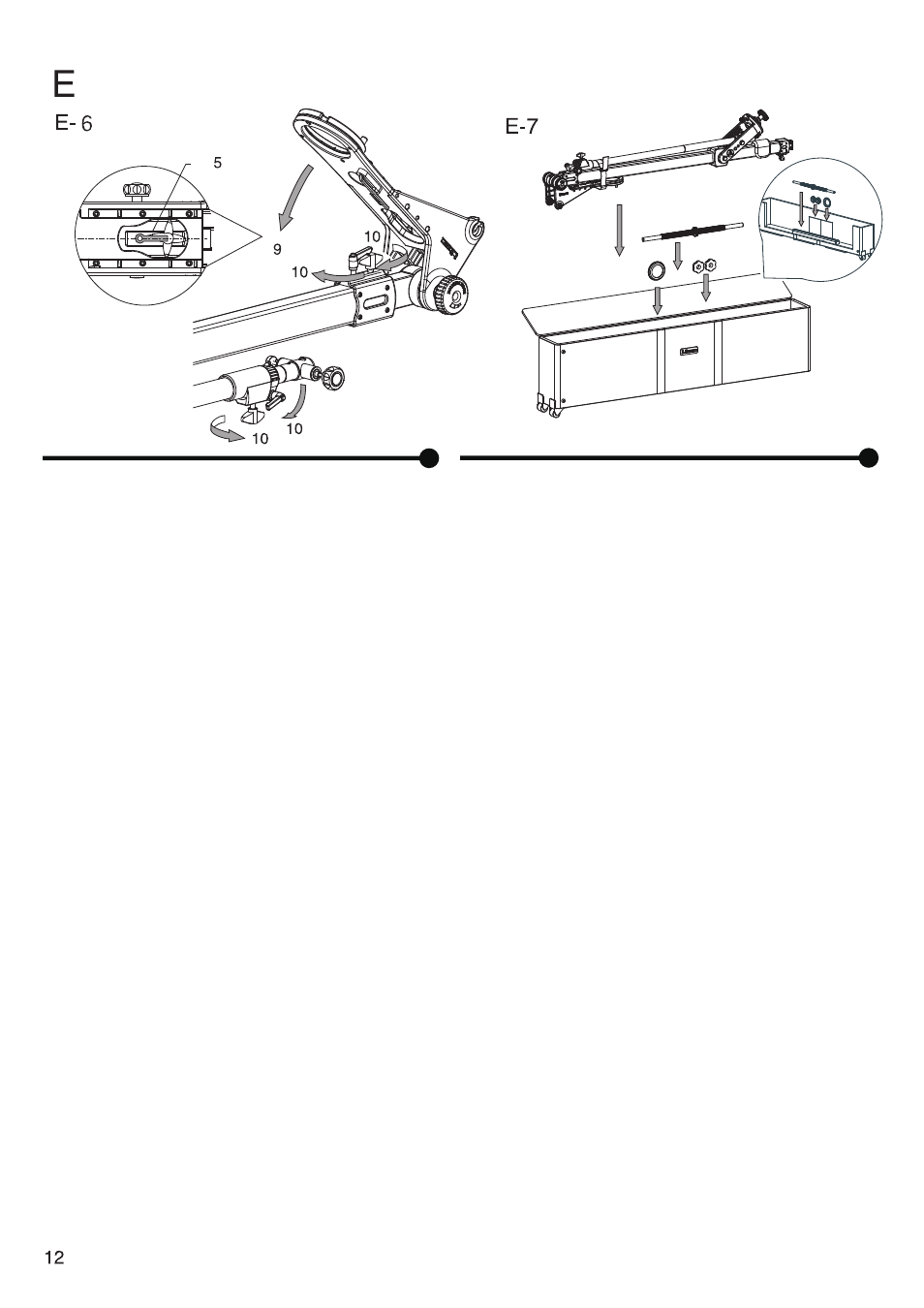

9 Поверните площадку для установки головы на 180 º.
*5 Убедитесь, что фиксатор внутренней стрелы В
параллелен основной стреле.
10 Крепко затяните фиксатор внутренней стрелы А и В,
фиксатор внутренней опорной стрелы и рычаг блока
безопасности.
E-7 Упаковка
Свяжите ремешком площадку для установки головы и
опорную стрелу. Кран-стрела может храниться в
собранном виде, как показано на рисунке. Положите
такие детали как винтовую ручку противовеса, фиксатор
противовеса, вес для точной настройки и др. в
специальные карманы внутри кейса для переноски.
9 Turn the head mounting platform 180 degrees and fold it
down.
*5 Check that the inner arm lock В is parallel to the main arm.
10 Securely tighten the inner arm lock A and B, inner support
arm lock, and the safety lock lever.
E-7 Packing
Tie the head mounting platform and the support arm together
with the strap. The jib arm can be stored in a folded form as
shown above. Place the items - threaded weight shaft, weight
fixing nut, fine tuning weight, and others - in each storage
pockets provided in the case.
*
