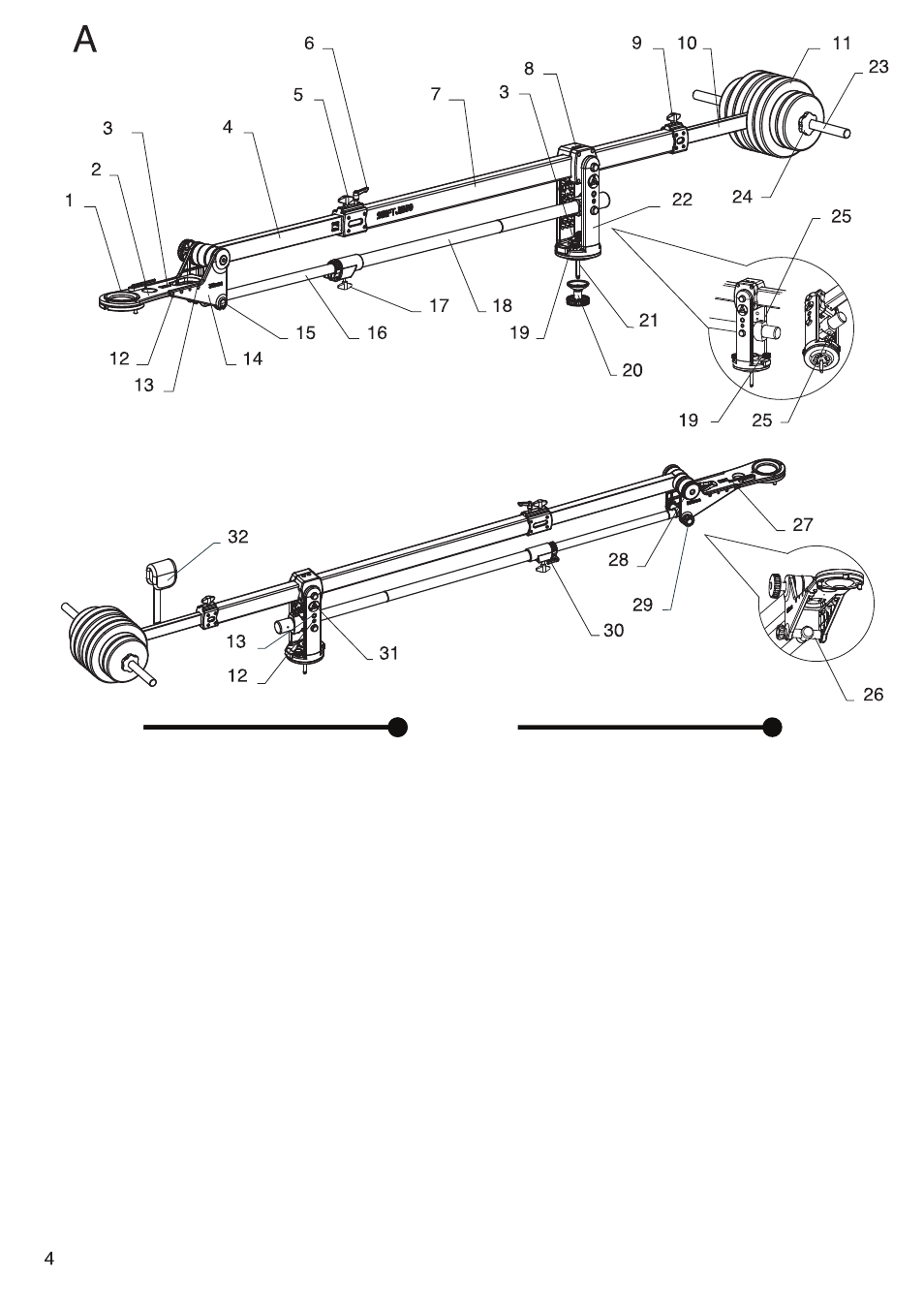

А: Название детали
1 Адаптер 75 мм
2 Площадка для установки головы
3 Уровень
4 Внутренняя стрела
5 Фиксатор внутренней стрелы А
6 Фиксатор внутренней стрелы В
7 Основная стрела
8 Крепления основной стрелы
9 Фиксатор стрелы противовеса
10 Стрела противовеса
11 Противовес
12 Внутренняя резьба 1/4"
13 Внутренняя резьба 3/8"
14 Боковой панель
15 Соединитель головы
16 Внутренний опорный рычаг
17 Фиксатор внутреннего опорного рычага
18 Опорный рычаг
19 Фиксатор узла трения панорамы
20 Шаровая опора
21 Крепежный болт
22 Опорная колонна
23 Винтовая ручка противовеса
24 Фиксатор противовеса
25 Крепления опорного рычага
26 Соединитель внутреннего опорного рычага
27 Шестигранный ключ
28 Фиксатор узла трения стрелы
29 Фиксатор соединителя
30 Рычаг блока безопасности
31 Зубец
32 Вес для точной настройки
А: Part name
1 75mm adapter
2 Head mounting platform
3 Level
4 Inner arm
5 Inner arm lock A
6 Inner arm lock В
7 Main arm
8 Locking screws for main arm
9 Counter arm lock
10 Counter arm
11 Weight plate
12 1/4" internal thread
13 3/8" internal thread
14 Side plate
15 Joint shaft head
16 Inner support arm
17 Inner support arm lock
18 Support arm
19 Pan friction knob
20 Bowl clamp
21 Fixing bolt
22 Support column
23 Threaded weight shaft
24 Weight fixing nut
25 Locking screws for support arm
26 Inner support arm joint shaft
27 Hex key wrench
28 Boom friction knob
29 Joint shaft knob
30 Safety lock lever
31 Serration
32 Fine tuning weight
