2/5/2006
401-263
M-RUS
59
Таблица расхода удобрений
Сетчатый фильтр
Сетчатый фильтр Banjo входит в комплект поставки,
включающий насос удобрений, и установлен на линии
всасывания насоса Hypro. Стандартный сетчатый фильтр
80 пригоден для использования в большом диапазоне
режимов эксплуатации. Сетчатые фильтры других
типоразмеров могут быть заказаны в корпорации Banjo.
При установке сетчатых фильтров других размеров
учитывайте следующее.
•
Сетчатый фильтр меньшего размера (100)
предохраняет очень малые диафрагменные
пластины магистральной линии от частого
засорения, oднако такие фильтры требуют более
частой очистки.
•
Более крупные сетчатые фильтры (50) или (30) будут
пропускать материал и могут использоваться только
с более крупными диафрагменными пластинами
магистральной линии.
•
Закупоренный или частично засоренный сетчатый
фильтр блокирует питание насоса и снижает его
производительность.
•
Размеры сетчатых фильтров: (Самый мелкий)
100, 80, 50, 30 (Самый крупный).
Регулировка перепускного клапана
Перепускной клапан установлен непосредственно над
насосом для предохранения магистральной линии и
насоса от чрезмерного давления. Любой материал,
сброшенный через перепускной клапан, будет направлен
в линию сброса (1).
Для регулировки перепускного клапана:
См. Рисунок 69
1. Отпустите пластиковую контргайку, фиксирующую
манжету перепускного клапана.
2. Вращайте манжету по часовой стрелке до
прекращения контакта с внутренней пружиной.
3. Поверните манжету на два оборота против часовой
стрелки. Произведите запуск в данном положении.
4. При работе в поле следите за показаниями приборов
магистральной линии и за линией нагнетания
перепускного клапана.
•
Если происходит сброс материала, а показания
прибора ниже 5,86 бар (85 psi), остановите трактор
и поверните манжету на 1/4 оборота по часовой
стрелке. Продолжайте работу при нормальной
скорости в поле. При необходимости повторите
данную операцию до полного прекращения сброса
материала из перепускного клапана.
•
Если показания прибора выше 5,86 бар (85 psi),
установите более крупную диафрагменную
пластину. Вернитесь к п.2 и повторите операции.
Диафрагменные пластины
См. Рисунок 70
Обычно диафрагма (1) должна быть достаточно малой,
чтобы создавать давление по крайней мере в 0,34 бар
(5 psi) в магистральной линии, но в то же время
достаточно большой, чтобы не допустить давления выше
5,86 бар (85 psi). Минимальное давление требуется для
равномерного распределения удобрений между
грядками. Во избежание частого засорения диафрагмы и
износа деталей насоса используйте диафрагмы
максимального размера, удовлетворяющие требованиям
режима работы с удобрением. Диапазон давления,
обеспечивающий оптимальное распределение при
минимальных утечках, составляет от 1,03 до 2,76 бар
(от 15 до 40 psi).
22502
Манжета
Клапан
Контрга
22502
Клапан
Манжета
Контргайка

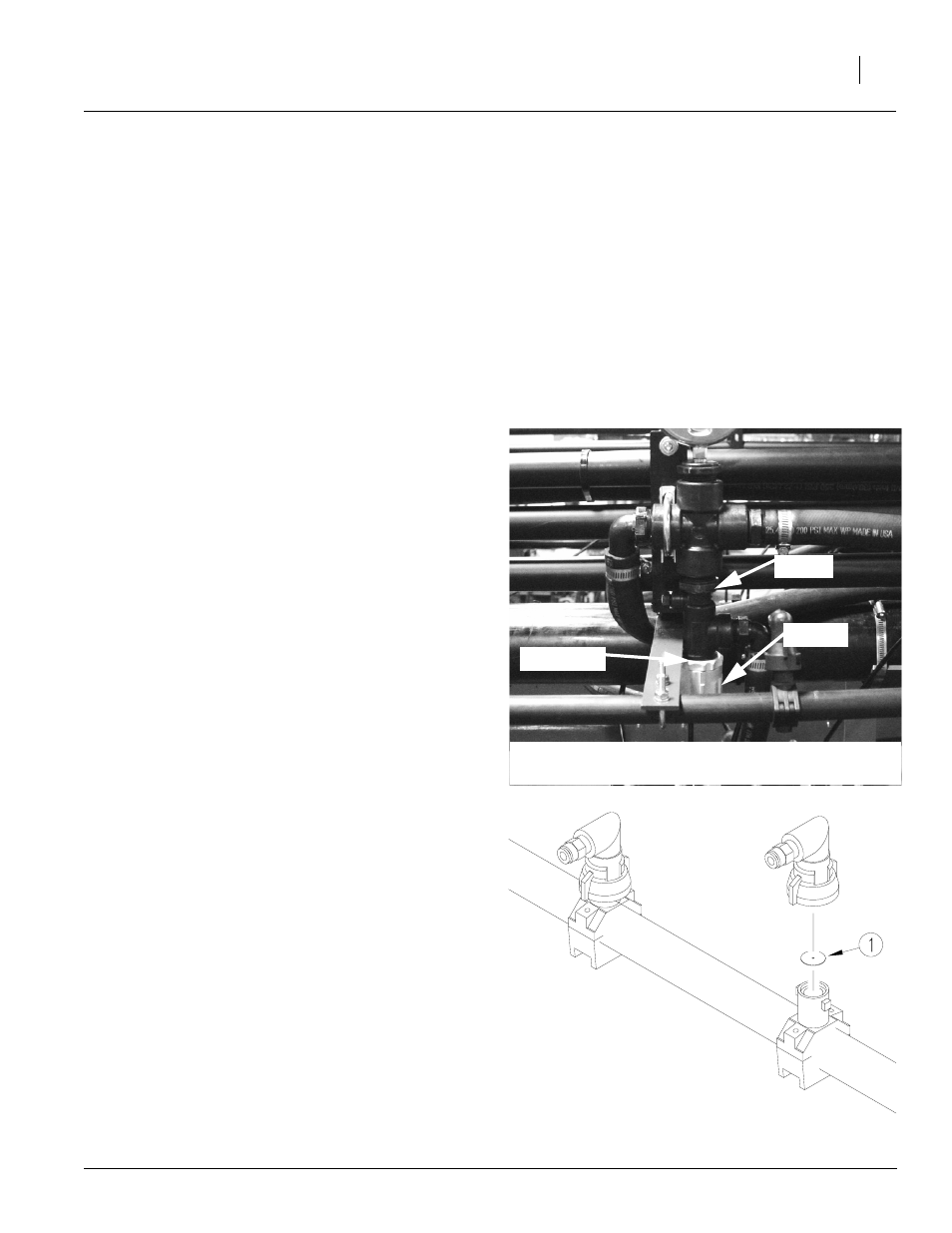

Рисунок 69
Перепускной клапан
21983
Рисунок 70
Диафрагменная пластина
