Регулировка резаков

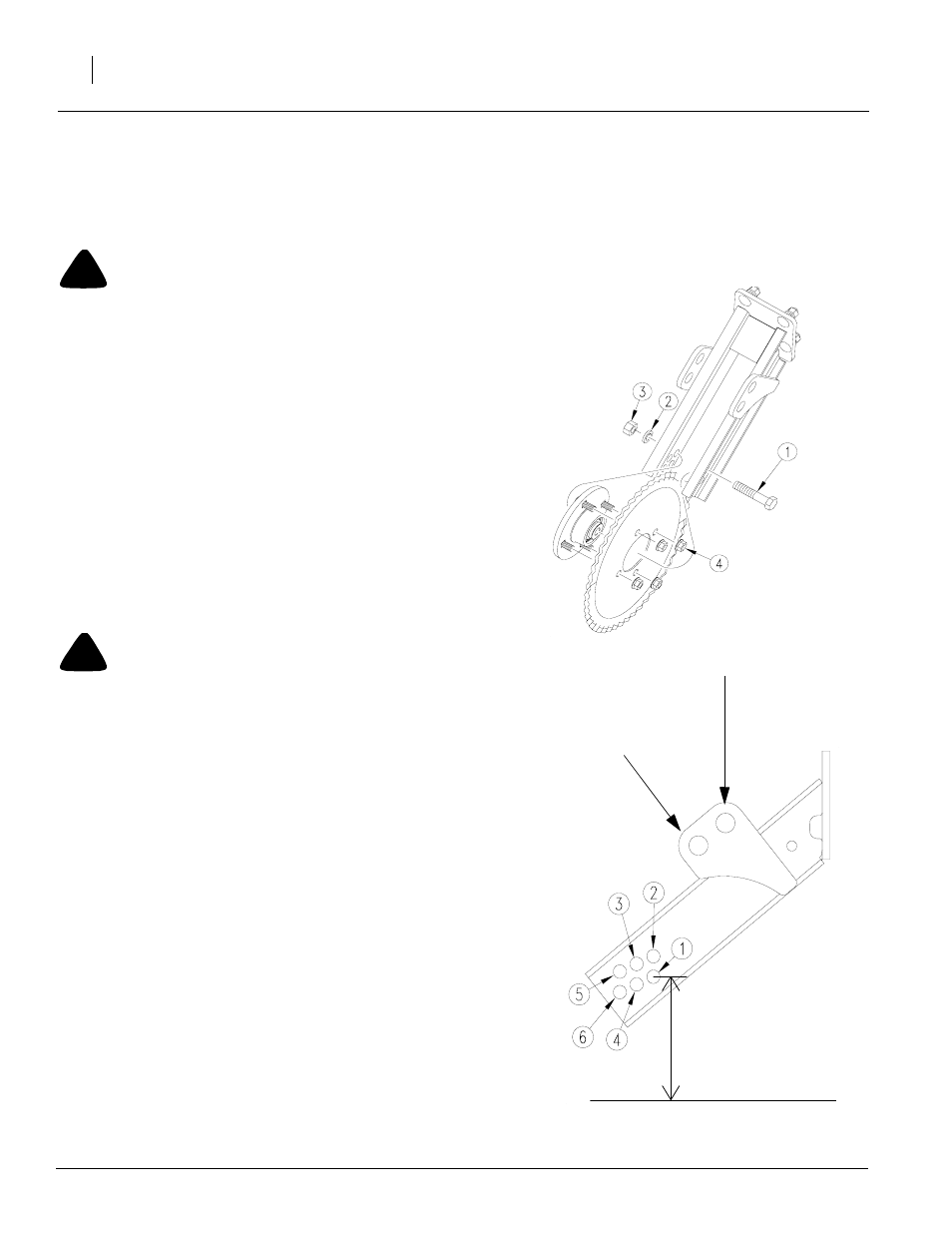

См. Рисунок 66
При регулировке высоты опустите сеялку до уровня, при
котором параллельные штанги будут находиться в
горизонтальном положении.
!
ВНИМАНИЕ
В целях безопасности оператора всегда производите
регулировку резака при опущенном агрегате.
По прошествии времени, по причине износа резака,
может возникнуть необходимость опустить лезвие
резака. Лезвие резака должно быть установлено на
расстоянии максимально близком к 6,35 мм (1/4 дюйма)
над глубиной открывателя. Для установки выполните
следующие операции.
1. Для регулировки высоты лезвия резака снимите
болт 5/8" x 4" (1), стопорную шайбу 5/8" (2) и гайку
5/8" (3).
2. Выберите отверстие, которое позволяет
пользоваться резаком на расстоянии максимально
близком к 6,35 мм (1/4 дюйма) над глубиной дисков
открывателя.
3. Зафиксируйте положение резака болтом 5/8" x 4" (1),
стопорной шайбой 5/8" (2) и гайкой 5/8" (3). Затяните
болт.
!
ВНИМАНИЕ
В целях безопасности оператора всегда производите
регулировку резака при опущенном агрегате.
Замена лезвия
1. Снимите болт (1), стопорную шайбу (2) и гайку (3).
2. Снимите лезвие резака и узел ступицы.
3. Снимите фланцевые гайки 1/2" (4) с узла ступицы и
снимите дисковое лезвие.
4. Установите новое дисковое лезвие и зафиксируйте
его фланцевыми гайками 1/2" (4).
5. Установите лезвие резака и узел ступицы и
отрегулируйте высоту резака в соответствии с
приведёнными выше инструкциями по регулировке.
ПРИМЕЧАНИЕ: Если в результате износа резака не
удается произвести регулировку его глубины, то
необходимо заменить лезвие резака.
Регулировка лезвия
Приблизительные расстояния от нижней части двойного
дискового открывателя с 14-дюймовыми лезвиями
резаков. Отверстие (1) 1,27 см (1/2 дюйма) выше,
отверстие (2) 3,81 см (1 1/2 дюйма) выше глубины
двойного диска.
Регулировка очистителя грядочного устройства с
резаком
ПРИМЕЧАНИЕ: С 15-дюймовыми лезвиями используйте
нижние отверстия. С 14-дюймовыми лезвиями
используйте верхние отверстия. В качестве инструкций
по сборке Vantage III с очистителем грядочного
устройстваe пользуйтесь Руководством по эксплуатации
и Перечнем деталей.
22819
С 15-дюймовыми лезвиями
используйте нижние
отверстия
С VIII и 14-дюймовыми лезвиями
используйте верхние отверстия
23288
Рисунок 66
Регулировка лезвия
