Страница 42
YP1225 и YP1625
401-263
M-RUS
2/5/2006
40

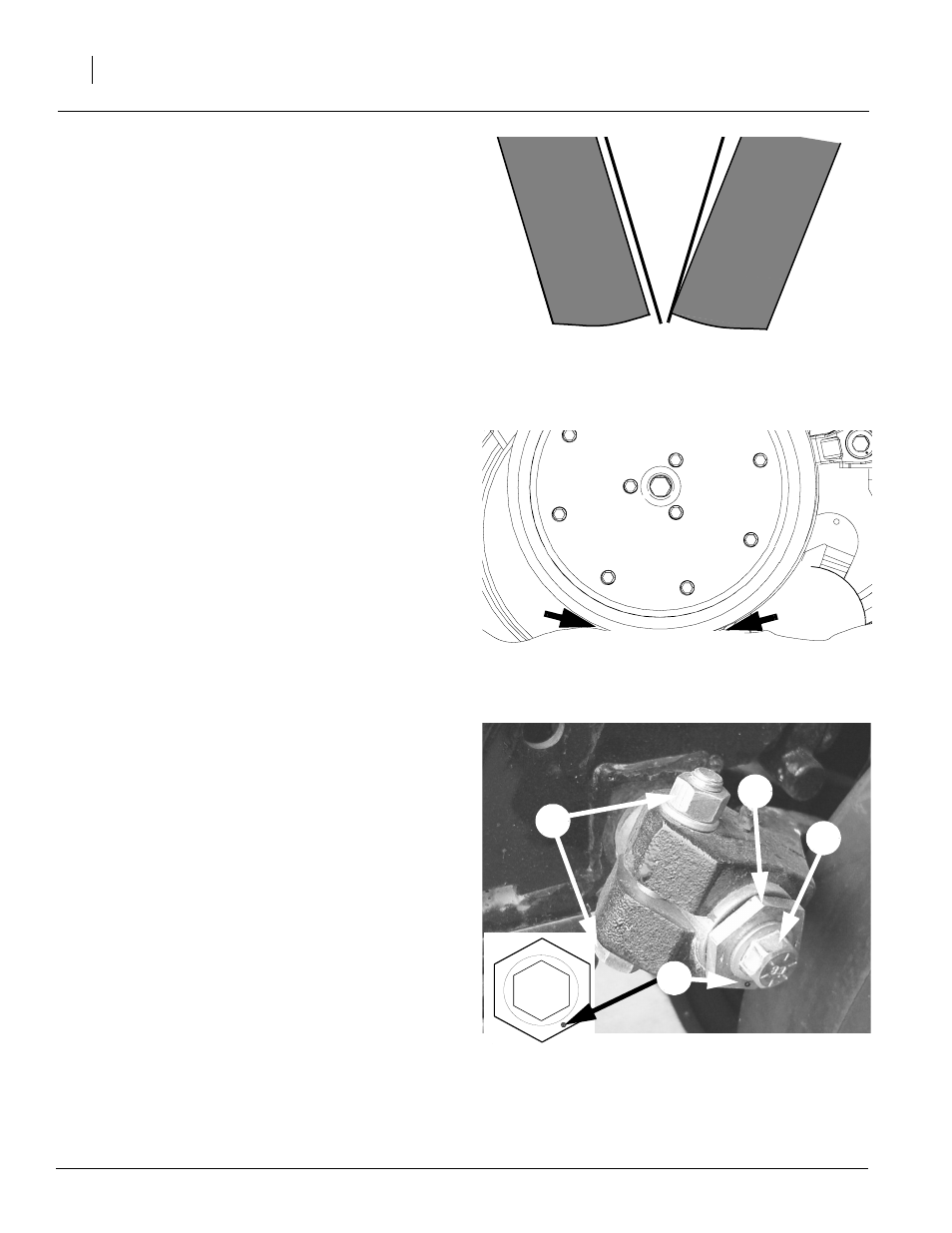

Боковые грядильные колёса грядочного
устройства серии 25
См. Рисунок 31
Боковые грядильные колёса имеют две взаимосвязанных
регулировки:
•
угол бокового грядильного колеса и
•
расстояние между боковым грядильным колесом и
диском грядочного устройства.
См. Рисунок 32
Отрегулируйте угол бокового грядильного колеса таким
образом, чтобы колёса нижней частью касались дисков
грядочного устройства при глубине высевания 5,08 см.
Поместите грядочное устройство в почву и убедитесь, что
колёса находятся в поддерживаемом положении.
В то же время держите боковые грядильные колёса
близко к дискам открывателей, чтобы открыватели не
засорялись землёй или мусором, но и достаточно далеко
от них, чтобы диски и колёса вращались свободно.
См. Рисунок 33
Для регулировки боковых грядильных колёс:
1. Слегка поднимите сеялку для снятия нагрузки с
боковых грядильных колёс.
2. Ослабьте болт с шестигранной головкой (1).
Передвиньте колесо и рычаг в наружном
направлении по кольцевой втулке.
3. Ослабьте поворотный болт (2). Поверните
шестигранный регулятор (3) так, чтобы индикаторная
метка (4) находилась в положении «от 5 до 7 часов».
Используйте это положение в качестве исходной
точки для регулирования.
4. Переместите рычаг колеса внутрь, чтобы боковое
грядильное колесо вошло в контакт с диском
грядочного устройства. Затяните болт с
шестигранной головкой (1), чтобы зажать рычаг
вокруг втулки и хвостовика.
5. Проверьте контакт колеса с диском при глубине
высевания 5,08 см. Поднимите колёса на 5,08 см и
освободите. При отпускании колесо должно свободно
падать.
•
Если колесо не входит в контакт с диском в
нижней части, когда лезвие выходит из контакта с
почвой, передвигайте шестигранный регулятор,
пока колесо не примет нужный угол для надлежащего
контакта с диском.
•
Если колесо не падает свободно, ослабьте болт с
шестигранной головкой (1) и передвиньте рычаг
колеса наружу – только до свободного перемещения
колеса и рычага. Повторно затяните болт с
шестигранной головкой (1) в соответствии с классом
болтов:
•
1/2 дюйма, болт ст. марки 5 на серии 25, 101,7 Нм
(75 фунт-сила-фут).
•
1/2 дюйма, болт ст. марки 8 на серии 25, 149,1 Нм
(110 фунт-сила-фут).
Боковое
грядильное
колёсо
Боковое
грядильное
колёсо
Диски
открывателей
Неправильно
Правильно
Рисунок 31
Боковые грядильные колёса
22531
Контакт в пределах
этой зоны
Рисунок 32
Зона контакта колеса с диском
Рисунок 33
Регулировка боковых грядильных колёс
Исходная
точка
22525
2
1
3
4
Примечание: Колесо внизу касается земли, а вверху
имеет зазор от 9,53 мм до 15,88 мм.
